Trung tâm điều hành (IOC) là gì: mô hình, màn hình LED, chi phí

Khi một tỉnh xây "trung tâm điều hành đô thị thông minh", một nhà mạng lập "trung tâm điều hành mạng", hay một ngân hàng dựng "phòng giám sát giao dịch", họ đang nói về cùng một loại không gian: nơi con người, màn hình lớn và hệ thống hội tụ để theo dõi và điều hành liên tục. Bài viết này giải nghĩa trung tâm điều hành (IOC) là gì, phân biệt các mô hình OC/NOC/SOC, liệt kê thành phần chính, lý do chuyển sang màn LED và khung chi phí theo hạng mục — rồi dẫn bạn tới các bài kỹ thuật chuyên sâu để đi xa hơn.

Trung tâm điều hành là gì và gồm những loại nào?

Trung tâm điều hành (operations center) là một không gian tập trung nơi đội vận hành theo dõi trạng thái của một hạ tầng theo thời gian thực và can thiệp khi có sự cố. Điểm chung là ba lớp: nguồn dữ liệu đổ về, một tường màn lớn hợp nhất thông tin, và đội trực ra quyết định. Vì áp dụng cho nhiều lĩnh vực, "OC" sinh ra nhiều biến thể tên gọi khác nhau, nhưng bản chất tổ chức thì tương tự nhau.

Các biến thể phổ biến gồm: IOC (Intelligent Operations Center) cho đô thị thông minh, hợp nhất giao thông, an ninh, tiện ích và dịch vụ công; NOC (Network Operations Center) cho mạng viễn thông và hạ tầng IT; SOC (Security Operations Center) cho giám sát an ninh, gồm cả an ninh mạng; TMC cho điều hành giao thông; trung tâm điều độ điện/SCADA cho lưới điện; và các trung tâm ứng cứu khẩn cấp. Nhiều nơi còn gọi là ICCC hay Safe City tùy phạm vi. Khi người dùng hỏi "phòng điều hành là gì", câu trả lời gần như trùng: đó là một phòng quy mô vừa của cùng mô hình, còn "màn hình điều hành" chính là tường màn trung tâm trong phòng đó. Nếu cần chiều sâu về mô hình đô thị, xem bài màn LED cho trung tâm điều hành IOC/ICCC.

Trung tâm điều hành gồm những thành phần nào?

Một trung tâm điều hành không phải là "một cái màn to", mà là một hệ thống nhiều lớp phối hợp. Nếu chỉ mua tấm màn mà bỏ qua các lớp còn lại, phòng sẽ sáng đèn nhưng khó vận hành đúng kịch bản. Cách hình dung gọn nhất là chia theo luồng tín hiệu: nguồn dữ liệu đi vào, được xử lý và định tuyến, rồi hiển thị lên tường màn, tất cả đặt trên một nền hạ tầng phụ trợ chạy liên tục.

*Sơ đồ tổng quan các thành phần chính. (Nguồn: Luxwave biên soạn)*

Các thành phần lõi gồm: tường màn hiển thị (màn LED, hoặc LCD ghép/DLP cube ở hệ cũ); bộ xử lý video wall/splicer để ghép nhiều cửa sổ và gọi preset; hệ KVM để điều khiển nhiều máy nguồn ngay tại bàn trực; nguồn tín hiệu như CCTV, SCADA, GIS, BMS, IoT và máy tính vận hành; bàn điều khiển (console) cùng ghế công thái học; phần mềm quản lý tập trung; và hạ tầng phụ trợ gồm điện dự phòng UPS, điều hòa, mạng và cáp. Muốn hiểu lớp xử lý và KVM, đọc bộ xử lý video wall & KVM và cách tích hợp BMS/CCTV/IoT lên màn. Ở lớp thiết bị, BOE BYH012V1 và NovaStar VX2000 Pro là ví dụ cho cặp màn và bộ điều khiển.

Vì sao chuyển từ LCD ghép và DLP cube sang màn LED?

Trước đây phòng điều hành thường dùng màn LCD ghép hoặc DLP cube, nhưng nhiều trung tâm thế hệ mới chuyển sang màn LED trực tiếp vì lý do vận hành, không chỉ vì thẩm mỹ. Vấn đề cốt lõi của LCD ghép là đường viền bezel giữa các tấm: khi trải một bản đồ GIS hay sơ đồ liền khối, các đường kẻ này cắt ngang đúng chi tiết cần đọc. DLP cube cho hình liền hơn nhưng dày, nặng và đèn chiếu suy giảm màu theo thời gian.

Màn LED liền mạch khắc phục các điểm đó: bề mặt gần như 0mm khe ghép, thân mỏng áp tường, bảo trì mặt trước và tuổi thọ cao khi được hiệu chỉnh từng điểm ảnh. Đây là lý do làn sóng thay thế diễn ra ở nhiều IOC và trung tâm giao thông. Tuy vậy, LED không mặc nhiên thắng mọi bài toán; một số hạ tầng trọng yếu vẫn giữ cube hay LCD vì đã ổn định. Để so sánh có căn cứ, xem LED COB vs LCD video wall, LED trực tiếp vs DLP cube, bức tranh dịch chuyển toàn cầu trong thế giới chuyển sang LED cho phòng chỉ huy, và bài phân tích TCO màn LED vs LCD vs DLP.

Mô hình trung tâm điều hành khác nhau theo ngành ra sao?

Cùng là trung tâm điều hành, nhưng mỗi ngành có nội dung hiển thị, độ trễ và cách chia vùng màn rất khác nhau, nên không thể bê nguyên cấu hình từ ngành này sang ngành khác. Hiểu đúng đặc thù từng ngành giúp đặt tiêu chí màn, số cửa sổ và mức dự phòng cho sát thực tế thay vì rập khuôn theo một mẫu chung.

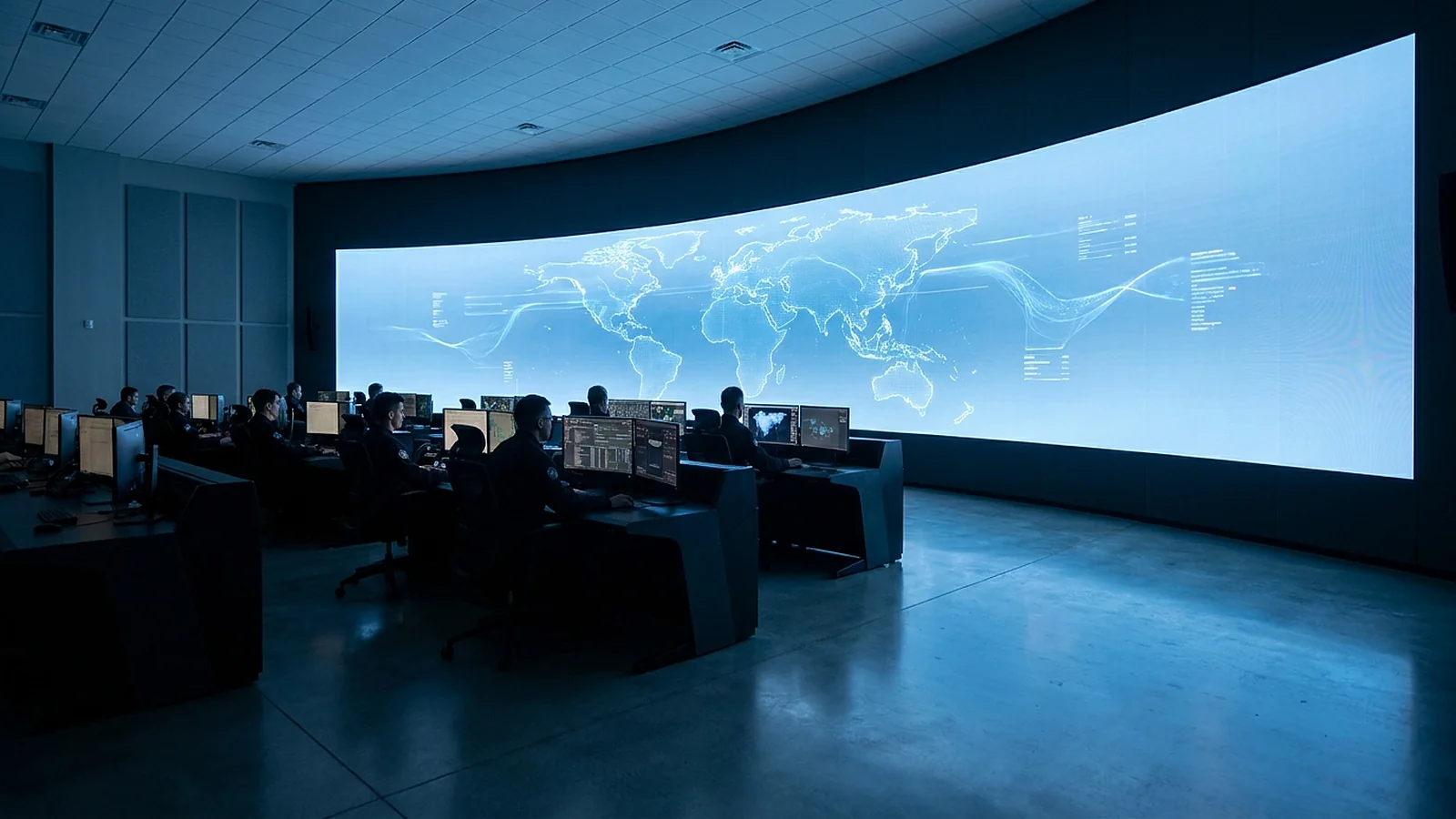

*Tường màn LED liền mạch trong một trung tâm điều hành. (Ảnh: minh hoạ)*

• Đô thị (IOC/ICCC/Safe City): hợp nhất bản đồ GIS, camera đô thị và dashboard dịch vụ công; cần chia vùng linh hoạt cho nhiều sở/ngành.
• Giao thông (TMC): ưu tiên bản đồ luồng và camera hiện trường độ trễ thấp; nhiều nơi đang thay cube bằng màn LED mỏng.
• Điện (điều độ/SCADA): cần sơ đồ một sợi liền khối nhiều giờ; tính liên tục và dự phòng đặt trên tất cả.
• Ngân hàng: giám sát giao dịch, an ninh chi nhánh và trung tâm dữ liệu; yêu cầu độ tin cậy và bảo mật cao.
• An ninh/khẩn cấp: điều phối hiện trường theo thời gian thực, cần độ sẵn sàng gần như tuyệt đối.

Muốn xem case thật theo từng ngành, đọc phòng chỉ huy thế giới: 6 ngành ứng dụng màn LED. Khi lập hồ sơ đầu tư, tiêu chí kỹ thuật màn LED phòng IOC/Safe City và trang giải pháp command center là điểm khởi đầu.

Chi phí xây dựng trung tâm điều hành gồm những hạng mục nào?

Không có một "đơn giá trung tâm điều hành" duy nhất, vì chi phí là tổng của nhiều hạng mục và biến thiên mạnh theo quy mô, độ mịn và cấp dự phòng. Cách lành mạnh để lập ngân sách là bóc tách theo hạng mục cấu thành, rồi khảo sát thực tế để lượng hóa từng phần. Dưới đây là khung định tính các hạng mục thường gặp — con số cụ thể phụ thuộc thiết kế và cần báo giá riêng.

• Tường màn hiển thị: phụ thuộc diện tích và pixel pitch; pitch càng nhỏ và công nghệ càng cao cấp (ví dụ COB so với SMD) thì chi phí trên mét vuông càng tăng.
• Bộ xử lý video wall, KVM và card thu/phát: theo tổng điểm ảnh, số nguồn vào và số cửa sổ đồng thời.
• Bàn điều khiển, ghế và nội thất phòng: console, bố trí công thái học, xử lý âm học và ánh sáng phòng trực.
• Kết cấu, khung treo và xử lý tường: đặc biệt quan trọng với tường màn lớn.
• Hệ điện, UPS và điều hòa: nguồn dự phòng và làm mát cho vận hành 24/7.
• Cáp tín hiệu, mạng và phần mềm quản lý: gồm bản quyền phần mềm điều khiển tập trung.
• Thi công, tích hợp, hiệu chỉnh và bảo hành/O&M: phần dịch vụ dài hạn thường bị bỏ sót khi so giá.

Vì mức dự phòng (N+1) tác động lớn tới tổng đầu tư, nên đọc thêm dự phòng kép & genlock cho giám sát 24/7 trước khi chốt cấu hình. Khi đã có nhu cầu sơ bộ, hãy gửi yêu cầu qua trang nhận báo giá để được khảo sát và dự toán theo hiện trạng.

Nên đọc sâu thêm ở đâu về phòng điều hành?

Bài này cố ý dừng ở mức tổng quan để bạn có bản đồ chung; phần chiều sâu kỹ thuật nằm ở các bài chuyên đề. Nếu bạn đang thiết kế hoặc thẩm định một trung tâm điều hành, hãy đi theo cụm bài dưới đây theo đúng thứ tự từ khái niệm tới cấu hình, chuẩn thiết kế và tiêu chí nghiệm thu.

• Cấu hình màn theo cự ly và dự phòng: màn hình LED phòng điều hành & trung tâm giám sát.
• Chuẩn thiết kế phòng: ISO 11064 cho phòng điều khiển.
• Kiến trúc màn ghép: màn ghép video wall cho phòng điều hành NOC/IOC.
• Lớp xử lý và định tuyến: bộ xử lý video wall & KVM.
• Góc đầu thầu và tiêu chí: tiêu chí kỹ thuật IOC/Safe City.

Kết luận: khi nào nên bắt đầu thiết kế trung tâm điều hành?

Bạn nên bắt đầu thiết kế khi đã trả lời được ba câu cơ bản: hạ tầng nào cần giám sát liên tục, những nguồn dữ liệu nào phải hợp nhất lên màn, và đội trực làm việc theo kịch bản nào. Ba câu này quyết định loại mô hình (IOC, NOC, SOC hay điều độ), nội dung hiển thị, số cửa sổ đồng thời và mức dự phòng — tức là quyết định cấu hình màn và bộ xử lý, chứ không phải ngược lại từ kích thước tường.

Về công nghệ, màn LED liền mạch đang là nền tảng phù hợp cho phần lớn trung tâm điều hành mới nhờ bề mặt không khe ghép, chạy 24/7 và bảo trì mặt trước, dù một số hạ tầng trọng yếu vẫn cân nhắc LCD hoặc DLP. Là đại lý chính hãng BOE, NovaStar và PixelHue tại Việt Nam, Luxwave (thuộc Công ty CP Hồ Gia) có thể thiết kế đồng bộ cả màn, bộ xử lý và luồng tín hiệu. Khi đã có nội dung giám sát và cự ly vận hành, hãy gửi yêu cầu qua trang nhận báo giá để đội kỹ thuật khảo sát và đề xuất cấu hình phù hợp.
