Màn hình LED phòng điều hành & trung tâm giám sát

Phòng điều hành/giám sát cần màn LED thế nào?

Phòng điều hành, IOC, NOC, SOC và trung tâm giám sát cần một bề mặt hiển thị được thiết kế như hạ tầng vận hành, không phải một màn trình chiếu thông thường. Tiêu chí gốc gồm xem gần cho operator ngồi 1-3m, chạy 24/7/365, có dự phòng N+1 và hiển thị liền mạch để bản đồ, sơ đồ MEP, GIS, CCTV, BMS hoặc dashboard không bị đường viền cắt ngang.

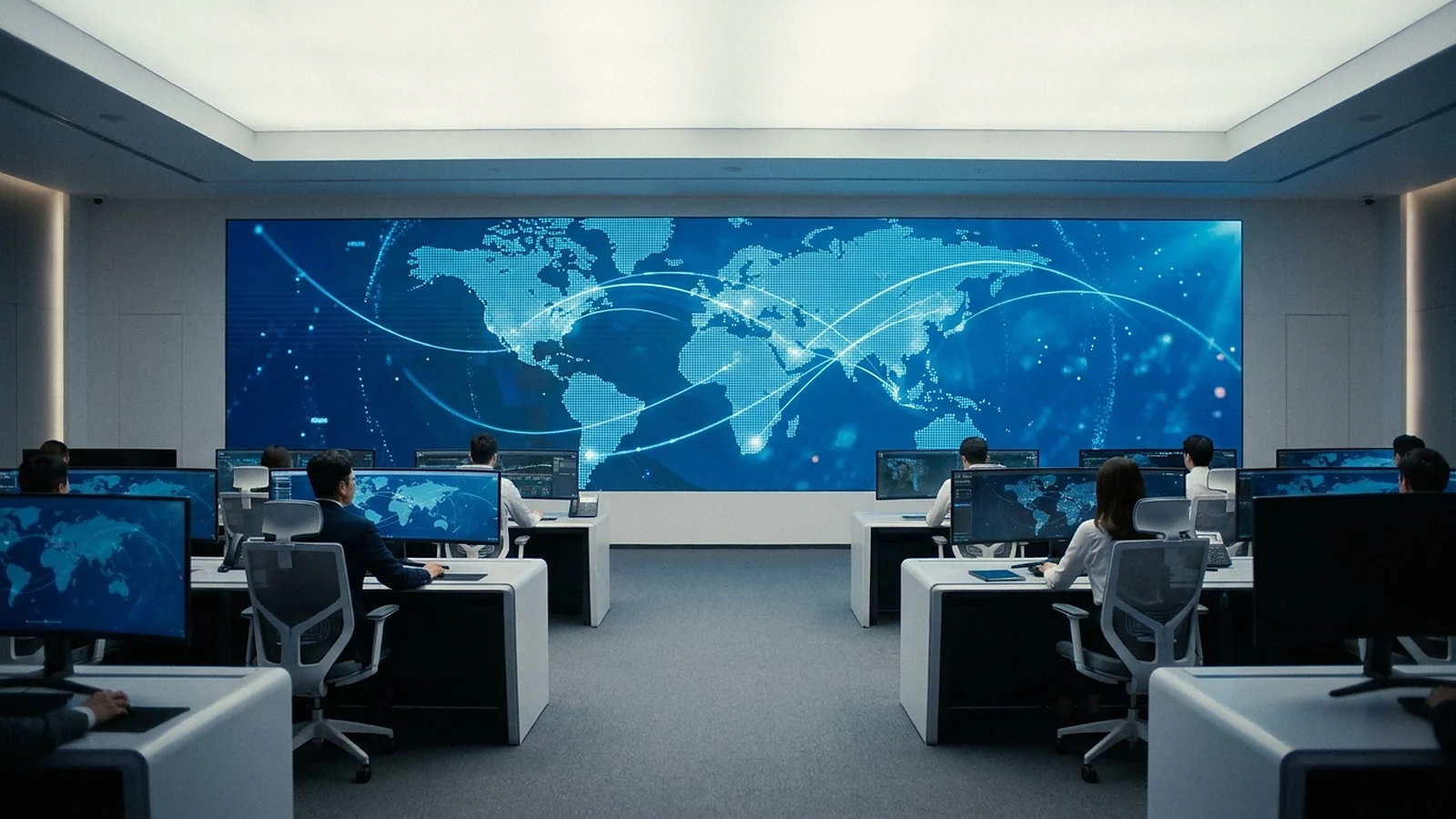

!Phòng điều hành với tường màn LED

Điểm khác biệt của phòng điều hành nằm ở áp lực đọc dữ liệu. Người trực không chỉ nhìn hình lớn, mà phải đọc chữ nhỏ, icon cảnh báo, timeline, sơ đồ tuyến, camera và biểu đồ trong nhiều giờ. Nếu màn có mối ghép rõ hoặc pitch quá lớn, mắt phải tự bù thông tin liên tục. Vì vậy, thiết kế đúng nên bắt đầu từ nội dung vận hành và vị trí ngồi, rồi mới tính kích thước tường, số cabinet và bộ xử lý.

Với nhóm nhu cầu này, màn LED COB fine-pitch là hướng phù hợp vì tạo mặt hiển thị liền mạch, bảo vệ bề mặt tốt hơn SMD truyền thống và thuận lợi cho bảo trì mặt trước. Dòng BOE BYH012V1 là ví dụ sát bài toán: COB 0306 full-flip, pixel pitch 1,25mm, cabinet 600×337,5mm với 480×270px, refresh từ 3.840Hz, gam màu từ 110% NTSC và tương phản phòng tối từ 1.000.000:1 theo datasheet BOE.

Chọn pixel pitch theo cự ly xem ra sao?

Chọn pixel pitch cho phòng giám sát phải đi từ cự ly operator gần nhất. Quy tắc thực dụng là cự ly xem tối thiểu tính bằng mét xấp xỉ trị số pitch tính bằng milimet. Vì người vận hành thường ngồi 1-3m trước màn, nhóm P0.9-P1.25 là vùng nên ưu tiên xem xét; pitch lớn hơn có thể vẫn bật hình đẹp từ xa nhưng làm chữ nhỏ và đường mảnh khó đọc khi ngồi sát.

Trong hệ BOE, BYH012V1 P1,25 phù hợp cho phòng cần cân bằng giữa độ mịn, độ tin cậy và khả năng triển khai thương mại. Dòng BYH015V1 P1,56 có thể phù hợp khi cự ly xa hơn hoặc nội dung ít chữ nhỏ hơn, còn BYH Ultra P0,9 là lựa chọn flagship khi cần mật độ điểm ảnh cao hơn cho không gian xem rất gần. Cách chọn đúng là đưa giao diện thật lên mockup: bản đồ, camera, bảng cảnh báo, trend chart và chữ nhỏ.

Không nên chọn pitch chỉ bằng tên công nghệ. P0,9 nghe cao cấp hơn P1,25, nhưng nếu operator ngồi xa hơn, nội dung không nhiều chữ nhỏ hoặc ngân sách cần dành cho dự phòng, bộ xử lý và bảo trì, pitch nhỏ nhất chưa chắc là quyết định hợp lý. Ngược lại, với SOC, phòng điều độ điện, giao thông hoặc trung tâm dữ liệu có nhiều dashboard chi tiết, tiết kiệm bằng pitch lớn có thể làm giảm tốc độ đọc trong ca trực. Bài cách chọn pixel pitch LED 2026 là nền tảng để kiểm lại công thức theo từng không gian.

Vì sao COB hơn màn ghép LCD cho vận hành 24/7?

COB không luôn thay thế LCD trong mọi dự án, nhưng với phòng điều hành 24/7, COB có ba lợi thế rất rõ: bề mặt liền mạch, phù hợp ảnh tĩnh liên tục và bảo trì mặt trước. Màn ghép LCD vẫn có thể dùng cho phòng chia camera theo ô, nhưng khi bản đồ GIS, sơ đồ MEP hoặc dashboard chạy toàn màn, đường viền panel có thể cắt qua đúng vùng dữ liệu cần đọc.

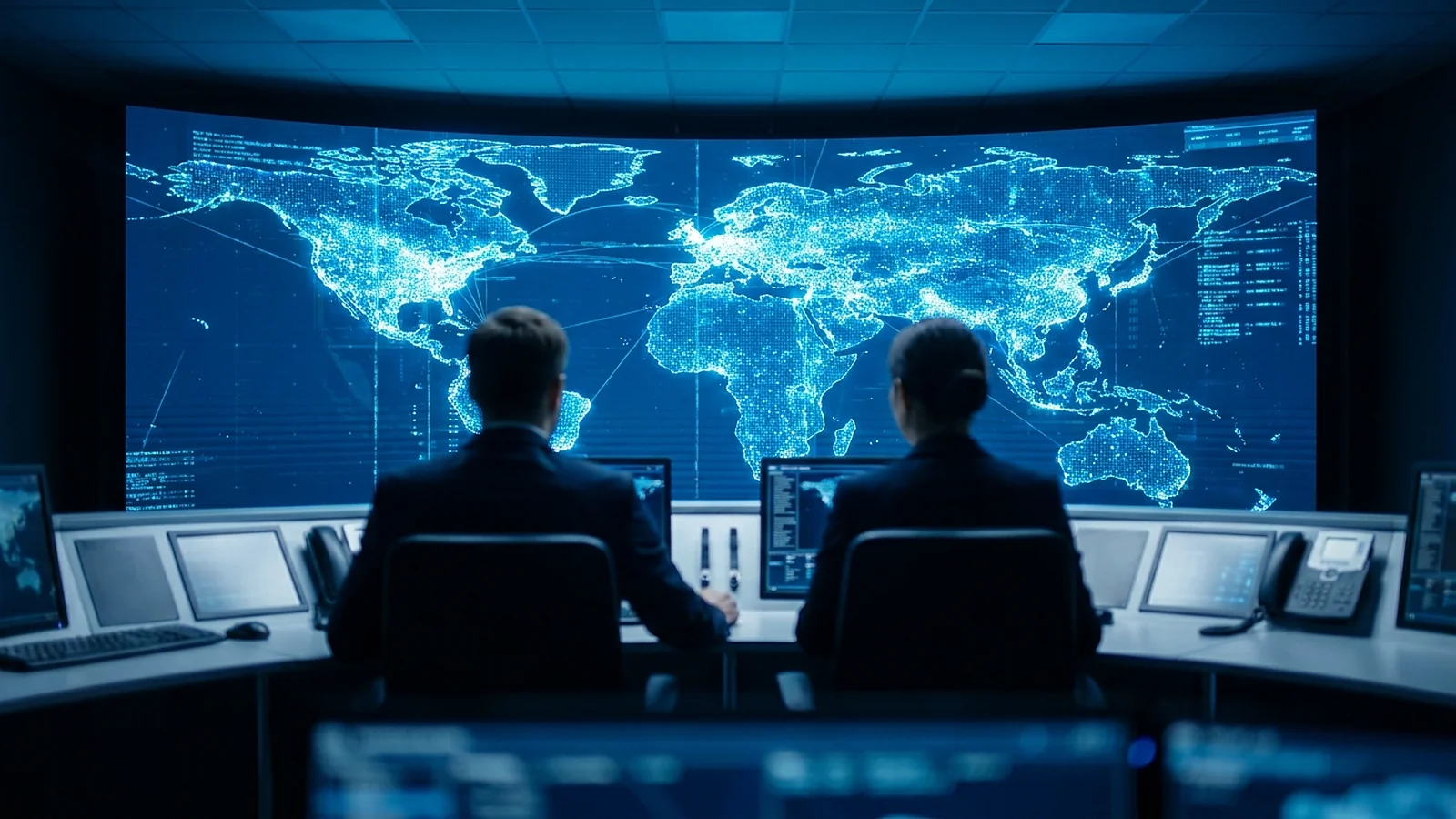

!Vận hành giám sát 24/7 trên tường LED

Trong một trung tâm điều hành, "liền mạch" không chỉ là đẹp. Một đường biên LCD đi qua tuyến đường, mã thiết bị, vị trí cảnh báo hoặc nhãn camera có thể làm operator đọc chậm hơn. LED COB ghép từ module/cabinet để tạo bề mặt liên tục, nên đội thiết kế giao diện không phải né lưới viền. Điều này đặc biệt quan trọng khi phòng có nhiều preset: bản đồ toàn cảnh, chế độ sự cố, chế độ camera, chế độ họp nhanh và chế độ báo cáo.

BYH012V1 còn có các thông số hợp với môi trường vận hành gần: cabinet 600×337,5mm giúp chia tỷ lệ màn linh hoạt, 480×270px mỗi cabinet thuận lợi khi tính độ phân giải, refresh từ 3.840Hz hỗ trợ hình ảnh ổn định, và tuổi thọ COB trên 100.000 giờ theo dữ liệu dòng COB. Để xem phân tích trực tiếp giữa hai kiến trúc, tham khảo bài LED COB vs LCD video wall cho phòng điều hành.

Bộ xử lý và dự phòng N+1 cần thiết kế thế nào?

Bộ xử lý/splicer là lớp quyết định phòng điều hành có vận hành được như một hệ thống thật hay chỉ là một màn lớn. Thiết bị như NovaStar H series, NovaStar VX Pro hoặc PixelHue Q8/P20 có vai trò nhận nhiều nguồn vào, ghép đa cửa sổ, gọi preset bố cục và chuyển luồng khi cần. Với phòng trọng yếu, yêu cầu N+1 phải được vẽ từ đầu cho nguồn, card hoặc đường tín hiệu.

!Bộ điều khiển NovaStar VX2000 Pro

Một sơ đồ cơ bản thường đi theo chuỗi: nguồn CCTV/BMS/IoT/máy tính vận hành -> splicer/controller -> card nhận -> màn LED. Tuy nhiên, bản vẽ thực tế cần trả lời chi tiết hơn: nguồn nào luôn hiển thị, nguồn nào chỉ gọi khi có sự cố, cửa sổ nào cần PIP, nguồn nào cần dự phòng, operator có được quyền đổi layout không, và khi một đường tín hiệu lỗi thì hệ tự chuyển hay cần thao tác thủ công.

Trong kiến trúc control room cao cấp tại Trung Quốc, lớp tín hiệu thường được mô tả bằng card phát/nhận phân tán, truyền sợi quang (光纤传输) cho màn xa hoặc nhiều cụm, quản lý hiển thị tập trung (集中显示管理) và ghép đa cửa sổ (多窗口拼接). Một số hệ còn dùng hiệu chỉnh tự động bằng AI, edge-blending (边缘融合) để ghép mép mượt, bù nhiệt thích ứng (自适应热补偿) để giữ màu ổn định hơn khi vận hành dài giờ. Với LED COB, cấu trúc full flip-chip (全倒装芯片) và đóng gói màng đen (黑膜封装) được nhắc tới như hướng tăng tương phản, chống nước, tĩnh điện và va đập; các hiệu quả cụ thể vẫn cần đối chiếu datasheet từng dòng.

Điểm dễ sai là chỉ đếm số thiết bị đầu vào mà không đếm số cửa sổ đồng thời. Một phòng có nhiều camera chưa chắc cần hiển thị tất cả cùng lúc, nhưng một phòng SOC có dashboard, SIEM, camera, bản đồ và ticket vận hành có thể cần nhiều cửa sổ đồng thời hơn. Bài chọn NovaStar VX400/VX600/VX1000/VX2000 Pro giúp kiểm phần controller theo tải điểm ảnh, cổng và layer; với hệ splicer phức tạp hơn, nên lập sơ đồ tín hiệu trước khi chốt model.

Tích hợp BMS/CCTV/IoT vào màn LED cần lưu ý gì?

Tích hợp phòng điều hành không phải là đưa mọi nguồn lên màn cùng lúc, mà là tổ chức nguồn theo vai trò vận hành. CCTV cho hình ảnh hiện trường, BMS cho trạng thái toà nhà, IoT cho cảm biến, hệ GIS cho bản đồ, máy tính vận hành cho dashboard và nguồn dự phòng cho tình huống khẩn cấp. Màn LED chỉ phát huy giá trị khi các nguồn này được đặt vào layout dễ đọc, dễ gọi lại và ít thao tác thừa.

Chuỗi tích hợp nên được mô tả bằng sơ đồ tín hiệu trước khi đặt hàng phần cứng. Mỗi nguồn cần biết chuẩn tín hiệu, độ phân giải, tần suất sử dụng, quyền điều khiển và trạng thái dự phòng. Sau đó mới chọn splicer/controller, receiving card, cabinet và phương án cáp. Nếu làm ngược lại, dự án dễ gặp cảnh màn đã lắp xong nhưng workflow operator bị gượng: nguồn quan trọng nằm quá nhỏ, camera cần xem nhanh lại phải qua nhiều thao tác, hoặc dashboard bị scale sai tỷ lệ.

Với phòng trực nhiều ca, preset bố cục quan trọng không kém thông số màn. Ca thường có thể cần bản đồ tổng quan và KPI; ca sự cố cần phóng to vùng cảnh báo; ca họp cần chia màn cho báo cáo và video call. Các bộ xử lý của NovaStar hoặc PixelHue có thể tham gia lớp này tuỳ quy mô. Luxwave, thuộc Công ty CP Hồ Gia, phân phối chính hãng BOE, NovaStar và PixelHue tại Việt Nam, nên có thể thiết kế đồng bộ cả màn, bộ xử lý và luồng tín hiệu thay vì tách rời từng thiết bị.

Chọn cấu hình theo quy mô phòng như thế nào?

Không có một cấu hình duy nhất cho mọi command center. Phòng nhỏ theo dõi camera và BMS có thể cần một màn COB fine-pitch vừa phải, ít layout và controller gọn. Phòng IOC/NOC/SOC cấp doanh nghiệp cần nhiều nguồn, preset phức tạp, dự phòng N+1 và quy trình vận hành rõ. Phòng điều hành hạ tầng trọng yếu cần kiểm thêm khả năng bảo trì không dừng lâu, module dự phòng và hồ sơ nguồn gốc thiết bị.

Với phòng xem gần, điểm bắt đầu nên là P0,9-P1,25 và nội dung thật. Nếu ưu tiên cấu hình thương mại ổn định, BOE BYH012V1 P1,25 là lựa chọn đáng đặt vào phương án nhờ COB 0306 full-flip, cabinet 600×337,5mm, 480×270px, bảo trì mặt trước và refresh từ 3.840Hz. Nếu chủ đầu tư yêu cầu flagship cho chữ rất nhỏ hoặc vị trí ngồi cực gần, BYH Ultra P0,9 có thể được đưa vào so sánh kỹ thuật.

Với bộ xử lý, không nên mặc định chọn model lớn nhất hoặc nhỏ nhất. Hãy tính tổng pixel màn, số nguồn cần nhận, số cửa sổ đồng thời, preset vận hành, nhu cầu backup và cách chia tải xuống cabinet. NovaStar VX2000 Pro phù hợp khi hệ cần canvas lớn hoặc workflow nhiều lớp hơn, nhưng các cấu hình khác trong hệ NovaStar hoặc PixelHue có thể hợp lý hơn nếu bài toán không quá phức tạp. Trang giải pháp command center là điểm bắt đầu để đặt cấu hình vào bối cảnh IOC/NOC/SOC thay vì chỉ nhìn từng thiết bị.

Kết luận: khi nào nên chọn LED COB cho command center?

Nên chọn LED COB cho command center khi màn là công cụ vận hành chính: operator ngồi gần, dữ liệu chạy 24/7/365, nội dung có bản đồ/sơ đồ/dashboard toàn màn và hệ thống cần dự phòng N+1. Trong bối cảnh đó, lợi ích của COB không nằm ở một thông số đơn lẻ, mà ở tổng thể: bề mặt liền mạch, xem gần mịn, tuổi thọ cao, bảo trì mặt trước và khả năng tích hợp với splicer/controller chuyên dụng.

Nếu phòng chỉ chia camera theo ô, yêu cầu vận hành thấp và không cần canvas liền mạch, LCD video wall vẫn có thể là phương án cần cân nhắc. Nhưng với IOC, NOC, SOC, trung tâm giám sát giao thông, nhà máy, toà nhà hoặc dữ liệu hạ tầng, LED COB fine-pitch thường là nền tảng bền hơn cho trải nghiệm đọc dữ liệu. Quy trình chốt cấu hình nên đi theo thứ tự: nội dung thật, cự ly xem, pixel pitch, kích thước/độ phân giải, bộ xử lý, N+1 và kế hoạch bảo trì.

Luxwave có lợi thế ở phần hệ sinh thái vì cùng lúc làm việc với BOE MLED, NovaStar và PixelHue chính hãng tại Việt Nam. Điều này giúp dự án không bị tách thành ba quyết định rời rạc: màn, controller và tích hợp. Với phòng điều hành, quyết định tốt nhất là cấu hình mà đội vận hành có thể giải thích, dùng hằng ngày và xử lý sự cố theo kịch bản đã chuẩn bị.
