Tích hợp BMS, CCTV, IoT lên màn LED phòng điều hành

Một phòng điều hành hiện đại không chỉ cần màn lớn. Điểm cốt lõi là gom đúng nguồn vận hành lên một bề mặt dễ đọc: camera hiện trường, BMS tòa nhà, dashboard IoT, SCADA, bản đồ và máy tính điều hành. Bài này tập trung vào kiến trúc tích hợp tín hiệu cho màn LED COB, không giả định sẵn số cổng, số camera hay cấu hình card.

!Bộ xử lý đa nguồn NovaStar VX2000 Pro

Với Luxwave, cách tiếp cận đúng là tách ba lớp: nguồn dữ liệu, lớp xử lý/splicer và lớp hiển thị LED. Luxwave phân phối chính hãng NovaStar, BOE và PixelHue, nên màn LED, bộ xử lý và phối hợp tích hợp có thể được thiết kế cùng một sơ đồ. Bối cảnh tổng thể của phòng giám sát có thể xem thêm tại bài màn hình LED phòng điều hành và trung tâm giám sát.

Vì sao cần đưa BMS, CCTV, IoT lên một tường màn?

Phòng điều hành cần một bức tranh vận hành thống nhất vì sự cố hiếm khi nằm trong một hệ riêng lẻ. Một cảnh báo nhiệt độ từ BMS có thể cần đối chiếu camera khu vực, trạng thái cảm biến IoT và sơ đồ mặt bằng. Nếu mỗi hệ nằm trên một màn nhỏ hoặc máy tính riêng, operator phải tự ghép ngữ cảnh trong thời điểm áp lực cao.

Tường màn LED giúp đặt các nguồn quan trọng theo layout ổn định: bản đồ tổng quan ở giữa, camera theo khu vực, BMS/SCADA ở vùng theo dõi trạng thái, dashboard KPI ở cạnh, và vùng ưu tiên cho sự cố. Với màn LED COB fine-pitch, lợi ích rõ hơn vì bề mặt liền mạch không có viền cắt qua bản đồ, sơ đồ MEP, nhãn thiết bị hoặc biểu đồ. Đây là lý do command center thường cần màn như một hạ tầng vận hành, không chỉ là thiết bị trình chiếu.

Tuy nhiên, "đưa lên một tường màn" không có nghĩa là nhồi mọi camera và dashboard cùng lúc. Thiết kế tốt phải phân cấp thông tin: nguồn nào luôn hiển thị, nguồn nào gọi theo ca trực, nguồn nào chỉ xuất hiện khi cảnh báo, nguồn nào dùng để họp hoặc báo cáo. Từ đó mới xác định được splicer, receiving card, bố cục màn và quy trình thao tác.

Kiến trúc tín hiệu tích hợp gồm những lớp nào?

Kiến trúc tổng có thể mô tả theo chuỗi: nguồn IP camera, BMS, IoT/cảm biến và PC điều hành đi vào lớp xử lý/splicer; splicer gom nguồn và ghép đa cửa sổ; tín hiệu sau xử lý đi tới card nhận để map vùng hiển thị và tổ chức dự phòng; cuối cùng là màn LED COB. Chuỗi này nghe đơn giản, nhưng mỗi lớp cần được khảo sát bằng sơ đồ kỹ thuật thay vì bằng danh sách thiết bị rời.

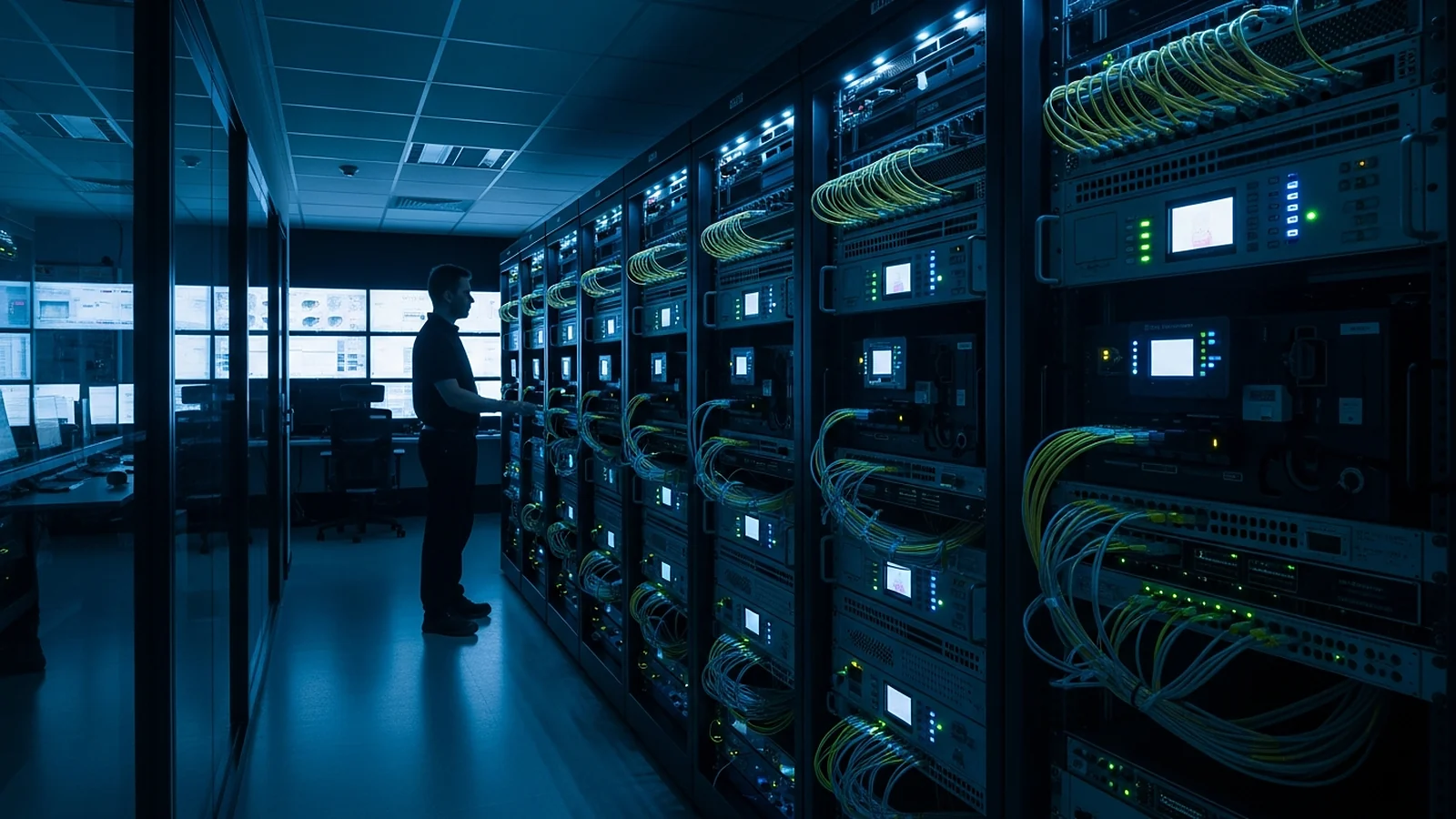

!Phòng thiết bị xử lý tín hiệu (splicer) phòng điều hành

Ở lớp nguồn, camera IP thường liên quan ONVIF/RTSP, BMS thường gặp Modbus/BACnet, còn IoT/cảm biến có thể đi qua MQTT hoặc API. PC điều hành có thể xuất dashboard, SCADA, GIS, VMS hoặc trình duyệt web. Không phải nguồn nào cũng đi thẳng vào bộ xử lý: nhiều nguồn dữ liệu cần phần mềm trung gian chuyển thành dashboard, cảnh báo hoặc lệnh gọi preset.

Ở lớp xử lý, NovaStar H series, nhóm NovaStar VX Pro hoặc PixelHue Q8/P20 có thể nhận nguồn hình, chia cửa sổ, tạo layout, gọi preset và phối hợp dự phòng. Với hệ lớn, splicer modular như NovaStar H series hoặc hệ đa màn như PixelHue Q8 cần được cấu hình theo card, nguồn và output thực tế. Không nên suy luận năng lực từ tên model nếu chưa biết card được lắp và layout sẽ chạy.

Ở lớp LED, receiving card map vùng hiển thị xuống cabinet, xử lý đường truyền tới màn và tham gia phương án N+1 khi dự án yêu cầu. Với phòng điều hành, thiết kế N+1 phải xuất hiện trong bản vẽ: đường nào chính, đường nào dự phòng, lỗi nào được chuyển tiếp, operator có nhìn thấy trạng thái lỗi hay không.

Chỉ-hiển-thị hay sự-kiện-cảnh-báo khác nhau ra sao?

Có hai mức tích hợp rất khác nhau. Mức một là chỉ-hiển-thị: đưa luồng camera, dashboard BMS, màn SCADA, bản đồ hoặc giao diện IoT lên tường màn theo layout đã định. Mức này phù hợp khi operator chủ động quan sát từ các phần mềm gốc. Nó cần bộ xử lý ổn định, bố cục hợp lý và preset tiện dùng, nhưng logic nghiệp vụ vẫn nằm ở từng hệ thống nguồn.

Mức hai là sự-kiện-cảnh-báo: hệ thống không chỉ hiển thị mà còn phản ứng theo alarm. Khi BMS báo động, cảm biến vượt ngưỡng hoặc VMS/CCTV phát hiện chuyển động, phần mềm điều phối có thể gửi lệnh để splicer đổi vùng, phóng to nguồn liên quan, đổi màu khu vực cảnh báo hoặc gọi một preset xử lý sự cố. Đây là lớp tạo khác biệt lớn cho phòng điều hành vì operator không phải tự dò nguồn giữa nhiều cửa sổ.

Hai mức này kéo theo phạm vi dự án khác nhau. Chỉ-hiển-thị có thể bắt đầu từ ma trận nguồn hình, độ phân giải, vị trí cửa sổ và cách gọi preset. Sự-kiện-cảnh-báo cần thêm mapping dữ liệu: alarm nào quan trọng, alarm đến từ hệ nào, camera nào liên quan, trạng thái nào cần xác nhận, và khi hết alarm thì layout có tự quay về không.

Giao thức tích hợp nào cần khảo sát trước?

Camera IP thường cần khảo sát ONVIF và RTSP. ONVIF giúp phát hiện, quản lý hoặc chuẩn hóa một phần khả năng tương tác giữa thiết bị video IP; RTSP thường dùng cho luồng video. Trong thực tế, nhiều dự án vẫn đi qua VMS/NVR thay vì kéo từng camera trực tiếp vào splicer. Cách nào hợp lý phụ thuộc hệ camera hiện có, quyền truy cập, chính sách bảo mật và số luồng cần hiển thị đồng thời.

!Cổng kết nối đa nguồn

BMS thường cần kiểm Modbus, BACnet hoặc API riêng của hệ quản lý tòa nhà. Dữ liệu BMS không phải lúc nào cũng là hình ảnh; nó là điểm đo, trạng thái, alarm hoặc trang dashboard. Nếu chỉ-hiển-thị, có thể đưa giao diện BMS/SCADA từ PC điều hành lên màn. Nếu sự-kiện-cảnh-báo, phần mềm tích hợp phải đọc được alarm, hiểu mã khu vực và gọi đúng layout trên splicer.

IoT/cảm biến thường linh hoạt hơn nhưng cũng dễ rối hơn. MQTT phù hợp mô hình publish/subscribe cho dữ liệu cảm biến, còn API thường dùng để truy vấn hoặc điều khiển theo endpoint của từng hệ. Cần làm rõ topic, payload, tần suất cập nhật, xác thực, quyền mạng và rule cảnh báo trước khi hứa bất kỳ hành vi tự động nào trên màn LED.

Điểm quan trọng là màn LED không tự biến thành nền tảng BMS, VMS hay IoT. Màn LED là lớp hiển thị; bộ xử lý/splicer là lớp bố cục hình ảnh; phần mềm tích hợp là lớp hiểu dữ liệu và điều phối sự kiện. Khi ba lớp được phân vai rõ, dự án dễ nghiệm thu hơn và ít phát sinh kỳ vọng sai.

Chọn bộ xử lý/splicer ra sao cho phòng điều hành?

Chọn bộ xử lý phải bắt đầu từ workflow, không bắt đầu từ số cổng ghi trên brochure. Cần trả lời các câu hỏi: nguồn nào vào hệ, nguồn nào là video, nguồn nào là dashboard, độ phân giải từng nguồn, số cửa sổ hiển thị đồng thời, preset cần gọi, có MVR/preview không, có dự phòng không, và ai được quyền đổi layout trong ca trực. Khi có sơ đồ này, việc chọn NovaStar H series, VX Pro hay PixelHue mới có cơ sở.

NovaStar H series phù hợp các bài toán splicer modular, gom nhiều nguồn và ghép đa cửa sổ theo cấu hình card. Nhóm VX Pro phù hợp khi cần bộ xử lý/controller tích hợp cho hệ LED có yêu cầu vận hành gọn hơn. PixelHue Q8/P20 mạnh ở môi trường nhiều nguồn, đa màn, backup và workflow cao cấp. Bài switcher và splicer khác gì là nền tảng nên đọc nếu đội dự án còn lẫn giữa chuyển nguồn live và ghép bố cục nhiều cửa sổ.

Không có model đúng cho mọi phòng điều hành. Một phòng theo dõi tòa nhà có vài dashboard và camera trọng yếu sẽ khác một SOC/NOC nhiều nguồn, nhiều preset, nhiều lớp cảnh báo. Cũng không nên cam kết số camera tối đa theo kiểu cố định, vì năng lực phụ thuộc cấu hình card, độ phân giải luồng, decoder/VMS, layout đồng thời và cách dự phòng. Cách chuyên nghiệp là tạo ma trận nguồn rồi chốt thiết bị theo bản vẽ.

Lưu ý gì cho hệ chạy 24/7?

Hệ phòng điều hành thường chạy liên tục, nên thiết kế không dừng ở việc lên hình đúng lúc nghiệm thu. Lớp LED COB cần được tính theo nhiệt, nguồn cấp, độ ổn định màu và khả năng bảo trì theo ca. Trong dữ liệu triển khai từ thị trường Trung Quốc, các khái niệm như bù nhiệt thích ứng, calibration bằng AI và edge-blending được dùng để giữ hình ổn định khi chạy dài giờ; tính năng cụ thể phải xác nhận theo màn, bộ xử lý và phần mềm được chọn.

Lỗi thường gặp đầu tiên là không phân biệt nguồn dữ liệu và nguồn hình. Một luồng RTSP là nguồn hình; một alarm BACnet hay message MQTT là dữ liệu sự kiện. Muốn alarm làm màn đổi bố cục, phải có phần mềm hiểu dữ liệu đó và điều khiển được splicer hoặc hệ preset. Nếu chỉ kéo hình dashboard lên màn, hệ sẽ dừng ở mức chỉ-hiển-thị dù người dùng kỳ vọng tự cảnh báo.

Lỗi thứ hai là thiếu kịch bản operator. Phòng điều hành không vận hành bằng sơ đồ đẹp trên giấy; nó vận hành bằng ca trực. Cần xác định ca thường nhìn gì, ca sự cố làm gì, người nào được đổi preset, cảnh báo nào tự phóng to, cảnh báo nào chỉ nhấp nháy, khi có nhiều cảnh báo thì ưu tiên ra sao. Những quyết định này ảnh hưởng trực tiếp tới layout và phần mềm điều phối.

Lỗi thứ ba là bỏ qua bảo mật mạng. CCTV, BMS và IoT thường nằm ở các VLAN, miền bảo mật hoặc chính sách truy cập khác nhau. Việc hiển thị lên màn không nên đồng nghĩa mở rộng quyền truy cập bừa bãi. Dự án cần phối hợp với đội IT/OT để xác định luồng mạng, tài khoản dịch vụ, API key, tường lửa, log và quyền operator.

Lỗi thứ tư là xem dự phòng như phụ kiện. Với command center, N+1 cần được thiết kế cho các điểm có rủi ro: nguồn cấp, đường tín hiệu, receiving card, processor hoặc đường điều khiển tùy mức trọng yếu. Nếu cụm màn phân tán theo nhiều khu vực, truyền sợi quang có thể được đưa vào bản vẽ để giữ khoảng cách triển khai linh hoạt hơn. Trang giải pháp command center nêu bối cảnh vận hành IOC/NOC/SOC, nơi một phút mất hiển thị có thể ảnh hưởng quy trình xử lý sự cố.

Kết luận: nên chốt cấu hình theo quy trình nào?

Quy trình đúng nên đi từ khảo sát hệ thống, không đi từ tên thiết bị. Bước đầu là lập danh mục nguồn: camera/VMS, BMS, SCADA, IoT, GIS, PC điều hành, nguồn họp và nguồn dự phòng. Bước hai là ghi rõ giao thức hoặc cách xuất hình: ONVIF/RTSP, Modbus/BACnet, MQTT, API, HDMI, SDI, IP video hoặc trình duyệt. Bước ba là vẽ layout, preset, cửa sổ đồng thời và rule cảnh báo.

Sau đó mới chọn splicer, controller, receiving card và màn LED COB. Nếu dự án chỉ-hiển-thị, trọng tâm là chất lượng layout, độ ổn định tín hiệu và thao tác nhanh. Nếu dự án sự-kiện-cảnh-báo, cần thêm phần mềm điều phối, mapping alarm, API thiết bị và kiểm thử tình huống. Với cả hai mức, các sản phẩm như NovaStar VX2000 Pro, NovaStar H series hoặc PixelHue Q8/P20 phải được đặt vào sơ đồ thực tế thay vì chọn theo cảm tính.

Luxwave có thể phụ trách phần màn LED COB, bộ xử lý NovaStar/PixelHue, sơ đồ tín hiệu hiển thị và phối hợp với đội tích hợp phần mềm của dự án. Phần mềm BMS, VMS, SCADA hoặc IoT vẫn cần đơn vị phụ trách hệ gốc cung cấp giao thức, quyền truy cập và rule nghiệp vụ. Khi các bên thống nhất ngay từ bản vẽ kiến trúc, tường màn LED không chỉ "lên hình", mà trở thành giao diện điều hành trực quan cho toàn bộ hệ thống.
