Tiêu chuẩn nghiệm thu hệ trình chiếu theo AVIXA

Nghiệm thu một hệ trình chiếu ở Việt Nam phần lớn vẫn dựa vào cảm nhận: bật máy, thấy hình sáng và rõ thì ký biên bản. Cách làm đó không để lại gì để tranh luận khi hai bên bất đồng, và không cho biết hệ thống có còn đạt sau sáu tháng vận hành hay không. Ngành nghe nhìn quốc tế đã chuẩn hóa việc này bằng bộ tiêu chuẩn ANSI/AVIXA: tương phản đo trên cả hệ trong điều kiện thật, kích thước ảnh tính từ người xem xa nhất, hồ sơ dự án gồm những gì và hạng mục nào bắt buộc kiểm chứng. Bài viết ghép bốn tiêu chuẩn đó thành một quy trình nghiệm thu dùng được cho hội trường, mapping công trình và sân khấu, kèm phần nói thẳng khoảng trống pháp lý của Việt Nam.

Vì sao nghiệm thu trình chiếu cần chuẩn quốc tế?

Vì không có chuẩn thì mọi tranh cãi đều quay về cảm nhận cá nhân, và bên yếu thế trong đàm phán luôn là chủ đầu tư. Một hệ trình chiếu không phải là một thiết bị đơn lẻ mà là tổ hợp máy chiếu, ống kính, bề mặt chiếu, nội dung, hệ tín hiệu và ánh sáng môi trường xung quanh. Chỉ cần đổi một biến, chẳng hạn bật thêm dãy đèn sân vườn, kết quả nhìn thấy đã khác hẳn. Chuẩn quốc tế tồn tại để biến các câu như hình đẹp, hình rõ, hình đủ sáng thành đại lượng đo được, có phương pháp đo và có điều kiện đo đi kèm.

Bộ tiêu chuẩn của AVIXA, tổ chức ngành nghe nhìn chuyên nghiệp toàn cầu, hiện là hệ quy chiếu phổ biến nhất. Điểm mạnh của nó với người mua Việt Nam là không phụ thuộc thương hiệu thiết bị: mọi nhà thầu đều bị soi theo cùng một thước. Khi hồ sơ mời thầu viện dẫn đúng mã tiêu chuẩn, câu chuyện chuyển từ lời khẳng định của nhà thầu sang câu hỏi hạng mục này đo được bao nhiêu và đo trong điều kiện nào.

Bốn tiêu chuẩn dùng cho một vòng nghiệm thu hoàn chỉnh gồm ANSI/AVIXA V201.01:2021 về tỉ lệ tương phản của hệ hiển thị, ANSI/AVIXA V202.01 về kích thước ảnh cho nội dung hai chiều, ANSI/AVIXA D401.01:2023 về yêu cầu hồ sơ tài liệu và ANSI/AVIXA D402.02:2013 (R2024) về kiểm chứng hiệu năng hệ thống. Danh mục hiện hành và tình trạng từng bản có thể tra tại trang tiêu chuẩn của AVIXA trước khi đưa vào hồ sơ.

ISCR đo tương phản của cả hệ như thế nào?

ANSI/AVIXA V201.01:2021, thường gọi tắt là ISCR, định nghĩa tỉ lệ tương phản của hệ hiển thị chứ không phải của riêng thiết bị. Điểm cốt lõi là phép đo phải thực hiện trong điều kiện sử dụng thực tế, tức có mặt ánh sáng môi trường đúng như khi hệ thống vận hành. Tiêu chuẩn phân thành bốn mức theo nhu cầu xem: Passive Viewing cho nội dung xem thụ động, Basic Decision Making cho nội dung phục vụ quyết định cơ bản, Analytical Decision Making cho nội dung cần phân tích chi tiết, và Full Motion Video cho hình ảnh chuyển động toàn phần.

Bốn mức đó là phần quan trọng nhất khi viết yêu cầu kỹ thuật, vì mỗi mức ứng với một ngưỡng tương phản khác nhau. Bài này chỉ nêu tên bốn nhóm và không nêu con số ngưỡng, vì các giá trị cụ thể nằm trong văn bản tiêu chuẩn có bản quyền; muốn đưa số vào hồ sơ mời thầu thì phải mua bản chuẩn từ AVIXA và trích theo đúng ấn bản. Chọn mức nào cũng là một quyết định thiết kế: show mapping giải trí và màn hình số liệu trong phòng điều hành không thể chung một ngưỡng.

Bản tiền nhiệm của tiêu chuẩn này là ANSI/INFOCOMM 3M-2011, khi đó chỉ dành cho hình chiếu và được ngành gọi là PISCR. Bản 2021 mở rộng cho mọi công nghệ hiển thị, nên cùng một khung khái niệm có thể dùng để so phương án máy chiếu với phương án màn LED, đúng tình huống mà bài hội trường nên chọn màn LED hay máy chiếu phân tích.

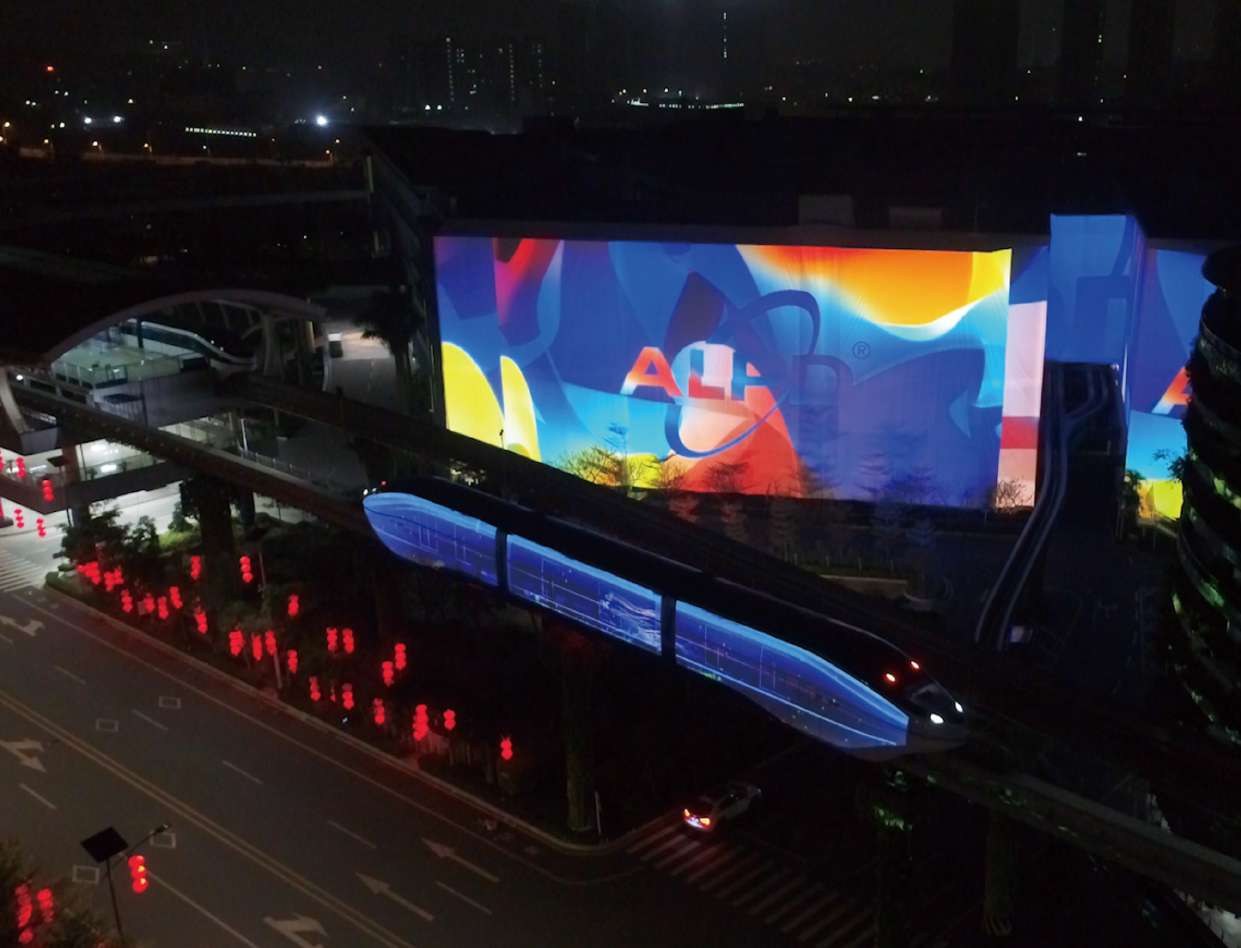

Ý nghĩa thực chiến nằm ở chỗ này: bảng thông số máy chiếu ghi tương phản tới 100.000:1, nhưng chú thích trong chính catalog cho biết con số đó đo theo phương pháp toàn trắng so toàn đen trên thiết bị. Khi máy chiếu ra mặt dựng ngoài trời có đèn đường, ánh sáng môi trường rơi lên bề mặt và nâng mức đen của hình, tương phản khán giả thật sự nhìn thấy thấp hơn nhiều lần. Đây là lý do kỹ thuật để yêu cầu giảm hoặc tắt đèn nền khu vực trong khung giờ diễn, thay vì chỉ nói cho đẹp hơn.

DISCAS trả lời hình phải to bao nhiêu?

ANSI/AVIXA V202.01, tên đầy đủ là Display Image Size for 2D Content in Audiovisual Systems và quen gọi là DISCAS, xác định kích thước ảnh tối thiểu cần có để người xem ở vị trí xa nhất vẫn đọc được nội dung. Đầu vào của phép tính là khoảng cách từ người xem xa nhất tới mặt hiển thị, lấy từ bản vẽ mặt bằng ở giai đoạn thiết kế hoặc đo trực tiếp tại hiện trường khi cải tạo. Tiêu chuẩn phân theo hai nhu cầu xem là Basic Decision Making và Analytical Decision Making.

Cách phân đôi này rất hợp với thực tế dự án Việt Nam. Buổi lễ ngoài trời mà khán giả chỉ xem hình ảnh minh họa thuộc nhóm nhu cầu cơ bản; hội nghị chiếu bảng biểu số liệu hoặc bản vẽ kỹ thuật thuộc nhóm cần phân tích và đòi kích thước chi tiết lớn hơn hẳn ở cùng một cự ly. AVIXA có công cụ tính miễn phí đi kèm tiêu chuẩn, đủ để đơn vị thiết kế kiểm tra nhanh trước khi chốt vị trí đặt máy và chọn ống kính.

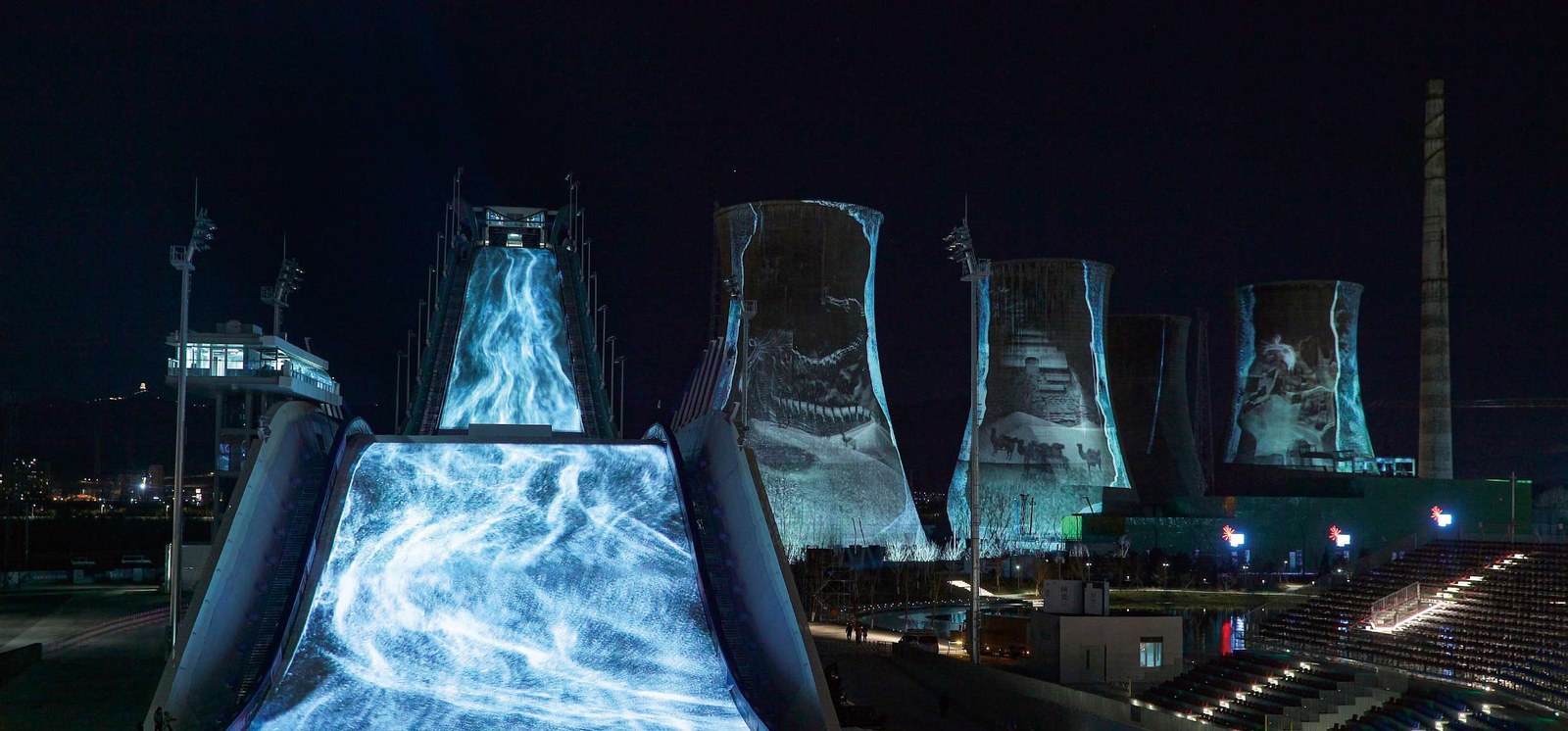

Với mapping công trình, DISCAS là công cụ trả lời câu hỏi mà hầu như hồ sơ nào cũng bỏ trống: khán giả đứng cách mặt tiền 60 mét thì chữ và chi tiết trên hình phải cao bao nhiêu mới đọc được. Trả lời được câu này rồi mới tính ngược ra độ phân giải cần thiết trên bề mặt, số máy phải ghép và tiêu cự ống kính, theo đúng trình tự trong bài chọn ống kính theo tỉ lệ chiếu và bài mapping công trình bằng máy chiếu laser.

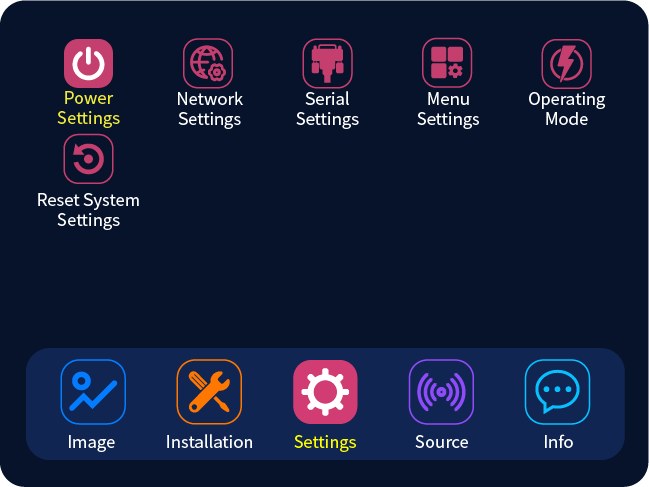

*Các thông số cấu hình hiển thị ngay trên menu máy là bằng chứng kiểm tra được tại hiện trường, nên đưa vào phụ lục biên bản nghiệm thu. (Ảnh: catalog Appotronics 2025)*

Hồ sơ và kiểm chứng theo D401.01 và D402.02 gồm gì?

Hai tiêu chuẩn còn lại quản phần thường bị bỏ qua nhất của một dự án trình chiếu, đó là giấy tờ và bằng chứng. ANSI/AVIXA D401.01:2023 quy định yêu cầu về hồ sơ tài liệu cho hệ thống nghe nhìn, thay thế bản cũ ANSI/INFOCOMM 2M-2010. Nội dung xoay quanh ba câu hỏi: hồ sơ dự án phải gồm những tài liệu gì ở từng giai đoạn, ai chịu trách nhiệm lập và cập nhật từng loại, và bàn giao cho chủ đầu tư theo cách nào để hệ thống còn vận hành được khi đội thi công đã rút.

Với một show mapping, danh mục đó thường gồm hồ sơ khảo sát bề mặt, sơ đồ vị trí đặt máy kèm tính toán khoảng cách chiếu, sơ đồ tín hiệu và điện, thông số cấu hình từng máy sau khi nắn hình và cân màu, cùng hướng dẫn vận hành tại chỗ. Đây là bộ tài liệu quyết định show có chạy lại được ở mùa sau hay không.

ANSI/AVIXA D402.02:2013 (R2024) đi tiếp một bước: quy định hạng mục nào cần kiểm chứng, kiểm vào thời điểm nào trong tiến độ, đối chiếu với tiêu chí gì và báo cáo kết quả ra sao. Tinh thần của tiêu chuẩn là kiểm chứng không phải một buổi trình diễn cuối cùng trước khi ký, mà là chuỗi mốc rải theo tiến độ, để lỗi bị bắt khi còn sửa được chứ không phải khi giàn giáo đã tháo. Vì vậy hợp đồng nên tách rõ mốc kiểm tại xưởng, mốc kiểm sau lắp đặt và mốc nghiệm thu vận hành.

Việt Nam có quy chuẩn nào cho việc này chưa?

Chưa có, và đây là điều nên nói thẳng trong hồ sơ thay vì lấp liếm. Việt Nam có TCVN 7114 cho chiếu sáng nơi làm việc, có Luật Di sản văn hóa số 45/2024/QH15 điều chỉnh việc thực hiện các hoạt động và xây dựng công trình trong khu vực bảo vệ di tích, nhưng không có quy chuẩn kỹ thuật quốc gia nào quy định cách nghiệm thu một hệ trình chiếu. Khoảng trống này khiến mỗi dự án tự nghĩ ra một cách nghiệm thu riêng, và phần thiệt gần như luôn thuộc về bên trả tiền.

Cách xử lý thực tế nhất là chủ đầu tư chủ động viện dẫn tiêu chuẩn AVIXA vào hai chỗ: phần yêu cầu kỹ thuật của hồ sơ mời thầu, và mẫu biên bản nghiệm thu đính kèm hợp đồng. Khi viện dẫn, cần ghi đủ mã tiêu chuẩn và ấn bản, nêu rõ mức nhu cầu xem cho từng khu vực, và mô tả điều kiện đo, đặc biệt là trạng thái ánh sáng môi trường lúc đo. Thiếu phần điều kiện đo thì viện dẫn tiêu chuẩn cũng không giải quyết được tranh chấp.

Riêng với công trình di tích, giàn giáo, cột kê máy, tủ điện và tuyến cáp của một show mapping đều là hạng mục đặt trong khu vực bảo vệ và thuộc phạm vi điều chỉnh của Luật Di sản văn hóa. Ngược lại, không tồn tại tiêu chuẩn bắt buộc của tổ chức quốc tế nào dành riêng cho việc chiếu hình lên di sản; hồ sơ nào viện dẫn một tài liệu như vậy nên bị yêu cầu xuất trình bản gốc.

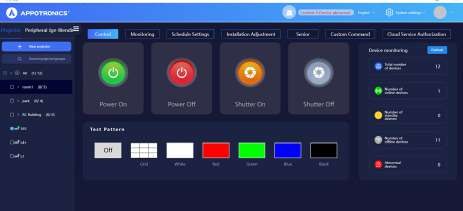

*Phần mềm giám sát tập trung lưu vết trạng thái thiết bị, hữu ích cho báo cáo kiểm chứng và bàn giao hồ sơ. (Ảnh: catalog Appotronics 2025)*

Biên bản nghiệm thu nên có những mục nào?

Danh mục dưới đây là bản rút gọn dùng được ngay, ghép tinh thần của bốn tiêu chuẩn trên thành các mục có thể đo và ký được tại hiện trường. Mỗi mục nên ghi ba thông tin: giá trị đo, điều kiện đo và người chứng kiến. Danh mục không thay cho thiết kế kỹ thuật của từng dự án, nhưng đủ để một chủ đầu tư không chuyên môn tránh được các lỗi đắt tiền nhất, và đủ để nhà thầu nghiêm túc chứng minh phần việc của mình bằng số thay vì bằng lời.

1. Đo tỉ lệ tương phản tại đúng vị trí xem thực tế, trong điều kiện ánh sáng vận hành thật của buổi diễn, không tắt bớt đèn để lấy số đẹp. 2. Kiểm kích thước ảnh và chi tiết nhỏ nhất với người xem xa nhất, đối chiếu kết quả tính theo DISCAS ở bước thiết kế. 3. Kiểm đồng đều sáng trên toàn ảnh và riêng tại vùng ghép mép giữa hai máy liền kề. 4. Kiểm hình học sau khi nắn: chiếu lưới chuẩn, soi đường thẳng, kiểm biên ảnh bám đúng đường bao kiến trúc. 5. Kiểm cân màu giữa các máy cùng cụm, dùng chung một nguồn tín hiệu và một mẫu thử. 6. Chạy thử nội dung thật đủ thời lượng, gồm cả cảnh sáng lẫn cảnh tối, vì lỗi ghép mép và lỗi mức đen chỉ lộ ở cảnh tối. 7. Kiểm dự phòng bằng sự cố có kiểm soát: rút thử một nguồn hoặc một kênh tín hiệu và bấm giờ thời gian chuyển sang đường phụ. 8. Đo độ ồn tại vị trí khán giả gần buồng máy nhất, đối chiếu mức ồn công bố của thiết bị ở chế độ vận hành tương ứng. 9. Lập và bàn giao hồ sơ theo danh mục đã thống nhất, gồm cấu hình từng máy, sơ đồ tín hiệu và hướng dẫn vận hành.

Hạng mục nào trên máy Appotronics kiểm chứng được?

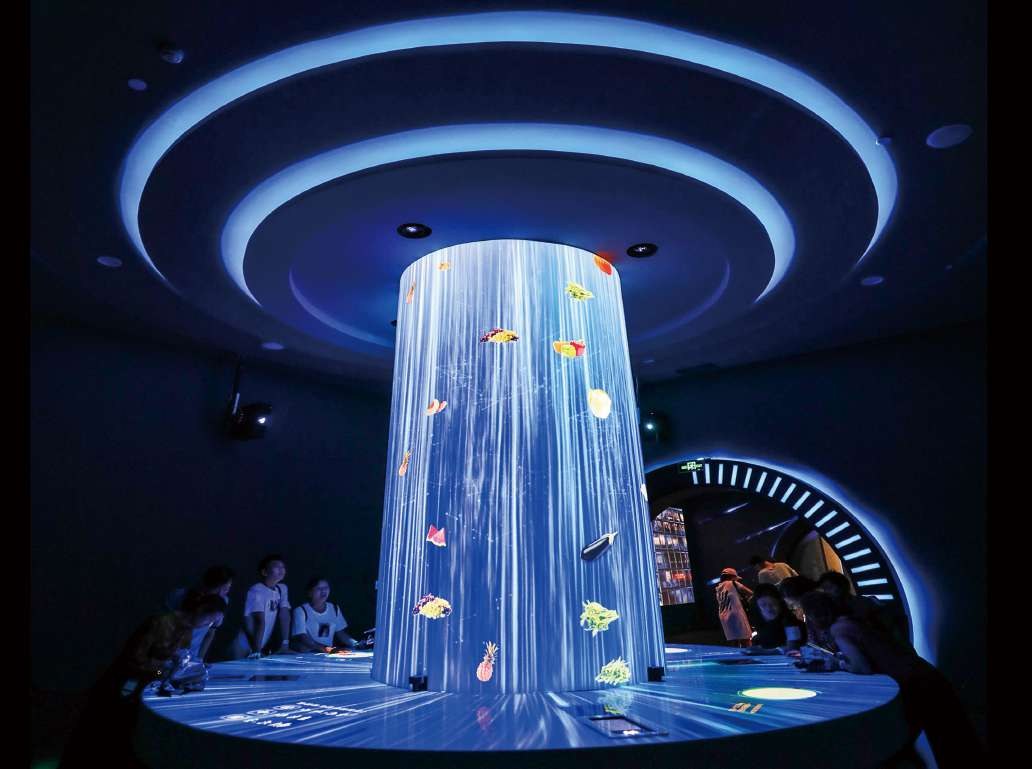

Một danh mục nghiệm thu chỉ có giá trị nếu thiết bị thật sự có các tính năng để kiểm. Dải máy chiếu chuyên dụng của Appotronics có sẵn ghép mép hai chiều theo cả phương ngang và phương dọc, cùng khả năng nắn hình theo góc, hình thang, mặt cong và nắn đa điểm tới 33 nhân 33 điểm trên hai dòng S Pro và S Smart. Đây đúng là các mục số 3 và số 4 trong danh mục phía trên, nghĩa là có thể ghi thẳng vào biên bản thay vì mô tả chung chung.

Mục kiểm dự phòng cũng có căn cứ tương ứng. Theo catalog, máy dùng thiết kế dự phòng nhiều module laser: khi một module ngừng làm việc, suy giảm độ sáng của cả máy được kiểm soát trong mức 4 phần trăm. Về tín hiệu, máy có dự phòng hai kênh với các cổng SDI 1, SDI 2, DP và HDMI, kênh chính tự chuyển sang kênh phụ khi phát hiện bất thường. Khối quang được làm kín đạt IP5X, không dùng lưới lọc bụi, nên hạng mục vệ sinh định kỳ trong hồ sơ bàn giao cũng khác so với máy dùng lọc.

Với mục đo độ ồn, bảng thông số công bố giá trị theo từng dòng để đối chiếu: D Pro ghi 35dB ở chế độ tiêu chuẩn, M và M Pro ghi 36dB, S Smart ghi từ 35dB đến 40dB tùy model, S Pro ghi 45dB, còn hai dòng ba chip DLP là G và T Pro ghi 49dB. Lưu ý độ sáng trong cùng bảng được công bố theo ISO/IEC 21118, tiêu chuẩn quy định thông tin phải có trong bảng thông số máy chiếu chiếu trước, nên khi so hồ sơ giữa các hãng phải kiểm có cùng cách công bố hay không.

Cuối cùng, biên bản nghiệm thu tốt cần được viết trước khi ký hợp đồng chứ không phải sau khi lắp xong. Nếu dự án đang lập yêu cầu kỹ thuật cho hội trường, sân khấu và sự kiện hay mặt dựng tòa nhà, hãy đưa chín mục ở trên vào phụ lục hợp đồng ngay từ đầu; cấu hình thiết bị và chi phí cụ thể làm rõ tại trang báo giá.
