NovaStar TB40 là gì? Media player tải 1,3 triệu điểm ảnh

Trên một mạng lưới biển LED ngoài trời hay chuỗi cửa hàng, thứ quyết định nội dung có lên đúng giờ hay không thường không phải tấm màn, mà là bộ phát cắm phía sau nó. TB40 là một mắt xích như vậy trong dòng Taurus của NovaStar: vừa phát nội dung, vừa gửi tín hiệu xuống màn, quản lý từ xa qua mạng mà không cần một máy tính luôn bật kèm bên. Bài viết bóc tài liệu thông số chính hãng phiên bản V1.2.3 để trả lời TB40 tải được màn cỡ nào, có những cổng gì, hai chế độ đồng bộ và bất đồng bộ khác nhau ra sao, và khi nào nên bước lên TB60 thay vì cố ép TB40 gánh quá tầm.

NovaStar TB40 là gì?

TB40 là bộ phát đa phương tiện dòng Taurus do NovaStar phát triển cho màn LED full-color. Theo tài liệu chính hãng, thiết bị gộp hai vai trò trong một khối: phát nội dung và gửi tín hiệu xuống màn, nên người dùng điều khiển và đăng nội dung được từ máy tính, điện thoại hoặc máy tính bảng. Khi ghép nền tảng đám mây phát và giám sát của hãng, quản trị viên ở bất kỳ đâu có Internet vẫn đổi được nội dung đang chạy. Hãng định vị TB40 cho màn LED thương mại và đô thị thông minh: biển cố định, màn treo cột đèn, chuỗi cửa hàng, màn quảng cáo và biển đầu cửa.

Đặt trong bản đồ thiết bị NovaStar, TB40 thuộc nhánh player thuần. Nó không có desktop Android tương tác như TV4, cũng không phải card gửi trần cần một PC chạy kèm liên tục. Trang giải pháp của hãng liệt kê cả họ Taurus gồm TB10, TB10 Plus, TB20, TB20 Plus, TB30, TB40, TB50 và TB60 — một bậc thang tăng dần theo trần tải và số cổng ra, trong đó TB40 nằm ở khoảng giữa. Nếu bạn còn đang phân vân giữa các nhóm thiết bị phát nội dung, bài card gửi, media player T/TB hay TV4 vẽ ranh giới bốn tầng trước khi đi vào từng mã cụ thể.

TB40 tải được màn LED cỡ nào?

Trần tải của TB40 là 1.300.000 điểm ảnh, với bề rộng tối đa 4096 điểm ảnh và chiều cao tối đa cũng 4096 điểm ảnh. Con số này là ngưỡng cứng của thiết bị, không phải mức khuyến nghị: tổng điểm ảnh của màn cộng lại phải nằm dưới đó thì hệ mới chạy đủ. Máy chấp nhận độ phân giải phi tiêu chuẩn ở cả chế độ đồng bộ lẫn bất đồng bộ, điều kiện là xung điểm ảnh của độ phân giải tự đặt không vượt 153 MHz. Ràng buộc kép giữa tổng điểm ảnh và kích thước từng chiều là thứ cần kiểm trước khi chốt thiết bị.

Quy đổi ra cấu hình thật sẽ dễ hình dung hơn. Một billboard P4 khổ 6 m × 3 m cho khoảng 1.500 × 750 điểm ảnh, tức chừng 1,13 triệu điểm ảnh, nằm gọn trong ngưỡng. Một dải băng chạy chữ dài 4.096 × 300 điểm ảnh cũng chỉ khoảng 1,23 triệu điểm ảnh nhưng đã chạm trần bề rộng, nên muốn kéo dài thêm thì phải chia cụm chứ không nới tiếp được. Ngược lại, một màn Full HD 1920 × 1080 đã là 2,07 triệu điểm ảnh, vượt xa TB40. Kinh nghiệm triển khai là chừa dư khoảng 15–20% trần tải cho phần mở rộng về sau; cách quy đổi số module ra tải thiết bị nằm ở bài card thu gánh được bao nhiêu module.

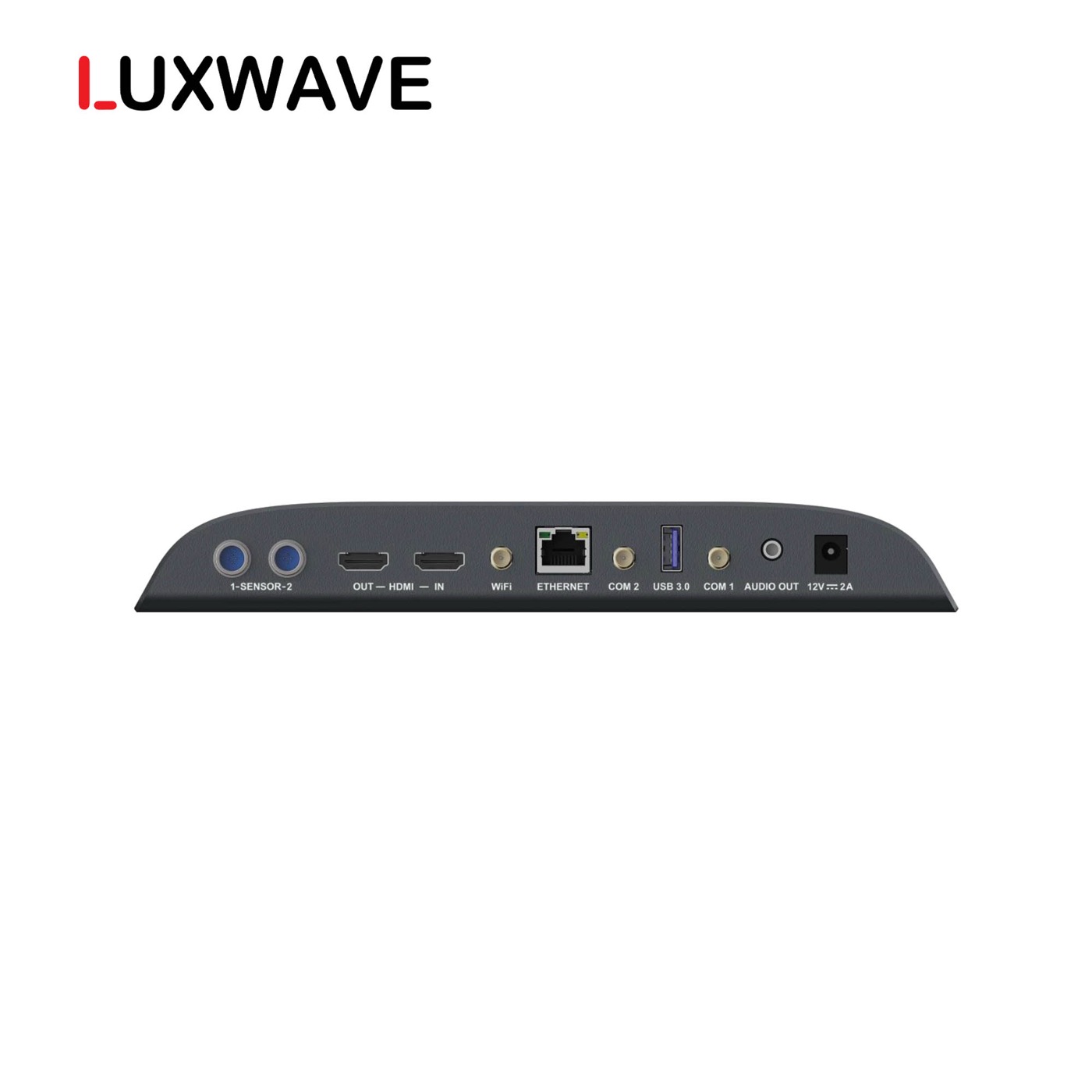

TB40 có những cổng kết nối nào?

Về phía ra màn, TB40 có hai cổng Gigabit Ethernet gánh toàn bộ 1,3 triệu điểm ảnh. Mặc định cả hai cổng đều là cổng chính, nhưng người dùng đặt được một cổng chính kèm một cổng dự phòng khi dự án cần đường tín hiệu dự phòng. Ngoài ra máy có một cổng HDMI 1.3 OUT hỗ trợ HDMI loop, xuất tối đa 1920 × 1200@60Hz, tuân thủ HDCP 1.4 và không xuất tín hiệu xen dòng; ở chế độ bất đồng bộ, cổng này còn nhận các độ phân giải dọc đặc thù như 400 × 4096@60Hz và 480 × 4096@60Hz. Cuối cùng là một ngõ audio 3,5 mm với tần số lấy mẫu cố định 48 kHz.

Về phía vào và điều khiển, TB40 có một cổng HDMI 1.3 IN nhận tối đa 1920 × 1200@60Hz theo chuẩn HDCP 1.4, cùng hai cổng cảm biến để cắm cảm biến độ sáng hoặc cảm biến nhiệt độ và độ ẩm. Cảm biến độ sáng là chi tiết đáng giá với biển ngoài trời, vì nó cho phép màn tự hạ sáng ban đêm thay vì chạy một mức cố định suốt ngày — nguyên tắc chọn mức sáng nằm ở bài độ sáng nits bao nhiêu là đủ. Phần điều khiển gồm một cổng USB 3.0 Type A để phát từ USB, nâng cấp firmware và mở rộng lưu trữ; một cổng USB Type B nối máy tính điều khiển; và một cổng Gigabit Ethernet nối LAN hoặc Internet để đăng nội dung.

Chế độ đồng bộ và bất đồng bộ trên TB40 khác nhau thế nào?

Ở chế độ bất đồng bộ, nguồn hình là nội dung đã nạp sẵn trong bộ nhớ trong 32 GB hoặc trên USB, máy tự phát theo lịch mà không cần thiết bị phát bên ngoài. Ở chế độ đồng bộ, nguồn hình là tín hiệu cắm vào cổng HDMI IN và người dùng bật được chế độ co ảnh cho vừa toàn màn. Nút SWITCH ở mặt trước chuyển qua lại hai chế độ, sáng liên tục là đồng bộ và tắt là bất đồng bộ. Với biển quảng cáo chạy nội dung định sẵn, chế độ bất đồng bộ là lựa chọn mặc định vì bớt được cả một máy phát.

Khi dùng chế độ đồng bộ, tài liệu hãng nêu rõ điều kiện co ảnh toàn màn: chiều rộng và chiều cao nguồn hình phải nằm trong khoảng 512 đến 2048 điểm ảnh, độ phân giải tối đa 1920 × 1080, và ảnh chỉ thu nhỏ được chứ không phóng to. Với hệ nhiều màn cần chạy trùng khớp nhau, TB40 hỗ trợ đồng bộ thời gian qua NTP, qua GPS khi lắp module 4G chỉ định, hoặc qua RF khi lắp module RF chỉ định. Lưu ý quan trọng khi dựng lịch phát: bật phát đồng bộ sẽ làm số video phát song song trong khả năng giải mã của máy giảm đi một nửa. Cách quản trị cả mạng lưới màn từ xa nằm ở bài quản lý màn hình LED từ xa qua cloud.

TB40 phát được định dạng và độ phân giải nào?

Nền tảng giải mã của TB40 là vi xử lý ARM A55 bốn nhân chạy ở 1,8 GHz, kèm 1 GB RAM và 32 GB bộ nhớ trong, hỗ trợ giải mã video 4K. Về sức phát, tài liệu ghi máy chạy được đồng thời 1 video 4K, hoặc 2 video 1080p, hoặc 5 video 720p, hoặc 6 video 480p, hoặc 6 video 360p — đủ cho các bố cục chia vùng thường gặp trên biển quảng cáo. Một chi tiết dễ bỏ sót: video có độ phân giải nằm giữa 2K và 4K sẽ được chuyển thành video 4K, nên khi dựng nội dung nên bám các mốc quen thuộc thay vì đặt độ phân giải tuỳ hứng.

Danh sách codec cũng khá rộng. H.265/HEVC nhận tới 4096 × 2304 điểm ảnh, 60 hình mỗi giây và bit rate 100 Mbps; H.264 cùng dải độ phân giải nhưng dừng ở 30 hình mỗi giây và 80 Mbps; VP9 đạt 4096 × 2304 với 60 hình mỗi giây; còn MPEG4 và VP8 giới hạn ở 1920 × 1088. Với ảnh tĩnh, các định dạng JPG, BMP, PNG và WEBP nhận từ 64 × 64 tới 4096 × 2304 điểm ảnh, riêng GIF dừng ở 1920 × 1088. Khi phát từ USB, ổ phải là FAT32 hoặc NTFS, dung lượng 2 GB đến 128 GB và mỗi tệp phải nhỏ hơn 4 GB.

Nên chọn TB30, TB40 hay TB60?

Ba mã này tạo thành ba bậc tải rõ ràng trong dòng Taurus. TB30 dừng ở 650.000 điểm ảnh với hai cổng Gigabit theo cấu hình một chính một dự phòng và không có cổng HDMI. TB40 nâng lên 1.300.000 điểm ảnh, thêm HDMI 1.3 cả vào lẫn ra nên chạy được chế độ đồng bộ. TB60 đứng đầu với 2.300.000 điểm ảnh qua bốn cổng Gigabit, đặt được hai cổng chính kèm hai cổng dự phòng. Cả ba dùng chung nền ARM A55 bốn nhân 1,8 GHz, Android 11, 1 GB RAM và 32 GB bộ nhớ trong, nên khác biệt thực chất nằm ở tải, số cổng và cách cấp nguồn.

Cách chọn thực dụng là tính tổng điểm ảnh của màn trước, cộng thêm 15–20% dự phòng, rồi mới soi bậc thang. Màn nhỏ dưới 500.000 điểm ảnh chạy nội dung định sẵn thì TB30 là đủ. Màn tầm trung dưới một triệu điểm ảnh, có lúc cần cắm nguồn hình trực tiếp qua HDMI, là vùng của TB40; thân máy chỉ 238,8 × 140,5 × 32,0 mm và nặng 459,7 g nên lắp vừa những tủ điều khiển chật. Màn lớn hơn hoặc dự án đòi đường tín hiệu dự phòng kép thì đi thẳng lên TB60. Nếu bạn muốn so cả nhánh player dòng T, bài chọn media player T30, T50 hay T60 bổ sung góc nhìn còn thiếu.

Lắp TB40 cần chuẩn bị nguồn, mạng và môi trường gì?

Về điện, TB40 dùng nguồn DC 12 V/2 A với công suất tiêu thụ tối đa 18 W, và hãng khuyến nghị chuẩn bị nguồn 25 W để có dự phòng. Đây là khác biệt đáng chú ý so với TB30 và TB60 vốn cắm thẳng điện lưới AC 100–240 V, nghĩa là tủ điều khiển dùng TB40 phải có chỗ cho bộ chuyển nguồn. Máy chạy trong dải nhiệt độ −20°C đến +60°C, độ ẩm 0–80% RH không ngưng tụ, và chỉ đạt chuẩn bảo vệ IP20 nên bắt buộc nằm trong tủ kín nước khi lắp cho biển ngoài trời. Chứng nhận hãng công bố gồm CQC, SRRC và RoHS.

Về mạng, TB40 có ba đường kết nối và tự chọn theo thứ tự ưu tiên: mạng dây trước, rồi Wi-Fi, cuối cùng mới tới 4G. Máy phát Wi-Fi 2.4 GHz và bật đồng thời được cả chế độ điểm phát lẫn chế độ kết nối vào mạng có sẵn, tên mạng mặc định ghép từ tên model và 8 ký tự cuối số sê-ri. Module 4G không đi kèm máy nên phải mua rời nếu điểm lắp không kéo được dây. Cụm đèn báo mặt máy giúp chẩn đoán nhanh khi trực từ xa: PWR đỏ báo nguồn, SYS xanh nháy hai giây một lần là hệ điều hành bình thường, CLOUD báo trạng thái kết nối Internet và nền tảng đám mây, còn RUN nháy bốn giây một lần nghĩa là FPGA đang không có nguồn hình. Nguyên tắc trực và cảnh báo từ xa nằm ở bài giám sát màn hình LED quảng cáo từ xa.

Mua TB40 ở đâu để có CO/CQ và bảo hành chính hãng?

Luxwave là đại lý NovaStar chính hãng tại Việt Nam, cung cấp CO/CQ và bảo hành theo hãng cho dòng Taurus gồm TB30, TB40 và TB60 cùng các nhóm thiết bị điều khiển khác. Với một mạng lưới biển quảng cáo hay chuỗi cửa hàng, giá trị không nằm ở riêng chiếc player mà ở việc cấu hình đồng nhất giữa các điểm: cùng một lịch phát, cùng một cách đặt cổng chính và cổng dự phòng, cùng một quy ước đặt tên thiết bị để đội trực nhìn là biết đang xử lý điểm nào. Kỹ sư Luxwave hỗ trợ dựng chuẩn cấu hình đó ngay từ điểm lắp đầu tiên.

Trước khi chốt thiết bị, bước cần làm là bóc tổng điểm ảnh và kích thước từng chiều của màn, xác định điểm lắp có kéo được dây mạng hay phải dùng 4G, và chốt xem có cần nguồn hình trực tiếp qua HDMI hay chỉ chạy nội dung nạp sẵn. Ba câu trả lời này thường đủ để khoanh đúng một mã trong bậc thang Taurus; phần còn lại như cảm biến độ sáng, module 4G hay bộ chuyển nguồn chỉ là lắp thêm cho trọn hệ. Khung chọn thiết bị điều khiển theo số điểm ảnh nằm ở bài chọn bộ điều khiển màn hình LED. Khi đã có quy mô sơ bộ, bạn gửi thông tin qua trang nhận báo giá để Luxwave dự toán theo đúng cấu hình thực tế cho biển quảng cáo ngoài trời hoặc chuỗi cửa hàng bán lẻ.
