NovaStar H5 PDF: tra thông số datasheet bộ ghép 5U

Người gõ "novastar h5 pdf" thường cần một trong hai thứ: bản thông số gốc để dán vào hồ sơ kỹ thuật, hoặc một con số cụ thể — H5 tải được bao nhiêu điểm ảnh, cắm được mấy card, ăn bao nhiêu watt. Bài này mở đúng tài liệu đó ra và tóm tắt những mục hay bị đọc lướt nhất: bảng thông số khung máy, danh sách card, cách quy đổi sức tải theo bit depth và phần Limitation On Use. Bản được đối chiếu khi viết là V1.16.0, NovaStar phát hành ngày 15/12/2025, dài 37 trang.

NovaStar H5 PDF là tài liệu gì?

Tên đầy đủ của tài liệu là H5 Video Wall Splicer Specifications — tập thông số chính hãng cho một model duy nhất trong dòng H Series. Đây không phải hướng dẫn sử dụng: phần thao tác cấu hình nằm ở tài liệu H Series Video Wall Splicers User Manual dùng chung cho cả dòng, còn tập thông số này chỉ mô tả phần cứng, năng lực xử lý, giới hạn sử dụng và chi tiết từng card. Nhiều người tải nhầm hai loại tài liệu này, rồi đi tìm bảng sức tải trong quyển không có nó.

Cấu trúc 37 trang khá dễ đoán và lặp lại giống các model khác trong dòng: lịch sử phiên bản, giới thiệu, chứng nhận, danh sách tính năng, hình mặt trước và mặt sau kèm sơ đồ khe cắm, bảng thông số khung máy, bảng khả năng nguồn vào theo từng chuẩn tín hiệu, mục Limitation On Use, rồi phần dài nhất là mô tả từng card đầu vào, đầu ra, card preview, card điều khiển và mô-đun nguồn. Nếu bạn chưa quen kiến trúc này, nên đọc trước bài NovaStar H Series là gì để hiểu vì sao một bộ ghép lại được bán dưới dạng khung rỗng.

Về chứng nhận, tài liệu liệt kê CCC, CE, FCC, IC, KC, RCM, UKCA, UL, CB, CMIM và PSE — danh sách này thường được hồ sơ thầu trích lại nguyên văn. Thông số tóm tắt theo bản Luxwave đã đối chiếu cũng được đăng tại trang sản phẩm NovaStar H5.

Tải PDF H5 chính hãng ở đâu và bản nào mới nhất?

Nguồn gốc của tài liệu là NovaStar; hãng phát hành datasheet qua hệ thống tài liệu trên novastar.tech, và Luxwave lưu bản đã đối chiếu trong khu tài liệu tải về kèm trang sản phẩm. Điều đáng lưu ý hơn nơi tải là cách kiểm tra bản: mỗi tập thông số H Series mở đầu bằng trang Change History ghi số phiên bản, ngày phát hành và đúng những gì đã thay đổi. Chỉ cần nhìn dòng đầu bảng đó là biết bản trong tay có còn dùng được để kê vật tư hay không.

Với H5, lịch sử phiên bản cho thấy tài liệu này thay đổi khá nhanh vì hệ card liên tục được bổ sung:

Hệ quả thực tế: một bản PDF tải từ năm 2024 sẽ không có card sending quang bản enhanced — tức thiếu luôn mức tải 78 triệu điểm ảnh — và vẫn còn mô tả card đã bị gỡ khỏi tài liệu hiện hành. Đó là lý do nên kiểm số phiên bản trước khi dùng tài liệu để lập danh mục vật tư cho một hồ sơ.

Bảng thông số H5 trong PDF ghi những gì?

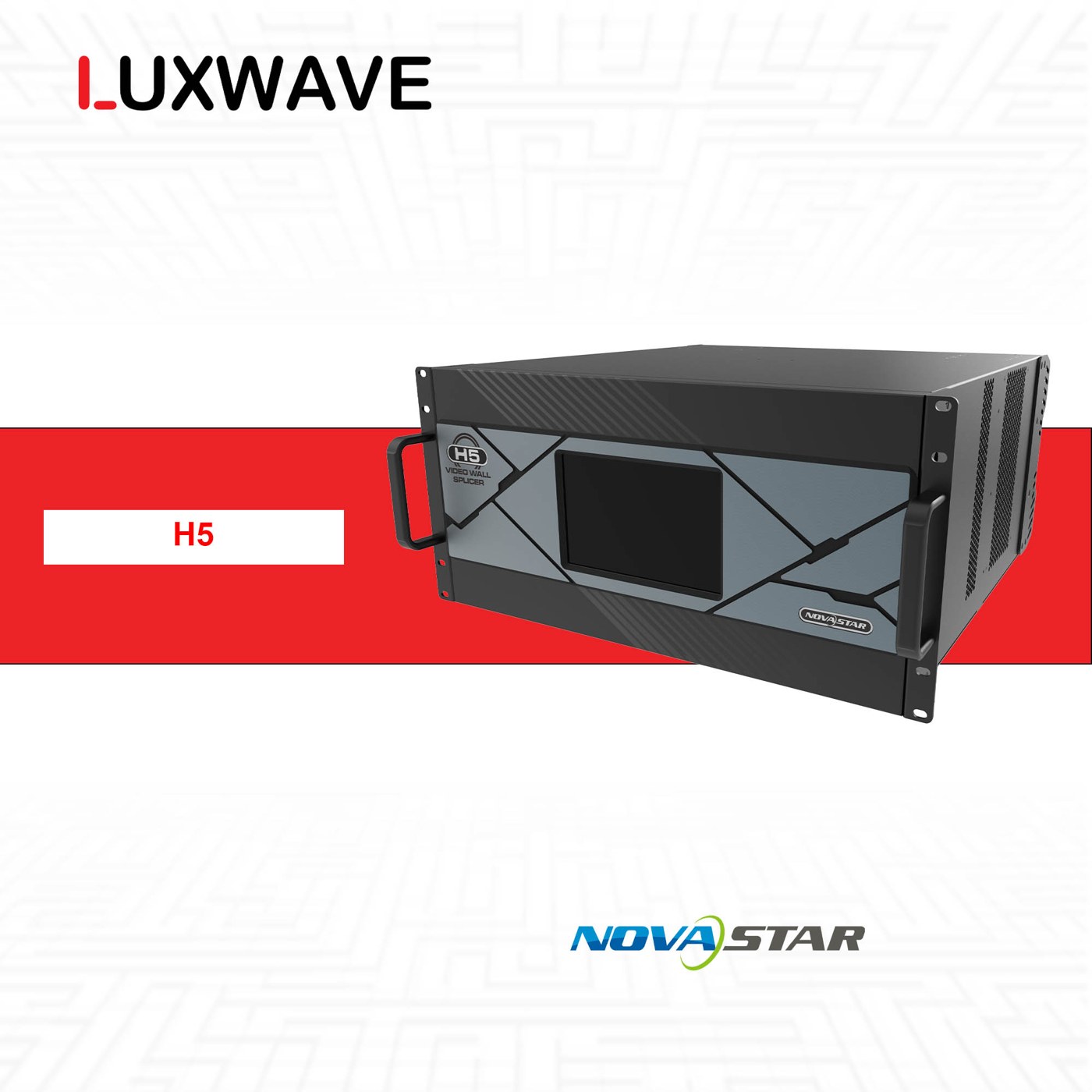

Bảng Specifications nằm ở trang 8 của tài liệu, gói toàn bộ phần khung máy vào chưa đầy một trang. Đây là phần được trích lại nhiều nhất khi làm hồ sơ, nên đáng chép đúng cả đơn vị lẫn điều kiện đo. Điểm cần nhớ: các con số dung lượng nói về khung và số card, còn sức tải điểm ảnh lại phụ thuộc loại card sending lắp vào — hai nhóm số này nằm cùng một bảng nhưng không thay thế được cho nhau.

Vài mục trong phần tính năng cũng thường được hỏi lại: H5 giữ được tới 2.000 preset, thời gian chuyển preset dưới 60 ms, độ trễ từ nguồn vào tới card thu có thể xuống thấp tới một khung hình, và máy xử lý được HDR10 lẫn HLG với chuỗi 10-bit. Máy điều khiển qua trình duyệt theo kiến trúc B/S nên không phải cài phần mềm riêng, và hỗ trợ điều khiển qua hệ trung tâm bằng OpenAPI hoặc SNMP.

Sức tải điểm ảnh của H5 đọc thế nào cho đúng?

Đây là chỗ dễ trích sai nhất. Tài liệu ghi bốn mức sức tải khác nhau cho cùng một máy, tương ứng bốn loại card sending; con số 78 triệu điểm ảnh chỉ đúng khi lắp đủ ba card sending quang bản enhanced. Toàn bộ các mức này quy về cùng một đơn vị gốc trong tài liệu: một cổng Gigabit gánh 650.000 điểm ảnh ở 8-bit và chỉ 325.000 điểm ảnh khi chuyển sang 10-bit. Bỏ qua điều kiện bit depth là cách nhanh nhất để dự toán hụt một nửa.

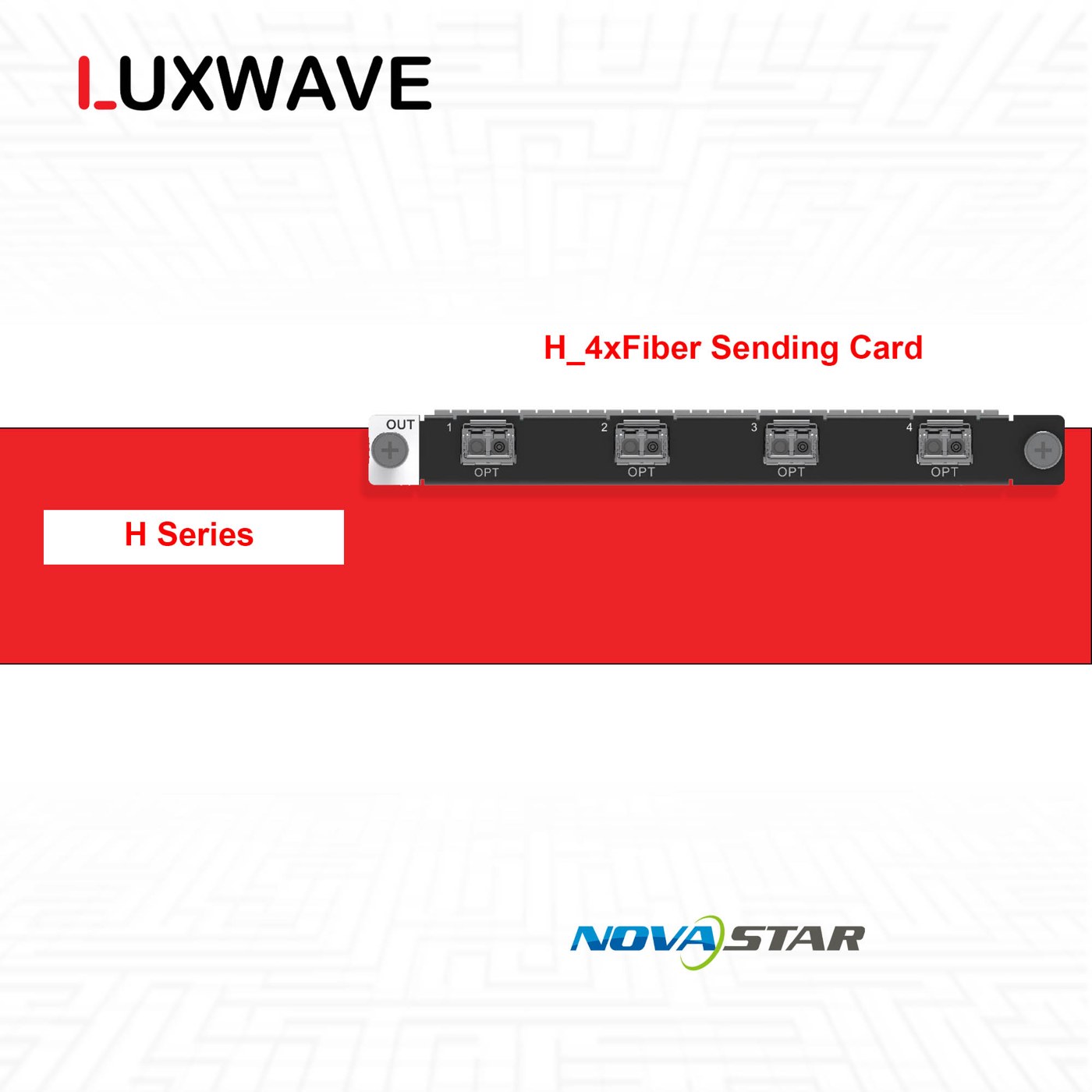

Với card quang, tài liệu quy đổi thẳng: một cổng OPT bằng 8 cổng Gigabit ở bản thường và bằng 10 cổng ở bản enhanced, cự ly truyền tới 10 km với module single-mode và 300 m với multi-mode. Bản enhanced còn hỗ trợ free topology — không bắt buộc mỗi cổng phải tải một vùng hình chữ nhật — nhưng yêu cầu cấu hình bằng NovaLCT từ V5.4.8 trở lên. Cách quy đổi từ điểm ảnh sang số cabinet thực tế được giải thích kỹ hơn trong bài card thu màn LED gánh được bao nhiêu module.

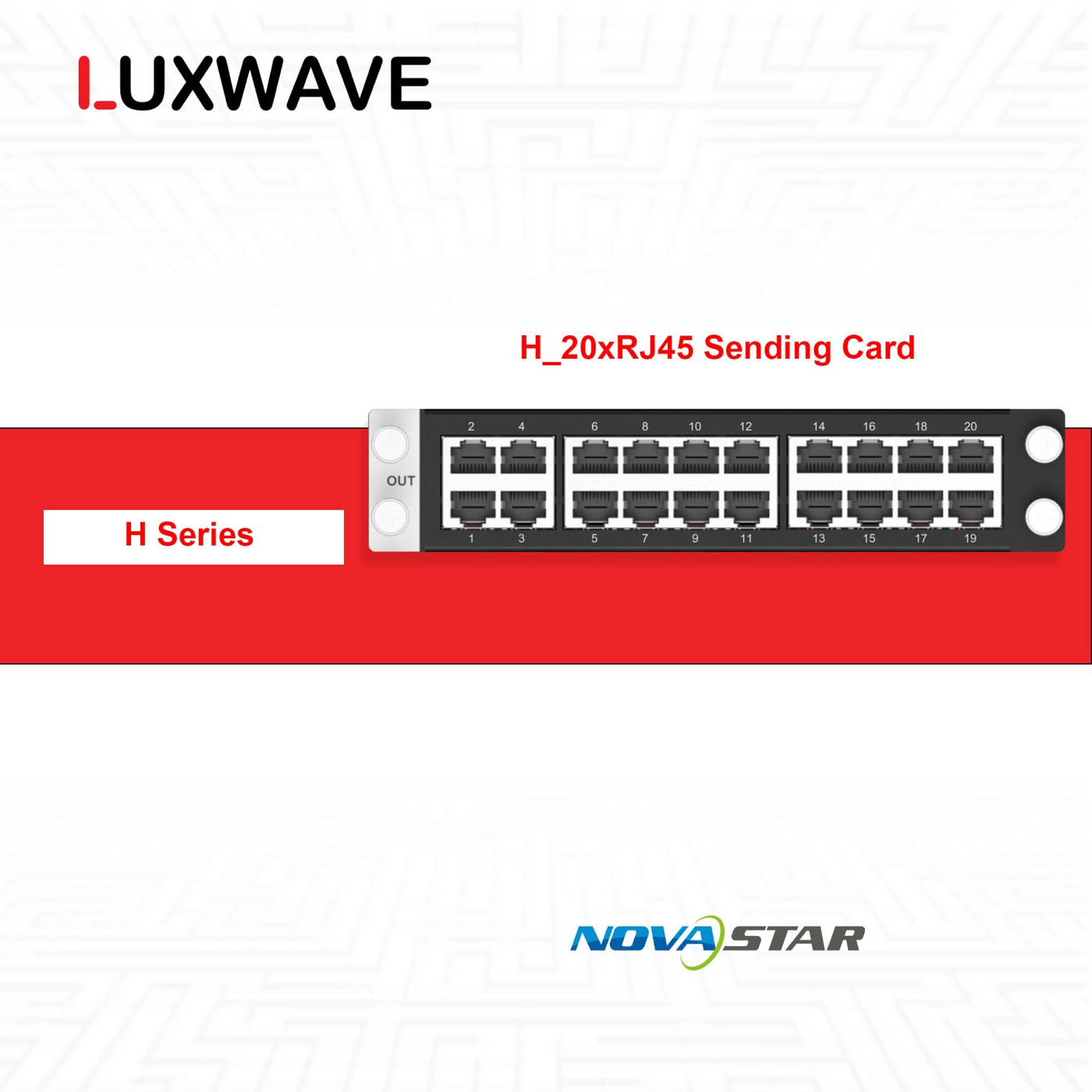

Một ràng buộc nữa hay bị bỏ qua: các loại card sending không trộn lẫn trên cùng một màn. Card quang không dùng chung với card H_20xRJ45 hay H_16xRJ45+2xfiber để tải cùng một màn, và bản enhanced cũng không dùng chung với card quang thường. Nếu màn được chia thành nhiều vùng do các card khác loại tải, đó phải là các màn riêng trong cấu hình.

PDF liệt kê những card nào cắm được vào H5?

Phần dài nhất của tài liệu là mô tả từng card, chia thành bốn nhóm: card đầu vào, card đầu ra, card preview và card điều khiển, cộng mô-đun nguồn H_800W. Sơ đồ mặt sau đi kèm quy ước ký hiệu khe cắm rất đáng nhớ khi lắp: khe in "I-x" chỉ nhận card vào, khe "O-x" chỉ nhận card ra, còn khe "MVR" dành riêng cho card preview. Cắm nhầm nhóm là lỗi lắp đặt phổ biến ở lần đầu tiếp cận dòng máy này.

Danh sách card đầu vào của bản V1.16.0 trải từ những cổng quen thuộc như HDMI, DP, DVI, VGA, CVBS tới các cổng chuyên dụng hơn: H_1xHDMI2.1+1xDP1.4 nhận tới 8192×4320@30Hz, H_1x12G SDI, H_4x3G SDI, H_2xRJ45 IP cho camera IP với năng lực giải mã 4 luồng 4K×2K hoặc 64 luồng D1 trên một card, H_1xNDI, và H_1xST2110 với hai cổng quang 25G theo chuẩn SMPTE ST 2110 kèm dự phòng ST 2022-7. Nhóm card AV-over-IP này được mổ xẻ riêng trong bài AV-over-IP ST 2110 cho màn LED, còn cách chọn card theo từng loại nguồn tín hiệu nằm ở bài các loại card I/O H Series.

Tài liệu cũng ghi thông số cơ khí và điện của từng card, hữu ích khi tính tải nguồn và làm mát: đa số card có kích thước 193 × 247,12 × 21,15 mm, nặng 500–550 g, riêng hai card sending RJ45 dày 41,25 mm, nặng 600 g và chiếm hai khe. Công suất tiêu thụ mỗi card trải từ 1,2 W ở card H_STD I/O tới 42 W ở các card quang, NDI và ST 2110 — chênh lệch đủ lớn để ảnh hưởng tới dự toán nguồn khi máy chạy đủ tải.

Mục Limitation On Use trong PDF cảnh báo gì?

Trang 6 của tài liệu là phần ngắn nhưng đắt nhất, vì nó ghi những giới hạn mà bảng thông số không nói. Đầu tiên là giới hạn lớp: một card hỗ trợ tối đa 16 lớp 2K, 8 lớp dual-link, 4 lớp 4K hoặc 2 lớp 8K; vượt ngưỡng đó trong preset đang chạy hoặc preset sắp chuyển tới thì hiệu ứng mờ dần không còn, hệ tự chuyển sang cắt cảnh. Với phòng điều hành cần chuyển cảnh mượt trước khách, đây là chi tiết nên biết trước khi hứa.

Tiếp theo là quy tắc dung lượng lớp bám theo dung lượng cổng chứ không theo nguồn: cắm một nguồn 1080p vào cổng HDMI 2.0 thì lớp mở ra vẫn tính là lớp 4K, trừ khi đổi dung lượng cổng trên trang web quản trị. Đây là nguyên nhân thường gặp khi số lớp thực dựng được ít hơn kỳ vọng. Ngoài ra, chỉ card quang đầu vào mới ghép được nhiều nguồn trên một card, và nguồn đã ghép thì không cắt xén được; nguồn NDI và camera IP thì không đặt được quan hệ dự phòng.

Phần cuối hướng dẫn đọc trạng thái cổng quang trên giao diện web: cổng hiện màu xám nghĩa là chiều phát bình thường còn chiều thu bất thường nhưng hình vẫn hiển thị, còn màu xanh có thể là cả hai chiều bình thường hoặc chiều phát lỗi khiến màn tối — nên phải soi kèm hình thực tế chứ không kết luận theo màu. Lớp giám sát và chuyển nguồn của cả phòng được bàn trong bài bộ xử lý video wall và KVM cho phòng chỉ huy.

Chốt lại: dùng PDF H5 thế nào khi dự toán dự án?

Trình tự đọc tài liệu cho gọn: xem Change History để chắc bản còn mới, sang bảng Specifications lấy giới hạn khung (10 card vào, 3 card ra, 48 lớp, 5U, 400 W), rồi mới xuống phần card để chốt danh mục theo số nguồn tín hiệu thật và tổng điểm ảnh màn. Nhớ quy tổng điểm ảnh về đúng bit depth định chạy trước khi chọn loại card sending, và kê thêm card audio nếu hệ cần tiếng, vì H5 không xuất âm thanh khi thiếu card này.

Nếu sau khi cộng số nguồn vào thấy vượt 40 kênh, hoặc tổng điểm ảnh vượt mức card sending của khung 5U, bài toán chuyển sang chọn khung lớn hơn — so sánh năm khung của dòng nằm ở bài chọn chassis H Series từ H2 đến H20, còn bối cảnh sử dụng điển hình của lớp thiết bị này nằm ở giải pháp trung tâm chỉ huy. Khi đã có danh sách nguồn tín hiệu và kích thước màn, gửi qua trang nhận báo giá để Luxwave dựng cấu hình card và dự toán theo hiện trạng thay vì ước lượng từ một con số tải tối đa.
