Mapping mặt tiền tòa nhà cần bao nhiêu máy chiếu?

Một mặt tiền toà nhà rộng 36 m, cao 15 m, chiếu từ bên kia quảng trường: cần mấy máy chiếu? Phần lớn tài liệu tiếng Việt trả lời bằng một dải độ sáng thô kiểu mười tới mười lăm nghìn ANSI trở lên, tức là chưa trả lời. Số máy không rơi ra từ độ sáng. Nó rơi ra từ ba phép tính nối nhau: khung bao mặt tiền, tỉ lệ chiếu ứng với chỗ đặt được máy, và phần chồng mép giữa các vùng, rồi được kiểm tra ngược bằng cỡ hình tối đa của dòng máy. Bài này chạy trọn ba phép tính đó trên một mặt tiền cụ thể rồi đối chiếu với mốc quy đổi từ bốn dự án đã công bố của Appotronics. Phần kể chuyện dự án nằm ở bài mapping công trình bằng máy chiếu laser; bài này là phần tính toán đi từ mặt tiền của bạn ra số máy.

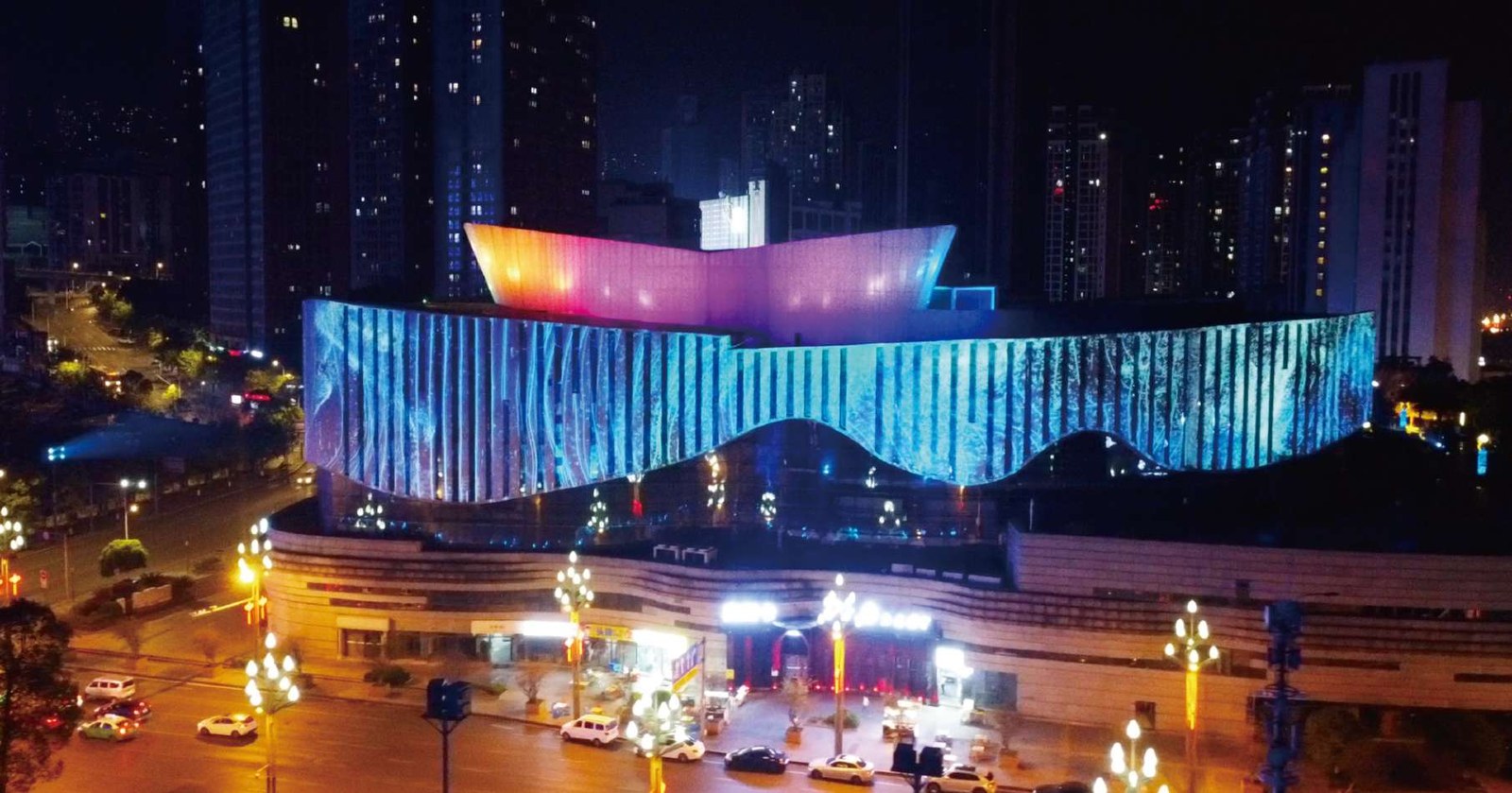

Đo mặt tiền tòa nhà thế nào cho đúng?

Bắt đầu bằng khung bao, tức hình chữ nhật nhỏ nhất bao trọn phần mặt tiền sẽ có hình, lấy chiều rộng nhân chiều cao. Ví dụ xuyên suốt bài dùng mặt tiền rộng 36 m và cao 15 m, cho khung bao 540 m². Nhưng khung bao không phải diện tích sẽ sáng. Phải trừ đi mảng kính lớn không giữ được hình, ban công và ô văng hắt bóng, biển hiệu, cây xanh che chắn cùng những phần bị vật cản bên đường cắt mất. Trừ khoảng một phần tư, bề mặt thật sự nhận hình còn chừng 405 m².

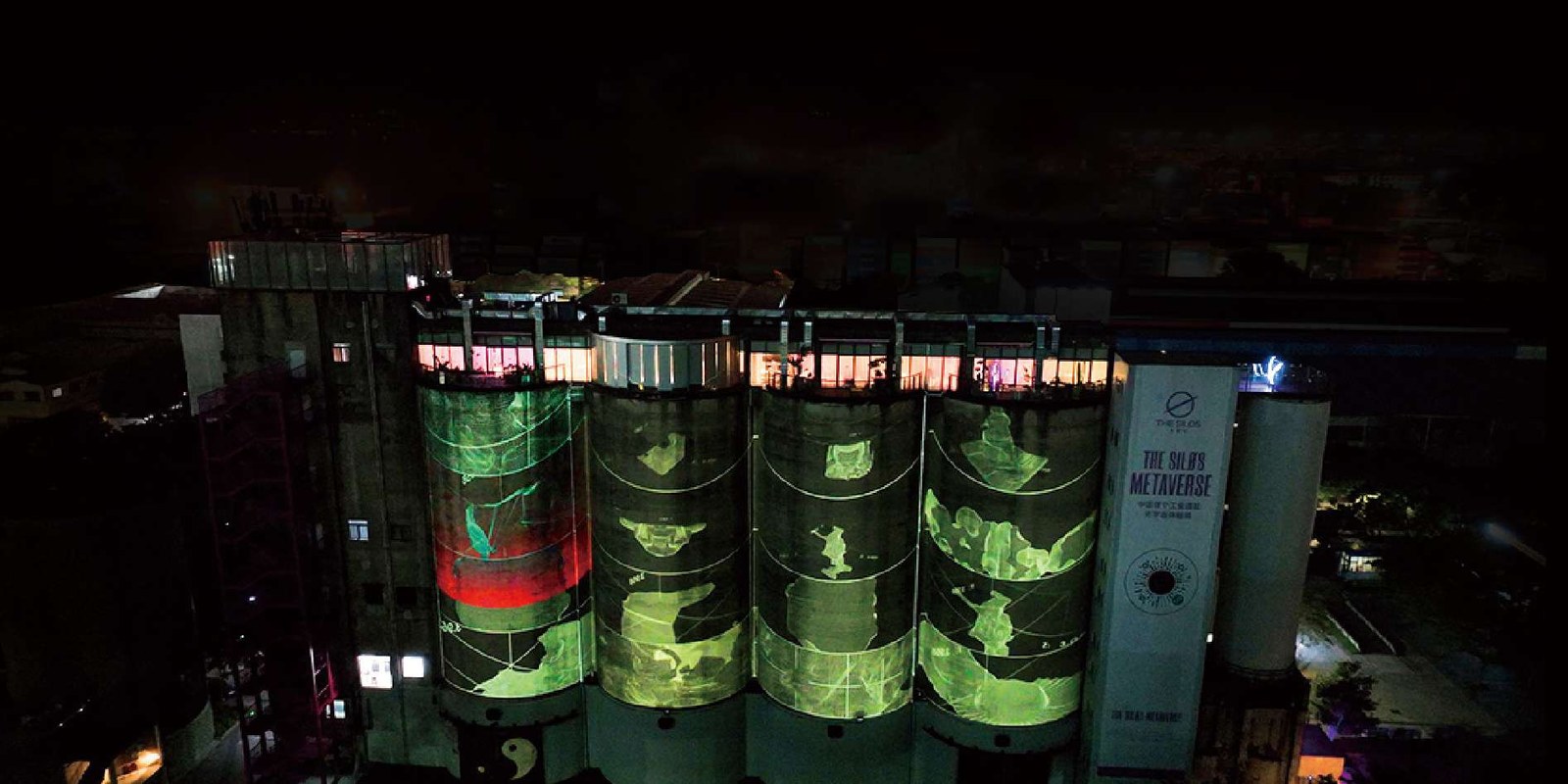

Với công trình phẳng, hai con số này gần nhau. Với công trình có khối nhô ra, bậc giật cấp hoặc hàng cột, diện tích bề mặt thật lớn hơn khung bao khá nhiều, trong khi phần được chiếu lại nhỏ hơn: mặt bên của khối chỉ nhận sáng nếu nó quay về phía máy, còn mặt khuất thì tối hoàn toàn và đổ bóng sang mảng bên cạnh. Vì vậy nên dùng khung bao để tính số vùng chiếu và cỡ hình, còn bề mặt thật để đánh giá bóng đổ và mức chi tiết nội dung. Trộn hai đại lượng này là nguồn sai số lớn nhất ở bước dự toán.

Cách kiểm tra nhanh ngoài công trường: đứng đúng vị trí dự kiến đặt máy, chụp một tấm ảnh mặt tiền rồi tô lên ảnh những mảng chắc chắn không nhận được hình. Góc nhìn từ đúng điểm đặt máy cho biết ngay phần nào bị cây hay cột đèn cắt mất, phần nào bị ban công che.

Đặt máy ở đâu thì cần tỉ lệ chiếu bao nhiêu?

Vị trí đặt máy gần như luôn bị mặt bằng quyết định trước, và chính nó quyết định ống kính. Công thức cần nhớ: khoảng cách từ máy tới bề mặt bằng tỉ lệ chiếu nhân chiều rộng vùng chiếu. Chiều rộng chứ không phải đường chéo, và nếu bạn chỉ có đường chéo thì quy đổi bằng cách nhân 0,8716 với hình tỉ lệ 16:9 hoặc 0,8480 với hình 16:10. Máy chiếu lắp cố định công suất lớn của Appotronics cho hình 1.920 x 1.200 điểm ảnh, tức tỉ lệ 16:10, nên hệ số 0,8480 là con số dùng thường xuyên hơn.

Quay lại ví dụ. Quảng trường trước toà nhà chỉ cho lùi 55 m, và mặt tiền rộng 36 m được chia thành ba cột. Mỗi cột rộng 12 m, cộng thêm 15% chồng mép thành 13,8 m cho mỗi vùng chiếu. Tỉ lệ chiếu cần là 55 chia 13,8, bằng 3,99:1. Tra danh mục ống kính họ AL-TL của dòng G và T Pro: mã AL-TL213LZ chạy 2 đến 4:1 nên ở 55 m chỉ thu được hình hẹp nhất 13,75 m, thiếu đúng vài centimet. Mã AL-TL366LZ chạy 3,66 đến 5,94:1, ở 55 m cho dải 15,0 xuống 9,26 m, nên 13,8 m nằm gọn bên trong.

Đây là chỗ nhiều phương án lệch ngay từ đầu: chọn mã ống kính rơi đúng mép dải zoom thì thi công lệch vài chục centimet là hết dư địa. Cách đọc bảng tỉ lệ chiếu đầy đủ cho cả bốn họ ống kính nằm ở bài chọn ống kính máy chiếu theo tỉ lệ chiếu, còn nếu muốn thử nhanh nhiều phương án khoảng cách khác nhau thì dùng công cụ chọn ống kính máy chiếu rồi mới chốt vị trí trạm.

Chồng mép làm số máy tăng thêm bao nhiêu?

Hai vùng chiếu cạnh nhau không được đặt khít mép mà phải phủ đè lên nhau một dải, để phần mềm và máy hoà dần độ sáng thành một hình liền. Bỏ qua bước này là lỗi phổ biến nhất khi lập bảng khối lượng, vì phép chia đơn thuần luôn cho ít máy hơn thực tế. Bảng thông số 2025 ghi ghép mép ngang và dọc là tính năng có sẵn trong máy ở cả nhóm công suất lớn, kèm chỉnh hình thang và chỉnh đa điểm, nên với nhiều cấu hình không phải mua thêm bộ xử lý ghép rời.

Tiếp tục ví dụ để thấy phần dôi ra. Mỗi vùng rộng 13,8 m, ở tỉ lệ 16:10 sẽ cao 8,63 m. Một hàng hình chỉ phủ được 8,63 m trong khi mặt tiền cao 15 m, nên phải xếp hai tầng: hai hàng cho 17,25 m, dư 2,25 m dùng làm chồng mép dọc và biên an toàn. Ba cột nhân hai hàng ra sáu máy. Tổng khung hình của sáu máy là 715 m² trong khi khung bao mặt tiền chỉ 540 m²; phần chênh 175 m² chính là chồng mép cộng phần tràn ra ngoài rìa công trình, và phần tràn đó sẽ bị che đen bằng mặt nạ nội dung.

Chia vùng theo lưới không phải cách duy nhất. Khi mặt tiền có nhịp kiến trúc rõ, chia theo trục cột hoặc theo tầng giúp giấu đường ghép vào đúng khe kiến trúc. Nguyên tắc chung là đường chồng mép nên rơi vào chỗ có chi tiết, tránh rơi giữa mảng phẳng lớn nơi mọi sai lệch độ sáng đều lộ. Với dự án mặt dựng toà nhà chạy nhiều đêm, nên chừa thêm máy dự phòng cho vùng trung tâm.

Một máy phủ được bao nhiêu mét vuông mặt tiền?

Bốn dự án đã công bố của Appotronics cho dải mốc đủ dùng để kiểm tra chéo kết quả tự tính. Show Tết Nguyên tiêu tại cổng Thái Hoà trong Tử Cấm Thành phủ 3.000 m² bằng 20 máy, tức 150 m² mỗi máy, chiếu từ 65 đến 80 m. Mặt tháp Baoyu ở thị trấn văn hoá Wuyuan cao 59 m rộng 33 m, khung bao khoảng 1.950 m², dùng 8 máy đặt hai bên tháp, tức chừng 240 m² mỗi máy. Đây là các dự án do chính hãng thực hiện, không phải công trình Luxwave thi công.

Hai dự án còn lại kéo dải lên rất cao. Dạ tiệc ánh sáng Shougang phủ 14.000 m² bằng 45 máy 60.000 lumen, tức khoảng 311 m² mỗi máy, với trạm chiếu xa nhất cách tháp giải nhiệt chừng 260 m. Tháp giải nhiệt Ordos Montai phủ hơn 20.000 m² chỉ với 30 máy trên 30.000 lumen, chiếu từ khoảng cách hơn 200 m, tương đương hơn 660 m² mỗi máy. Quy luật rút ra rất rõ: cự ly càng xa và máy càng sáng thì số mét vuông mỗi máy gánh càng lớn, vì lùi xa cho phép mở rộng vùng chiếu mà vẫn giữ được độ rọi.

Ví dụ 36 x 15 m ở trên ra 90 m² khung bao mỗi máy, dày hơn cả mốc 150 m² của Tử Cấm Thành, vì hai lý do có thật: cự ly chỉ 55 m và mặt tiền ngang dẹt buộc phải xếp hai tầng hình. Nếu quảng trường cho lùi 110 m, mỗi vùng rộng gấp đôi và bài toán rơi về ba máy một hàng. Đây là lý do nên khảo sát điểm đặt máy trước khi chốt ngân sách thiết bị.

Cỡ hình tối đa chặn bài toán ở đâu?

Sau khi ra số máy, phải kiểm tra ngược bằng khung hình mà dòng máy cho phép, vì đủ lumen chưa chắc đã đủ khung. Bảng thông số 2025 ghi cỡ hình của dòng G Series và T Pro là 70 đến 1.000 inch. Ở tỉ lệ 16:10, mức 1.000 inch tương đương đường chéo 25,4 m, rộng 21,5 m và cao 13,5 m, tức khoảng 290 m² cho một khung hình. Vùng chiếu tính ra lớn hơn con số này thì bắt buộc phải chia nhỏ thêm, dù độ sáng vẫn còn dư.

Các dòng khác có trần thấp hơn nhiều. S Pro dừng ở 600 inch, tương đương 12,9 x 8,1 m, khoảng 104 m² mỗi khung. D Pro dừng ở 300 inch, tức 6,5 x 4,0 m, chỉ chừng 26 m². Quay lại ví dụ: mỗi vùng chiếu rộng 13,8 m ở tỉ lệ 16:10 có đường chéo 16,3 m, tương đương 641 inch. Con số này nằm gọn trong dải của G và T Pro nhưng đã vượt trần 600 inch của S Pro, nên cùng một bài toán, chọn sai dòng máy là phải tăng số máy chứ không phải tăng độ sáng.

Trần khung hình cũng là công cụ soát lỗi ngược rất nhanh. Nếu mật độ tự tính ra trên 300 m² mỗi máy mà công trình lại ở gần, gần như chắc chắn phương án đang thiếu máy hoặc sai giả thiết về cự ly. Ngược lại, mật độ dưới 100 m² mỗi máy ở cự ly xa thường là dấu hiệu chia vùng vụn hơn cần thiết.

Vì sao mặt tiền càng lớn thì hình càng tối?

Lumen là tổng lượng sáng phát ra, còn cái mắt cảm nhận là lượng sáng trên mỗi mét vuông bề mặt. Cùng một máy, hình càng lớn thì lượng sáng bị trải càng mỏng, và điều này không phụ thuộc khoảng cách đặt máy mà chỉ phụ thuộc diện tích hình. Lấy T Pro AL-TU34KA với 34.000 lumen ghi theo cách đo tâm ảnh: trải trên khung hình 119 m² của ví dụ trên thì trung bình khoảng 286 lumen mỗi mét vuông, còn nếu kéo hình lên trần 1.000 inch tức 290 m², con số rơi về khoảng 117.

Bề mặt cũng ăn sáng khác nhau. Tường sơn sáng màu và phẳng trả lại nhiều ánh sáng hơn hẳn bê tông thô, gạch tối màu hay kim loại đã xỉn, nên hai công trình cùng diện tích có thể cần mức lumen chênh nhau đáng kể. Catalog Appotronics không công bố bảng lux mục tiêu theo loại bề mặt, vì vậy không nên tự gán hệ số phản xạ cho tường rồi tính ngược ra số máy. Cách làm đúng là bắn thử tại hiện trường, đúng khung giờ chạy show và đúng mức ánh sáng nền của đèn đường cùng biển quảng cáo xung quanh.

Nhiệt độ là ràng buộc cuối cần đưa vào ngay từ bản vẽ trạm chiếu. Bảng thông số 2025 ghi dải nhiệt làm việc của G và T Pro là 0 đến 45°C, các dòng còn lại 0 đến 40°C. Chú thích cùng dòng nêu độ sáng giảm còn 50% nếu nhiệt độ môi trường vượt 35°C, ghi chung với điều kiện chạy chế độ vùng cao, nên điều kiện áp dụng cụ thể cần hỏi lại hãng. Với cabin kín ngoài trời, chọn dòng máy và tính thông gió nên làm cùng lúc.

Checklist khảo sát trước khi chốt số máy:

Checklist dưới đây gom đúng những dữ kiện quyết định số máy, dùng cho buổi khảo sát đầu tiên trước khi có bản vẽ bố trí trạm chiếu. Mục tiêu là ra được một khoảng số máy đủ tin cậy để làm việc với đơn vị kỹ thuật, đồng thời tránh những chỗ hay bị bỏ sót khi so các phương án chào. Mọi mốc tham chiếu trong bài đều lấy từ dự án đã công bố của Appotronics, nên chúng là căn cứ đối chiếu chứ không phải cam kết cho công trình cụ thể.

1. Đo khung bao mặt tiền theo rộng nhân cao, đồng thời liệt kê phần không chiếu được: mảng kính lớn, ban công, ô văng, biển hiệu, cây xanh. Ghi riêng các khối nhô ra và bậc giật cấp vì chúng tạo bóng đổ.

2. Xác định điểm đặt máy và kiểm tra tầm nhìn từ đúng vị trí đó: khoảng cách tới mặt tiền, góc lệch so với trục vuông góc, vật cản như cột đèn, dây điện, tán cây và luồng phương tiện qua lại.

3. Kiểm tra nguồn điện tại trạm chiếu. Bảng thông số ghi T Pro AL-TU34KA tiêu thụ 2.800 W ở chế độ tiêu chuẩn, nên một trạm nhiều máy cần tính tổng công suất, tiết diện dây và phương án dự phòng ngay từ đầu.

4. Xác định đường tín hiệu từ phòng máy tới từng trạm. T Pro có cổng HDMI, DVI-D, HDBaseT, VGA, DisplayPort và hai cổng SDI, kèm cơ chế dự phòng hai kênh vào tự chuyển khi kênh chính lỗi; khoảng cách kéo dây quyết định chọn HDBaseT hay đi quang.

5. Đo mức ánh sáng nền xung quanh vào đúng giờ chạy show: đèn đường, đèn hắt mặt tiền, biển quảng cáo lân cận. Ghi rõ đèn nào tắt được, vì đây là yếu tố ảnh hưởng trực tiếp tới cảm nhận độ sáng.

6. Ghi điều kiện thời tiết và nhiệt độ: mùa mưa, gió, sương muối vùng ven biển, nhiệt độ trong cabin kín. Đối chiếu dải 0 đến 45°C của G và T Pro với 0 đến 40°C của các dòng còn lại, kèm mốc giảm sáng khi vượt 35°C.

7. Chốt lịch vận hành gồm số đêm mỗi năm và số giờ mỗi đêm để đối chiếu tuổi thọ nguồn sáng 20.000 giờ, là mốc mà catalog ghi độ sáng đã giảm khoảng 50% so với ban đầu theo mô phỏng gia tốc trong phòng thí nghiệm.

8. Quy mọi mã máy trong hồ sơ tham chiếu về dòng đang bán trước khi so phương án. Các mã như AL-TU33K, AL-S4K46 hay AL-GU20KA là máy đời cũ đã lắp trong dự án; danh mục 2025 chỉ còn AL-TU34KA cho T Pro và AL-GU22KA, AL-GU25KA cho dòng G. Khi cần cấu hình cho một mặt tiền cụ thể, gửi khung bao, vị trí đặt máy và lịch vận hành qua trang báo giá, hoặc tham khảo thêm cách bố trí cho sân khấu sự kiện khi show chỉ chạy vài đêm.
