Màn hình LED lưới mesh cho mặt dựng: chọn và thi công

Mặt dựng là nơi bài toán màn hình LED khác hẳn trong nhà: gió, nắng, độ cao và khả năng tiếp cận bảo trì quyết định cấu hình nhiều hơn cả độ phân giải. Màn hình LED lưới mesh sinh ra cho đúng bối cảnh đó — thân rỗng cho gió xuyên qua, nhẹ, bán trong suốt và đủ sáng để chọi nắng ngoài trời. Bài viết đi theo trình tự của một dự án mặt dựng thật: xác định mặt dựng có hợp với mesh không, chọn pixel pitch và độ sáng, tính tải gió cùng kết cấu, chuẩn bị điện và tín hiệu, lên kế hoạch bảo trì trên cao, rồi mới bóc tách chi phí để lấy báo giá đúng.

Màn hình LED lưới mesh hợp với mặt dựng nào?

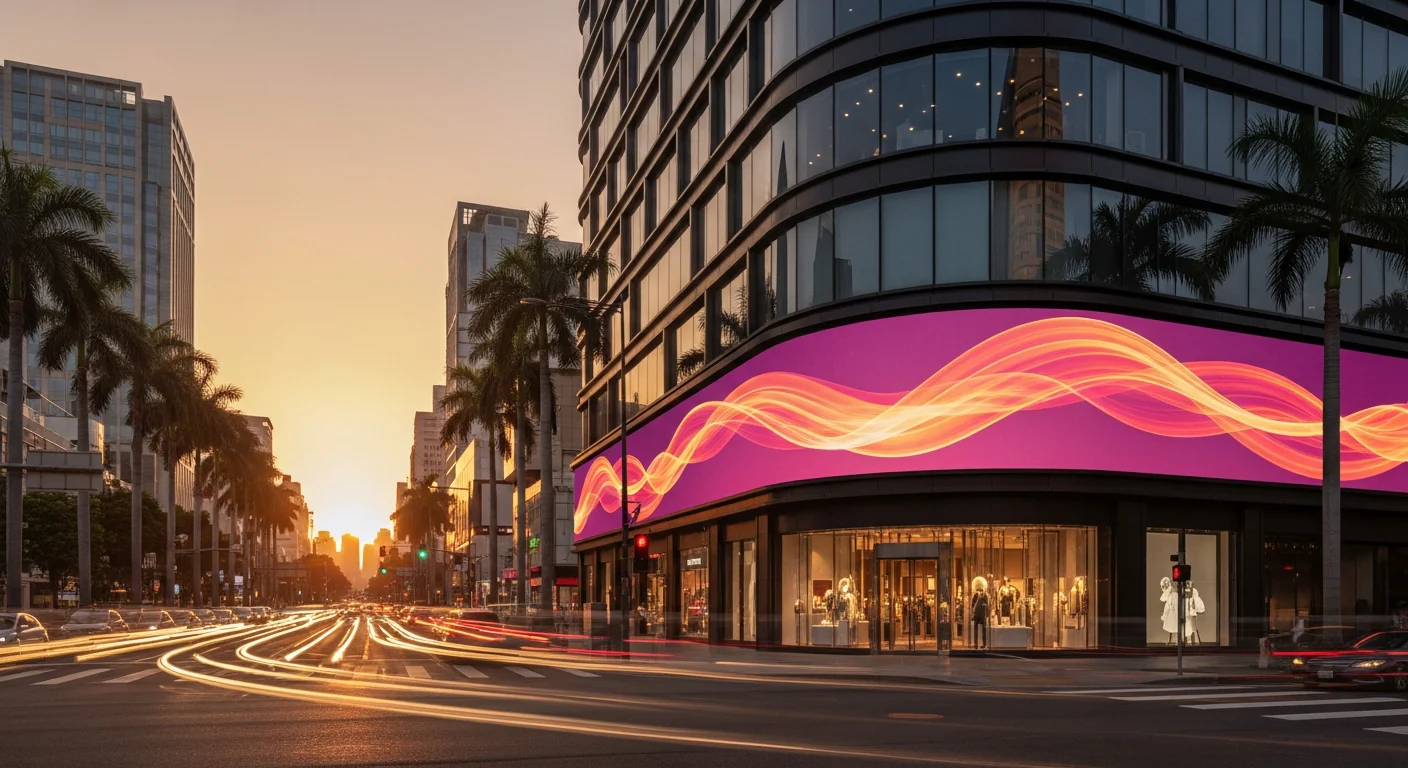

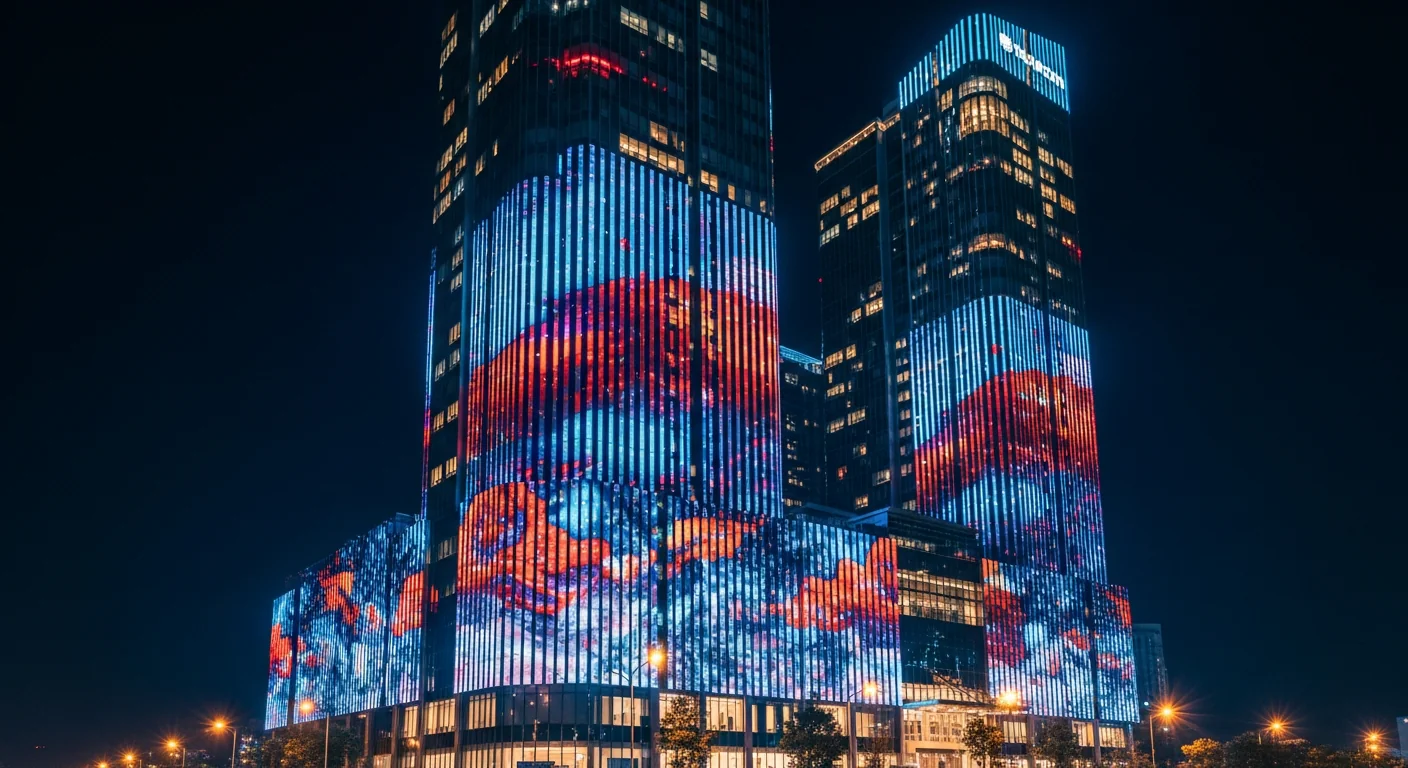

Màn lưới hợp nhất với ba nhóm mặt dựng: tường kính cao ốc muốn biến thành bề mặt truyền thông, mặt đứng landmark cần phủ hình khổ lớn nhìn từ xa, và dải biển tầm cao trên các trục phố thương mại. Điểm chung của cả ba là diện tích lớn, người xem đứng cách hàng chục mét trở lên, và kết cấu không cho phép treo thêm một tấm chắn gió kín. Ba nhóm này tương ứng với giải pháp mặt dựng tòa nhà, biển vây mặt tiền và biển quảng cáo DOOH ngoài trời trong danh mục Luxwave.

Ngược lại, có những vị trí không nên dùng mesh. Khi người xem đứng trong phạm vi vài mét, khi nội dung là bảng thông tin nhiều chữ nhỏ, hoặc khi mặt dựng đã được che chắn gió bằng kết cấu sẵn có, lợi thế thoáng gió của mesh không còn bù được phần độ nét bị đánh đổi. Trường hợp đó nên xét màn đặc hoặc màn trong suốt; bài màn LED lưới, trong suốt hay màn đặc so sánh ba nhánh theo từng tiêu chí, còn bài màn LED lưới (mesh) là gì giải thích cấu tạo và nguyên lý thoáng gió.

Chọn pixel pitch cho mặt dựng mesh thế nào?

Trình tự đúng là đi ngược từ người xem về màn, không đi từ catalog xuống công trình. Trước hết xác định cự ly xem gần nhất mà thiết kế đô thị cho phép: người đi bộ dưới vỉa hè, phương tiện trên đại lộ, hay khách ở toà nhà đối diện. Quy tắc nhanh trong ngành là cự ly xem tính bằng mét xấp xỉ trị số pixel pitch tính bằng milimet, nên một mặt dựng mà điểm nhìn gần nhất đã cách vài chục mét gần như không có lý do dùng pitch mịn.

Dòng mesh BOE BTS-ME chia theo các nhóm pitch thô P03-07, P15-31 và P31-31, tương ứng với dải cự ly xem từ trung bình tới rất xa. Chọn pitch thô ở đây không phải là hạ tiêu chuẩn mà là bỏ bớt phần chi phí không tạo ra khác biệt thị giác: mật độ đèn giảm kéo theo chi phí trên mỗi mét vuông giảm, trong khi mắt người ở cự ly đó vốn không phân giải nổi điểm ảnh. Điều cần khoá lại sớm là kích thước chữ và mảng màu trong nội dung, vì pitch thô đòi hỏi thiết kế nội dung theo mảng khối chứ không phải theo trang in.

Một điểm hay bị bỏ sót là tổng độ phân giải của cả mặt dựng, không chỉ pitch. Diện tích lớn nhân với pitch thô vẫn có thể cho ra tổng điểm ảnh rất cao, và con số này mới là thứ quyết định cấu hình bộ điều khiển cùng số cổng ra cần dùng. Vì vậy nên chốt sơ đồ chia vùng và tổng điểm ảnh cùng lúc với pitch, tránh tình trạng màn đã đặt xong mới phát hiện phần điều khiển phải nâng cấp.

Độ sáng bao nhiêu là đủ cho mặt dựng ngoài trời?

Độ sáng cho mặt dựng phải chọn theo hướng nắng chiếu vào mặt màn, không theo con số lớn nhất trong catalog. Mặt dựng hướng tây hoặc hướng nam bị nắng xiên trực tiếp buổi chiều cần dự phòng độ sáng cao hơn mặt bị che bởi công trình lân cận. Dòng BOE BTS-ME có các mức 5000, 6000 và 8000 nit; mức càng cao càng giữ được độ tương phản dưới nắng gắt, đổi lại là điện năng và nhiệt phải tính vào thiết kế.

Quan trọng không kém là chiều ngược lại: độ sáng ban đêm. Một mặt dựng chạy nguyên mức sáng ban ngày sau khi trời tối sẽ gây chói cho cư dân xung quanh và phương tiện lưu thông, đồng thời đốt điện vô ích. Thực hành chuẩn là gắn cảm biến ánh sáng môi trường và cấu hình lịch dimming theo khung giờ ngay từ khi nghiệm thu, thay vì để mức sáng cố định rồi chỉnh tay khi có phản ánh.

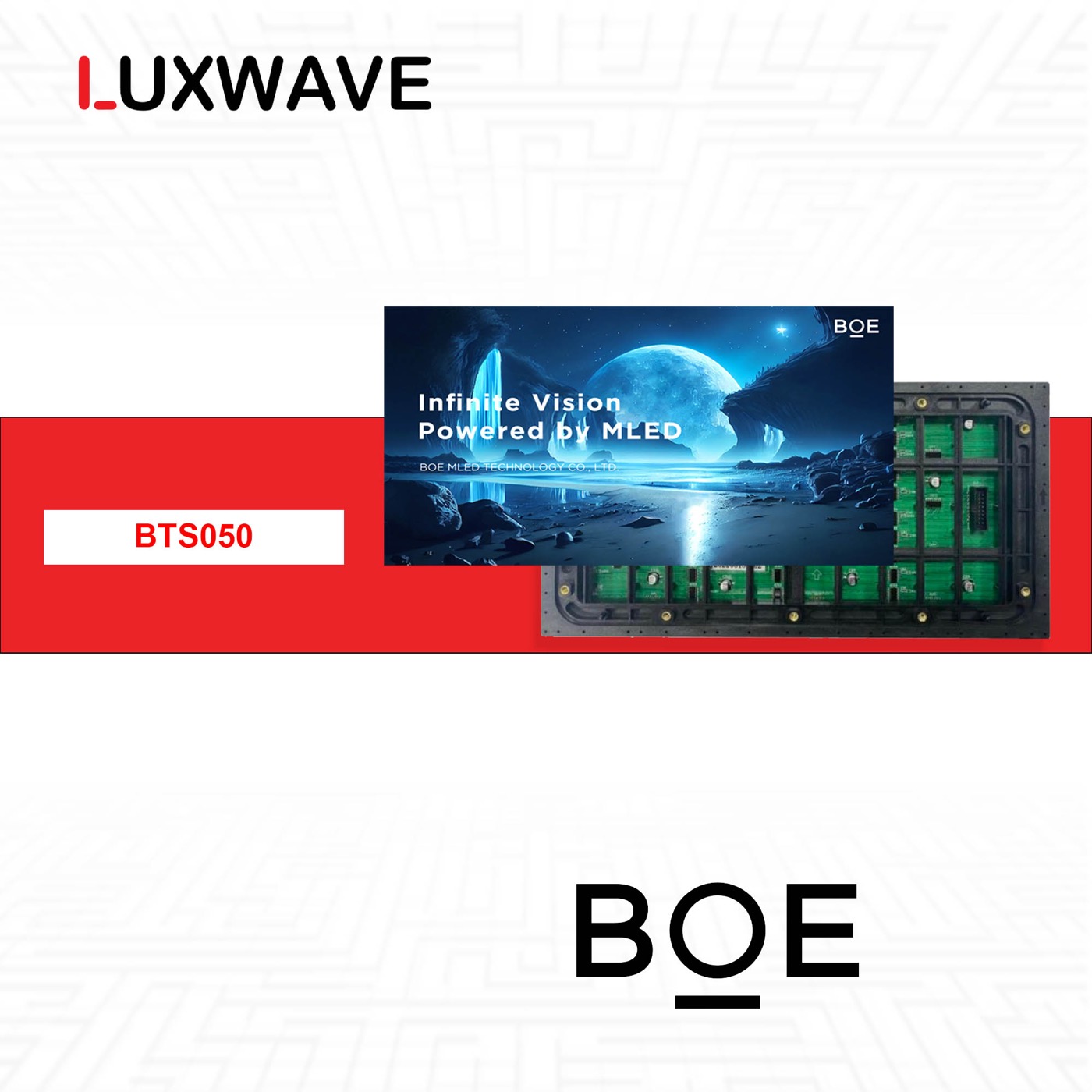

Nếu công trình vừa cần độ nét ở cự ly gần vừa cần diện tích lớn phía trên cao, phương án phân vùng thường tối ưu hơn chọn một loại cho tất cả: dùng module đặc như BOE BTS050 với độ sáng từ 5000 nit và chuẩn IP65 cho dải tầm thấp người xem đứng gần, còn phần mặt dựng cao và rộng thì dùng mesh. Cách chia này giữ chất lượng hình ở nơi cần và giữ lợi thế thoáng gió ở nơi gió mạnh.

Tải gió và kết cấu khung cần tính ra sao?

Đây là hạng mục không được rút gọn. Cấu trúc lưới làm giảm diện tích hứng gió so với màn đặc cùng kích thước, nhưng nó không xoá bỏ nghĩa vụ tính toán: khung đỡ, điểm neo vào kết cấu công trình và tải trọng bản thân màn vẫn phải do đơn vị kết cấu tính theo tiêu chuẩn hiện hành, trong đó TCVN 2737 về tải trọng và tác động là căn cứ quen thuộc cho phần tải gió tại Việt Nam. Áp lực gió tăng theo độ cao lắp đặt, nên cùng một diện tích màn ở tầng 5 và tầng 25 là hai bài toán khác nhau.

Phần nhẹ của mesh giúp ích rõ nhất ở các dự án cải tạo. Panel dòng BTS-ME làm bằng hợp kim nhôm, khổ 500×1500mm, nên tải trọng bản thân đặt lên mặt dựng có sẵn thấp hơn màn đặc cùng diện tích, giảm khối lượng gia cố phải can thiệp vào kết cấu gốc. Dù vậy, hồ sơ vẫn cần bản vẽ khung, thuyết minh tính toán và biện pháp thi công được duyệt trước khi đặt hàng, vì mọi thay đổi sau khi màn đã về đều tốn kém.

Kinh nghiệm triển khai cho thấy nên khoá ba thứ cùng lúc trước khi ký hợp đồng cung cấp: kích thước phủ bì thực tế của mặt dựng sau khi trừ các chi tiết kiến trúc, cao độ đặt hàng dưới và hàng trên của màn, và vị trí các điểm neo khả thi trên kết cấu. Ba thông tin này quyết định số panel, sơ đồ ghép và cả cách chia vùng điện phía sau.

Mặt dựng mesh cần hạ tầng điện và tín hiệu gì?

Một mặt dựng chỉ chạy ổn định khi phần sau màn được chuẩn bị đúng. Về điện, cần tuyến cấp riêng có thiết bị bảo vệ, phân pha cân bằng cho các vùng màn, hệ tiếp địa và chống sét cho thiết bị đặt ngoài trời trên cao. Về tín hiệu, cần đường cáp từ tủ điều khiển lên mặt dựng, dự phòng tuyến nếu công trình yêu cầu phát liên tục, và vị trí đặt bộ điều khiển ở khu vực trong nhà có điều hoà để thiết bị không phải chịu môi trường ngoài trời.

Lớp điều khiển quyết định việc vận hành hằng ngày dễ hay khó. Bộ điều khiển và receiving card của NovaStar là cấu hình phổ biến cho màn ngoài trời, cho phép đặt lịch phát, chỉnh độ sáng theo cảm biến, giám sát trạng thái từng vùng và cân màu sau khi lắp. Cần thống nhất từ đầu ai là người vận hành nội dung, phần mềm nào được dùng và cách đưa nội dung lên màn, vì đây là phần khách hàng chạm vào mỗi ngày sau bàn giao.

Cuối cùng là hồ sơ pháp lý và thoả thuận với chủ công trình. Mặt dựng quảng cáo ngoài trời chịu quy định về nội dung và giấy phép của địa phương, đồng thời việc khoan neo vào kết cấu thường cần chấp thuận của ban quản lý toà nhà. Nên xử lý song song với thiết kế kỹ thuật thay vì để sau, vì đây là nhóm việc dễ kéo dài tiến độ nhất.

Bảo trì và vận hành màn mesh trên cao thế nào?

Với mặt dựng, câu hỏi bảo trì phải được trả lời trước khi đặt hàng chứ không phải sau khi bàn giao. Cần xác định rõ sẽ tiếp cận màn bằng cách nào: gondola sẵn có của toà nhà, sàn thao tác phía sau, hay thuê thiết bị nâng mỗi lần xử lý sự cố. Cách tiếp cận quyết định luôn kiểu module được chọn, chiều tháo lắp và cả thời gian khắc phục khi có điểm lỗi trên cao.

Kế hoạch vận hành tối thiểu nên gồm ba việc: vệ sinh mặt màn theo chu kỳ phù hợp mức bụi của khu vực, kiểm tra định kỳ điểm neo cùng tình trạng khung đỡ, và giữ sẵn vật tư dự phòng gồm module, bộ nguồn và receiving card. Dự phòng tại chỗ là cách rẻ nhất để rút ngắn thời gian màn tối, vì phần lớn thời gian chờ trong sự cố mặt dựng nằm ở khâu chờ vật tư chứ không phải khâu thay thế.

Về nguyên tắc chăm sóc bề mặt và xử lý ẩm, quy trình cho màn ngoài trời có nhiều điểm chung với màn kính; bài bảo trì màn LED trong suốt mô tả các bước chống ẩm, chống xước và vệ sinh an toàn có thể tham khảo. Riêng với mặt dựng, cần bổ sung hạng mục kiểm tra gioăng và điểm đấu nối sau mỗi mùa mưa bão.

Chi phí gồm hạng mục nào và nên bắt đầu từ đâu?

Chi phí một mặt dựng mesh là phép cộng của nhiều hạng mục, nên so sánh bằng đơn giá mỗi mét vuông thường dẫn tới kết luận sai. Các nhóm cần bóc tách gồm: phần màn theo diện tích, pitch và độ sáng; kết cấu khung cùng chi phí gia cố; hệ điện, tiếp địa và chống sét; bộ điều khiển và phần mềm vận hành; thi công lắp đặt trên cao cùng hiệu chỉnh; và sau cùng là phương án bảo trì dài hạn kèm vật tư dự phòng.

Trong sáu nhóm đó, hai nhóm biến thiên mạnh nhất theo công trình là kết cấu và thi công trên cao — cùng một diện tích màn nhưng khác độ cao, khác cách tiếp cận, khác hiện trạng mặt dựng sẽ cho hai con số rất khác nhau. Đó cũng là lý do một dự toán đúng luôn cần khảo sát hiện trạng trước, thay vì lấy một mức giá nghe được ở công trình khác. Các yếu tố ảnh hưởng giá của nhóm màn nhìn xuyên được phân tích thêm trong bài màn LED lưới trong suốt và bài độ thấu quang chọn thế nào.

Bắt đầu bằng ba dữ kiện: ảnh và kích thước mặt dựng hiện trạng, cự ly xem gần nhất của người xem, và mục tiêu nội dung sẽ phát. Có ba dữ kiện này là đủ để dựng cấu hình sơ bộ và bóc tách hạng mục. Luxwave là thương hiệu màn LED thuộc Công ty CP Hồ Gia, phân phối chính hãng BOE và NovaStar tại Việt Nam; các dự án mặt dựng thực tế sẽ được cập nhật trong bài khi hoàn tất hồ sơ hình ảnh. Khi đã sẵn ba dữ kiện trên, hãy gửi yêu cầu qua trang nhận báo giá để được khảo sát và dự toán theo hiện trạng công trình.
