Màn hình LED là gì? Cấu tạo, phân loại và cách chọn từ A đến Z

Từ biển quảng cáo ngoài trời, sân khấu sự kiện tới phòng họp và trung tâm điều hành, màn hình LED đang thay dần máy chiếu, biển bạt và màn LCD ghép ở hầu hết không gian hiển thị lớn. Nhưng cùng một chữ "màn hình LED" lại có hàng chục cấu hình khác nhau về công nghệ, độ mịn và chi phí — người mới tìm hiểu rất dễ lạc giữa các thuật ngữ. Bài viết này là cẩm nang từ A đến Z: màn hình LED là gì, cấu tạo bên trong, pixel pitch, khác biệt trong nhà — ngoài trời, các công nghệ SMD, COB, GOB, trong suốt, mesh, ứng dụng chính và cách chọn nhanh theo nhu cầu, kèm đường dẫn tới bài chuyên sâu cho từng nhánh.

Màn hình LED là gì?

Màn hình LED là loại màn hình tự phát sáng, trong đó mỗi điểm ảnh là một cụm đèn LED ba màu đỏ, lục, lam gắn trực tiếp trên bo mạch. Các bo mạch này được sản xuất thành từng module tiêu chuẩn; module ghép thành cabinet, cabinet ghép thành màn lớn. Nhờ kiến trúc ghép đó, màn hình LED không bị giới hạn kích thước như tivi hay màn LCD: cần rộng bao nhiêu mét đều ghép được, và toàn bộ bề mặt là một mặt hình liền mạch, không có đường viền cắt ngang nội dung.

Điểm phân biệt quan trọng nhất nằm ở nguyên lý phát sáng. Màn LCD (gồm cả tivi) dùng đèn nền chiếu qua lớp tinh thể lỏng nên kích thước cố định theo tấm, muốn màn lớn phải ghép nhiều tấm và chấp nhận viền bezel giữa chúng. Màn hình LED phát sáng từ chính điểm ảnh, cho độ sáng cao hơn nhiều và ghép tự do theo module. So sánh chi tiết hai công nghệ có trong bài màn hình LED vs màn hình ghép LCD, còn khái niệm màn ghép nói chung được giải nghĩa ở bài video wall là gì.

Màn hình LED có cấu tạo như thế nào?

Một hệ màn hình LED hoàn chỉnh gồm bốn thành phần chính: module LED, cabinet, card thu và bộ điều khiển. Hiểu đúng bốn lớp này giúp bạn đọc được báo giá, biết mình đang trả tiền cho những gì và đối chiếu cấu hình giữa các nhà cung cấp. Nguyên tắc chung: phần hiển thị quyết định chất lượng hình ảnh và chiếm phần lớn chi phí, còn lớp điều khiển quyết định màn có vận hành đúng kịch bản hay không.

Cụ thể từng thành phần: module LED là tấm ghép nhỏ nhất chứa các điểm ảnh; cabinet là khung kim loại chứa nhiều module cùng bộ nguồn và card thu, được gia công chính xác để ghép sát nhau không hở khe; card thu nhận dữ liệu hình ảnh cho từng cabinet — số lượng và cách đấu quyết định một card thu gánh được bao nhiêu module; bộ điều khiển (card gửi hoặc bộ xử lý video all-in-one) nhận tín hiệu từ máy tính, player rồi chia đúng phần hình cho từng cabinet. Cách chọn thiết bị lớp này có trong bài chọn bộ điều khiển màn hình LED; dòng phổ biến cho dự án vừa và lớn là NovaStar VX2000 Pro.

Pixel pitch là gì và vì sao quyết định cấu hình?

Pixel pitch là khoảng cách giữa tâm hai điểm ảnh liền kề, đo bằng milimét: màn P2.5 có các điểm ảnh cách nhau 2,5mm. Pitch càng nhỏ, mật độ điểm ảnh càng cao, hình càng mịn khi đứng gần — và giá mỗi mét vuông càng tăng, vì lượng chip LED trên cùng diện tích nhiều hơn hẳn. Đây là thông số quan trọng nhất của mọi dự án màn hình LED: nó quyết định cự ly xem, tổng độ phân giải và phần lớn ngân sách.

Quy tắc chọn nhanh: cự ly người xem gần nhất tính bằng mét xấp xỉ trị số pitch tính bằng milimét — đứng cách 3m thì từ P3 trở xuống là không thấy hạt; muốn xem thoải mái dài giờ, nhiều đơn vị tư vấn nhân thêm hệ số 2–3. Dải thông dụng hiện nay: P0.9–P1.5 cho phòng xem gần, P2.0–P2.5 cho hội trường, P3–P4 cho sảnh lớn, P4–P10 cho ngoài trời. Hướng dẫn đầy đủ nằm trong bài cách chọn pixel pitch màn LED, còn công cụ quy đổi giữa kích thước và độ phân giải có ở bài cách tính kích thước, độ phân giải màn LED.

Màn hình LED trong nhà và ngoài trời khác nhau thế nào?

Trong nhà (indoor) và ngoài trời (outdoor) là hai dòng sản phẩm khác hẳn nhau, không phải một loại màn đem lắp hai chỗ. Khác biệt nằm ở ba trục: độ sáng — màn indoor khoảng 800–1.500 nits là đủ, màn outdoor phơi nắng cần 5.000–10.000 nits; chuẩn bảo vệ — indoor chỉ cần IP21–31, outdoor phải đạt IP65 mặt trước để chịu mưa nắng; và kết cấu — cabinet outdoor kín nước, tản nhiệt lớn, nặng hơn đáng kể so với cabinet indoor mỏng nhẹ.

Chọn sai dòng là lỗi đắt nhất: màn indoor đặt ngoài trời sẽ mờ tịt dưới nắng và hỏng vì ẩm chỉ sau vài tháng, thường mất luôn bảo hành; màn outdoor đem vào phòng lại dư sáng gây chói và tốn điện. Vị trí trung gian như màn sau kính hướng nắng cũng cần tính như bài toán ngoài trời về độ sáng. Phân tích đầy đủ có trong bài LED indoor vs outdoor: cách chọn, cùng hai bài nền tảng về độ sáng nits bao nhiêu là đủ và chuẩn IP65, IP66, IP67 cho LED ngoài trời.

Màn hình LED có những công nghệ nào?

Cùng một pixel pitch, chất lượng và độ bền của màn hình LED phụ thuộc công nghệ đóng gói chip — cách các chip LED được gắn và bảo vệ trên bo mạch. Ba nhánh đóng gói chính là SMD, COB và GOB; bên cạnh đó có hai dạng kết cấu đặc biệt là màn trong suốt và màn lưới mesh sinh ra cho mặt kính, mặt dựng. Mỗi nhánh có vùng phù hợp riêng, dưới đây là bản chất từng loại kèm bài chuyên sâu.

SMD: phổ biến nhất

SMD (Surface Mounted Device) đóng gói mỗi cụm điểm ảnh thành linh kiện rời rồi hàn lên bo mạch — đây là công nghệ của đa số màn hình LED trong nhà lẫn ngoài trời hiện nay, dải pitch trải rộng từ khoảng P1.2 tới P10. Ưu điểm là chi phí hợp lý, chuỗi cung ứng trưởng thành, dễ sửa từng điểm ảnh; hạn chế là chân chip lộ trên bề mặt nên nhạy va đập và ẩm hơn các công nghệ phủ kín. Dòng tiêu biểu phân khúc fine-pitch có BOE BTQ SMD trong nhà.

COB: liền khối, bền, fine-pitch

COB (Chip-on-Board) gắn chip LED trần trực tiếp lên bo rồi phủ một lớp bảo vệ liền khối lên toàn bề mặt — không còn linh kiện rời, nên chống va đập, chống ẩm tốt và làm được pitch siêu mịn dưới 1.0mm mà SMD khó ổn định. Đây là công nghệ flagship cho phòng họp, phòng điều hành và không gian cao cấp xem gần; dòng tiêu biểu là BOE BYH012V1. Đọc sâu ở bài màn hình LED COB là gì và cụm giá màn hình LED COB.

GOB: SMD phủ keo cho môi trường khắc nghiệt

GOB (Glue-on-Board) là màn SMD được phủ thêm lớp keo trong suốt lên toàn bộ bề mặt để chống va đập, bụi và ẩm — sinh ra cho màn cho thuê sự kiện dựng tháo liên tục và các vị trí người chạm tay được. GOB giữ ưu thế chi phí của SMD nhưng thêm độ lì đòn, đổi lại tản nhiệt kém hơn màn trần. Bản chất và thế hệ kế tiếp HOB được giải thích trong bài GOB, HOB là gì; so sánh ba công nghệ đóng gói nằm ở bài COB vs GOB vs SMD.

Màn LED trong suốt: hiển thị trên mặt kính

Màn LED trong suốt dùng các dải LED mảnh đặt thưa, để hở phần lớn diện tích cho ánh sáng và tầm nhìn xuyên qua — lắp trên mặt kính showroom, sảnh toà nhà mà không che không gian phía sau. Đổi lại, độ phân giải và độ sáng thấp hơn màn đặc, pitch phổ biến P2.5–P6.25. Tổng quan công nghệ ở bài màn hình LED trong suốt; Muxwave là thương hiệu chuyên dòng này mà Luxwave phân phối.

Màn LED lưới (mesh): thoáng gió cho mặt dựng lớn

Màn LED lưới có thân dạng lưới rỗng cho gió xuyên qua, nhẹ và giảm hẳn tải gió lên kết cấu — sinh ra cho quảng cáo khổ lớn trên mặt dựng cao ốc, nơi màn đặc kín gió là rủi ro kết cấu. Pitch thô, xem từ xa, độ sáng cao cho môi trường ngoài trời. Chi tiết ứng dụng và cấu tạo nằm trong bài màn LED lưới mesh là gì.

Màn hình LED được ứng dụng vào những đâu?

Màn hình LED phủ gần như mọi không gian cần hiển thị cỡ lớn, nhưng mỗi nhóm ứng dụng đặt ra tổ hợp yêu cầu riêng về pitch, độ sáng và số giờ vận hành — đó là lý do cùng một diện tích màn, cấu hình giữa hai dự án có thể khác nhau hoàn toàn. Nắm được nhóm ứng dụng của mình giúp bạn đọc đúng bài chuyên sâu và hỏi đúng câu khi làm việc với nhà cung cấp.

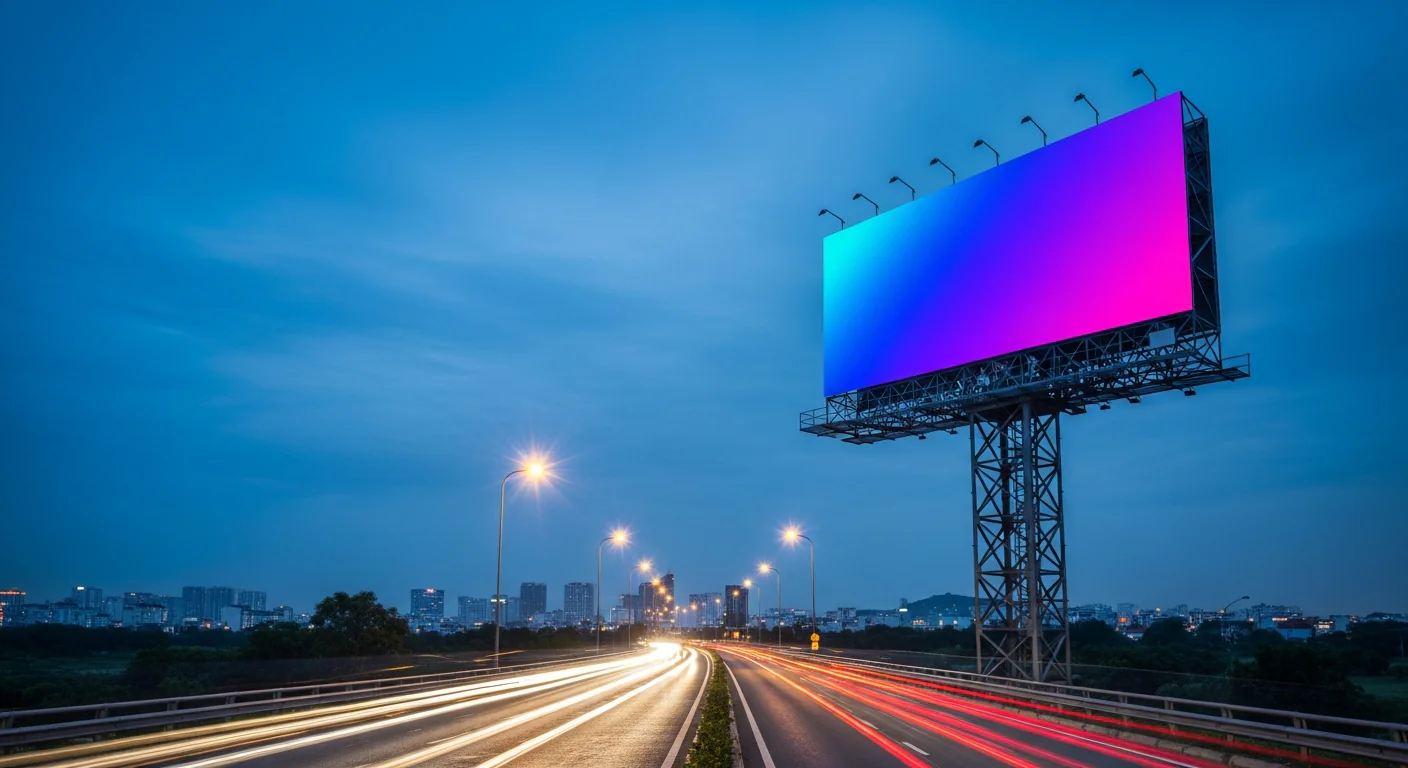

• Quảng cáo ngoài trời: biển mặt tiền, quảng trường, DOOH — xem bài màn LED quảng cáo ngoài trời.
• Hội trường, khán phòng: màn chính thay máy chiếu — bài màn hình LED hội trường.
• Phòng điều hành, giám sát 24/7: tường màn liền mạch cho bản đồ và dashboard — bài trung tâm điều hành IOC là gì.
• Bán lẻ, showroom, sảnh toà nhà: điểm nhấn thương hiệu — bài màn hình LED sảnh lễ tân khách sạn.
• Sân khấu, sự kiện, cho thuê: dựng nhanh tháo nhanh — bài màn LED cho thuê sự kiện.

Chọn màn hình LED như thế nào và chi phí gồm những gì?

Trình tự chọn đúng đi từ bài toán, không đi từ catalog: xác định vị trí lắp (trong nhà hay ngoài trời), cự ly người xem gần nhất, loại nội dung sẽ hiển thị và số giờ vận hành mỗi ngày. Bốn câu trả lời này khoá dần cấu hình — dòng sản phẩm, pixel pitch, độ sáng, công nghệ đóng gói — trước khi bạn phải so bất kỳ báo giá nào. Sơ đồ dưới đây tóm tắt lối đi nhanh cho các tình huống phổ biến.

Về chi phí, tổng đầu tư là phép cộng của nhiều hạng mục: phần màn (theo diện tích, pitch và công nghệ), hệ điều khiển và xử lý tín hiệu, kết cấu khung, thi công hiệu chỉnh, điện nguồn — cộng thêm chi phí vận hành gồm điện năng và bảo trì trong suốt vòng đời. Vì mỗi biến làm giá đổi mạnh, đừng lấy một đơn giá nghe được ở dự án khác áp cho dự án của mình. Điểm khởi đầu lành mạnh là bài giá màn hình LED theo m², bức tranh giá LED Việt Nam theo pixel pitch và bài điện năng, chi phí vận hành màn LED; khi đã có nhu cầu sơ bộ, gửi yêu cầu qua trang nhận báo giá để được khảo sát và dự toán theo hiện trạng.

Kết luận: bắt đầu từ đâu với màn hình LED?

Hãy bắt đầu từ ba câu hỏi: màn lắp ở đâu, người xem gần nhất cách bao nhiêu mét, và nội dung hiển thị là gì. Ba câu này quyết định dòng sản phẩm, pixel pitch và công nghệ đóng gói — tức phần lớn cấu hình và ngân sách — trước khi bạn cần nhớ bất kỳ thuật ngữ nào khác trong bài. Các nhánh kiến thức sâu hơn đã có bài riêng: cấu tạo hệ điều khiển, cách chọn pitch, từng công nghệ và từng nhóm ứng dụng đều được dẫn link ở các mục trên.

Về thị trường, xu hướng chung đang nghiêng về màn liền mạch fine-pitch cho không gian trong nhà và các dạng kết cấu chuyên dụng (trong suốt, mesh) cho mặt kính, mặt dựng. Là thương hiệu màn LED thuộc Công ty CP Hồ Gia, phân phối chính hãng BOE, NovaStar, Muxwave và nhiều hãng khác tại Việt Nam, Luxwave có thể tư vấn từ cấu hình tới thi công cho cả sáu nhóm ứng dụng — xem danh mục sản phẩm hoặc gửi bài toán của bạn qua trang nhận báo giá để bắt đầu.
