Ghép nhiều máy chiếu: edge blending và nắn hình

Một hệ nhiều máy chiếu không phải phép cộng đơn giản của vài máy đặt cạnh nhau. Ngay khi có máy thứ hai, bài toán chuyển từ chọn máy sang canh chỉnh: hai dải hình chồng lên nhau phải hoà làm một, hình phải bám đúng bề mặt, màu và độ sáng giữa các máy phải khớp, và cả cụm phải đổi độ sáng cùng lúc thay vì mỗi máy tự quyết. Bài này đi theo đúng trình tự đó, lấy bảng thông số bảy dòng máy chiếu laser Appotronics 2025 làm mốc đối chiếu và số liệu dự án tham chiếu của hãng làm ví dụ quy mô. Phần khó nhất, mức đen ở vùng chồng, được nói thẳng là giới hạn vật lý.

Khi nào phải ghép nhiều máy chiếu?

Có ba lý do buộc phải ghép, và trong dự án thật chúng thường đến cùng lúc. Thứ nhất là diện tích: một máy không phủ nổi bề mặt cần chiếu, dù đã dùng ống kính góc rộng nhất. Thứ hai là độ sáng: khi kéo ảnh to ra, cùng một lượng lumen phải trải trên diện tích lớn hơn nên độ sáng trên mỗi mét vuông tụt xuống, và cách trực tiếp nhất để bù là thêm máy. Thứ ba là hình dạng: bề mặt cong, gấp khúc hoặc có vật cản khiến một góc chiếu không với tới toàn bộ, phần khuất luôn cần thêm một máy đứng ở vị trí khác.

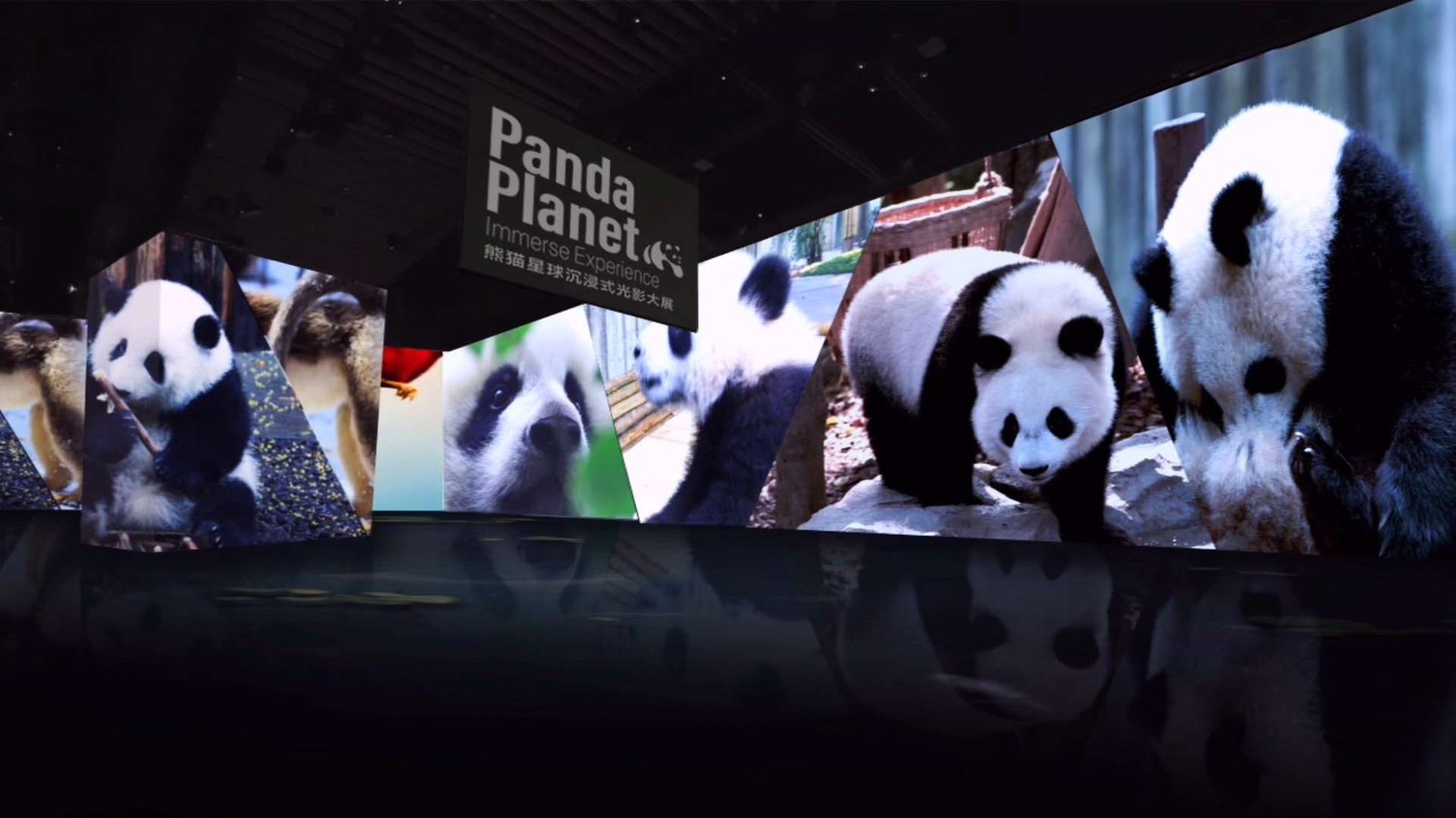

Ba dự án tham chiếu của Appotronics cho thấy quy mô thật của từng lý do. Triển lãm nhập vai Panda Planet tại Bắc Kinh dựng màn 800 m² bằng hơn 50 máy, tức mỗi máy chỉ lo một mảnh nhỏ để giữ mật độ điểm ảnh trong không gian người xem đứng sát. Gian khám phá dinh dưỡng By-Health phủ 7.000 m² bằng 76 máy, gần với bài toán diện tích thuần tuý. Còn tháp giải nhiệt Ordos Montai là bài toán hình dạng điển hình: mặt cong 162 độ, cao 130 m, cần 30 máy dòng T chiếu từ hơn 200 m mới bao hết vòng cong.

Một chi tiết hay bị bỏ sót khi lập bảng khối lượng: phần chồng mép không miễn phí. Hai máy WUXGA đặt cạnh nhau về lý thuyết cho 3.840 điểm ảnh ngang, nhưng nếu dải chồng chiếm 10% bề rộng mỗi máy thì khoảng 192 điểm bị dùng để hoà mép, phần hữu ích còn chừng 3.648 điểm. Con số này nên vào bản tính ngay từ đầu vì nó ảnh hưởng tới độ nét chữ. Bài mapping công trình bằng máy chiếu laser đi sâu hơn vào cách áng số máy theo diện tích và khoảng chiếu.

Ghép mép hoạt động thế nào?

Ghép mép là cho hai máy chiếu chồng một dải hình lên nhau, rồi cho mỗi máy giảm dần độ sáng trong dải đó theo hai hướng ngược nhau. Máy bên trái tối dần về phía phải, máy bên phải tối dần về phía trái, hai đường cong cộng lại xấp xỉ độ sáng của một máy đơn nên mắt không thấy vạch nối, cũng không thấy dải sáng gấp đôi. Nếu chỉ đặt hai hình sát nhau mà không chồng, sai số cơ khí vài milimét đã đủ tạo khe đen hoặc vệt sáng chạy dọc suốt chiều cao màn.

Theo bảng thông số 2025, bốn dòng có sẵn ghép mép cả ngang lẫn dọc ngay trong máy là S Smart, S Pro, G Series và T Pro. Với hệ vài máy trên một mặt, điều này bớt được một bộ xử lý ghép rời cùng dây tín hiệu, nguồn và một điểm hỏng trong chuỗi. Ghép dọc đáng chú ý hơn người ta tưởng: khi màn cao và phải xếp máy thành lưới hai tầng, thiếu ghép dọc là không dựng được theo cách đó.

Phần mềm nên hiểu theo chức năng chứ không theo thương hiệu. Menu trên máy, catalog gọi là APOS, là nơi đặt dải chồng và thông số nắn hình cho từng máy. Nền tảng APCS lo phần còn lại ở quy mô cụm: theo dõi trạng thái, chỉnh và chẩn đoán nhiều máy từ xa qua Web UI hoặc ứng dụng di động. Khi vài chục máy đã treo trên cao, khả năng xem trạng thái từ xa quan trọng ngang khả năng canh chỉnh.

Vì sao vùng chồng bị sáng lên ở cảnh tối?

Đây là điểm ai làm thật cũng gặp, và nên nói thẳng thay vì hứa hẹn. Máy chiếu không tạo được màu đen tuyệt đối: khi hiển thị đen, khối quang vẫn để lọt một lượng ánh sáng nền ra màn. Ở dải chồng có hai máy cùng chiếu nên lượng sáng nền đó cộng đôi, tạo một vệt hình chữ nhật sáng hơn phần còn lại. Cảnh sáng che được vệt này, nhưng nền trời đêm, cảnh chuyển tối hoặc lúc hết nội dung thì nó hiện rõ. Đây là hệ quả vật lý của việc chồng hình, không phải lỗi lắp đặt.

Tương phản của máy quyết định vệt đó đậm hay nhạt. Bảng thông số ghi tương phản 100.000:1 cho toàn dải, riêng M Pro, S Smart và S Pro từ 100.000:1 trở lên. Tương phản càng cao thì lượng sáng rò khi hiển thị đen càng nhỏ, vệt chồng càng khó thấy, nhưng vẫn không mất hẳn. Cách xử lý thực tế gồm ba hướng đi cùng nhau: cân nền đen cho vùng không chồng gần bằng vùng chồng, thu hẹp dải chồng tới mức vừa đủ giấu sai số cơ khí, và thiết kế nội dung tránh cảnh nền đen phẳng trải kín toàn màn.

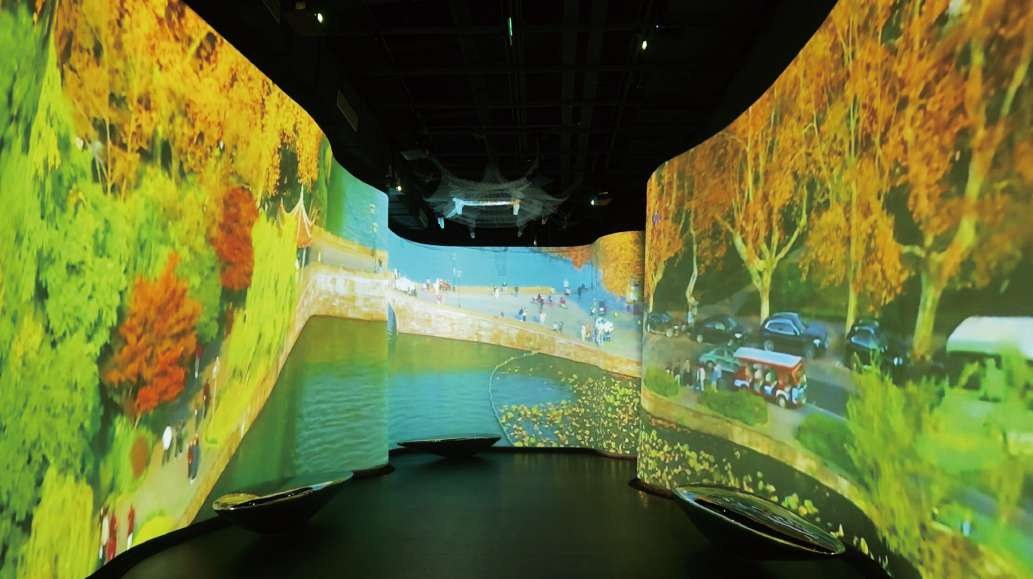

Hệ quả cho khâu nghiệm thu rất cụ thể: đừng chỉ chiếu ảnh mẫu rực rỡ. Không gian nhập vai trong bảo tàng hay phòng tối triển lãm là nơi vệt chồng dễ lộ nhất, vì mắt người xem đã quen mức sáng thấp và không có ánh sáng môi trường để che. Khi bàn giao, nên chạy đúng nội dung sẽ dùng, cả cảnh sáng lẫn cảnh tối, và đứng ở vị trí người xem thật. Với showroom và triển lãm, đây là bước tách phương án làm được với phương án nhìn được.

Nắn hình có mấy cấp độ?

Nắn hình là bẻ khung hình cho khớp bề mặt chiếu, và nó chia thành ba cấp rõ rệt. Cấp thấp nhất là chỉnh hình thang, chỉ kéo hình về vuông khi máy đặt lệch trục so với màn. Cấp giữa là chỉnh bốn góc hoặc tám điểm, đủ cho màn phẳng đặt lệch hoặc khung hình hơi méo. Cấp cao là chỉnh mặt cong và chỉnh đa điểm: khung hình được chia thành một lưới, người canh chỉnh kéo từng nút lưới nên hình bám được mặt trụ, mái vòm hay tường gấp khúc. Cấp độ nắn hình chính là thứ phân biệt máy lắp phòng họp với máy làm mặt cong.

Khoảng cách giữa hai đầu bảng lớn hơn vẻ ngoài của nó. Lưới 33x33 tương đương 1.089 nút neo trên một khung hình, đủ dày để uốn ảnh theo một cung tròn liên tục mà không thấy gãy đoạn. Trong khi đó, 4 hay 8 điểm chỉ kéo được các góc và vài điểm giữa cạnh, nên đặt một máy M Series lên mặt cong là chấp nhận hình biến dạng ở phần giữa. Tháp giải nhiệt Ordos Montai với mặt cong 162 độ là ví dụ cho nhóm đầu bảng: mỗi máy phụ trách một cung, ranh giới giữa các cung vừa phải nắn cong vừa phải hoà mép.

Dịch trục giúp gì khi xếp nhiều máy?

Dịch trục quang cho phép đẩy khung hình lên, xuống hoặc sang ngang mà không xoay thân máy. Theo bảng thông số, mức dịch trục điện là dọc ±100% và ngang ±40% với M Series, M Pro, S Smart và S Pro; G Series và T Pro là dọc ±90% và ngang ±40%; riêng D Pro bất đối xứng, xuống 100% nhưng lên chỉ 60%. Catalog cũng ghi cách đọc con số này dưới dạng Lens Shift bằng A chia B, tức tỷ lệ giữa phần hình dịch ra khỏi tâm và nửa kích thước ảnh theo phương tương ứng.

Với hệ nhiều máy, đây là công cụ quyết định chất lượng ảnh chứ không chỉ là tiện nghi lắp đặt. Khi xếp bốn máy thành lưới hai hàng hai cột trên cùng một giàn, dịch trục cho phép mỗi máy giữ tư thế vuông góc với màn mà vẫn đẩy hình về đúng ô của mình. Cách còn lại là nghiêng thân máy rồi bù bằng chỉnh hình thang, và phải trả giá: máy co khung hình vào trong vùng chip nên một phần điểm ảnh không còn được dùng, chữ nhỏ và đường chéo dễ răng cưa.

Thứ tự ưu tiên vì vậy là dịch trục trước, nắn hình sau, và chỉ bù hình thang cho phần lệch còn lại. Catalog cũng ghi máy lắp được ở mọi tư thế, xoay 360 độ theo cả hai trục, nên phương án treo có nhiều lựa chọn hơn giả định ban đầu. Ống kính quyết định máy đứng được ở đâu; bài chọn ống kính theo tỉ lệ chiếu có bảng khoảng cách chiếu để đối chiếu trước khi chốt vị trí giàn.

Quy trình canh chỉnh sáu bước:

Trình tự dưới đây viết theo cách một hệ thật được dựng, không theo thao tác của một phần mềm cụ thể. Điểm chung của các hệ bị canh đi canh lại nhiều lần là làm sai thứ tự: nắn hình trước khi cố định cơ khí, hoặc cân màu trước khi chốt dải chồng. Mỗi bước phía sau đều dựa vào kết quả của bước trước, nên đảo thứ tự đồng nghĩa với làm lại từ đầu, và với hệ vài chục máy thì phần chênh lệch đó tính bằng ngày công.

1. Cố định cơ khí và khoá rung. Siết đủ lực giá treo, khoá các khớp chỉnh, kiểm tra kết cấu đỡ không rung khi có người đi lại hoặc khi thông gió chạy. Mọi bước sau đều giả định máy không xê dịch.

2. Canh thô bằng dịch trục và zoom. Đưa từng khung hình về gần đúng ô của nó bằng dịch trục, zoom và lấy nét, chưa động tới nắn hình. Phần phải bù bằng điện càng nhỏ càng tốt.

3. Nắn hình từng máy về đúng vùng. Chỉnh hình thang trước, rồi bốn góc, rồi mặt cong hoặc đa điểm nếu bề mặt yêu cầu. Làm xong từng máy một, chưa quan tâm máy bên cạnh.

4. Đặt dải chồng mép. Chốt bề rộng dải chồng cho từng cặp máy, đặt đường giảm sáng, kiểm tra bằng ảnh lưới và ảnh xám phẳng xem chỗ nối có gờ hay không.

5. Cân màu và độ sáng giữa các máy. Đưa các máy về cùng mức trắng và nhiệt màu trước khi tinh chỉnh vùng chồng. Máy khác lô hoặc khác số giờ chạy thường lệch nhau.

6. Kiểm tra bằng nội dung thật. Chạy đúng nội dung sẽ dùng, cả cảnh sáng lẫn cảnh tối, đứng ở nhiều vị trí người xem. Ghi lại cấu hình cuối để phục hồi nhanh khi phải thay máy.

Đồng bộ và dự phòng cần chuẩn bị gì?

Khi nhiều máy cùng dựng một hình, chúng phải hành xử như một thiết bị. Bảng thông số nêu hai nhóm cổng đồng bộ. Nhóm 3D gồm 3D SYNC in, 3D SYNC out và IR 3D out, có mặt trên cả M Series, M Pro, S Smart và S Pro. Nhóm thứ hai là đồng bộ tương phản động: S Smart dùng cổng MULT SYNC in và out, S Pro dùng cổng BNC in và out. Nhóm thứ hai mới quyết định khi ghép: thiếu nó, mỗi máy tự đổi độ sáng theo nội dung khung của riêng mình.

Hậu quả của việc bỏ dây đồng bộ này rất dễ nhận ra khi đã lắp xong: một cảnh có vùng sáng lệch về một bên màn sẽ khiến máy phụ trách vùng đó giảm sáng trong khi máy bên cạnh giữ nguyên, và ranh giới giữa hai vùng thành một vệt nhấp nháy theo nội dung. Lỗi này không sửa được bằng canh chỉnh hình học, chỉ sửa được bằng nối đúng dây và đặt đúng chế độ. Nên đưa cáp đồng bộ vào bảng vật tư ngay từ khâu thiết kế.

Với hệ chạy nhiều đêm liên tục, catalog nêu ba lớp dự phòng đáng đưa vào hồ sơ kỹ thuật. Khối quang kín đạt IP5X, không cần lưới lọc bụi nên bớt các lần dừng máy vệ sinh. Dự phòng nhiều module laser: khi một module ngừng làm việc, độ sáng cả máy chỉ giảm trong vòng 4%, tức cụm ghép không bị thủng một ô giữa buổi diễn. Dự phòng tín hiệu vào hai kênh gồm SDI1, SDI2, DP và HDMI, tự chuyển sang kênh phụ khi kênh chính lỗi. Tuổi thọ nguồn sáng công bố 20.000 giờ cho toàn dải.

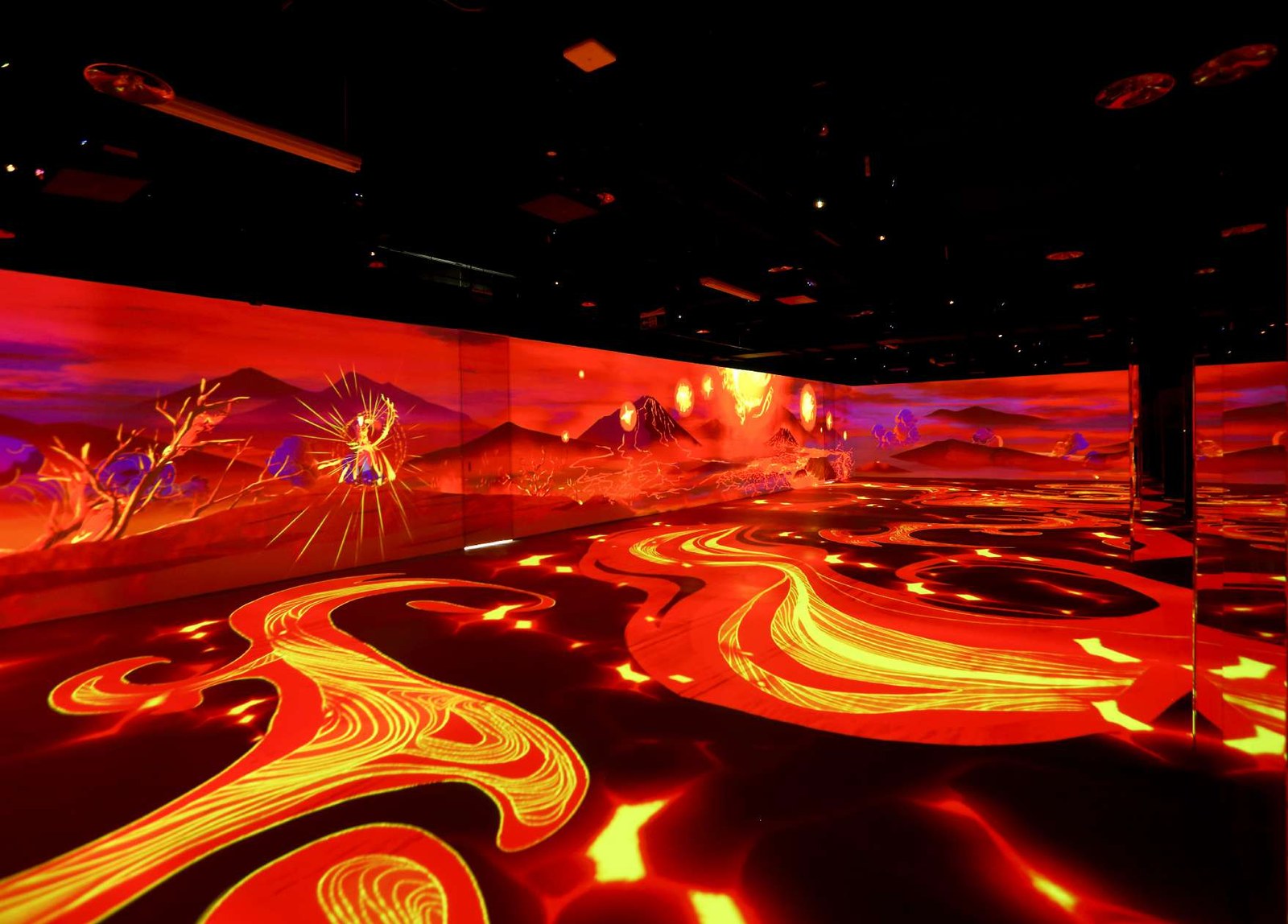

Ba lớp này giải thích vì sao các dự án cường độ cao vẫn dựng được bằng số máy lớn, như dự án nghệ thuật số nhập vai với gần 150 máy trong cùng một hệ. Điều khoản bảo hành cụ thể chưa có trong tài liệu công bố, nên khi lập hồ sơ thầu cần liên hệ Luxwave để nhận bản chính thức thay vì suy đoán. Nếu đã có kích thước bề mặt, vị trí đặt máy và loại nội dung, có thể gửi dữ liệu qua trang báo giá hoặc xem dải sản phẩm tại trang Appotronics.
