LEDMAN Z Series outdoor LED display P4.44–P10, IP66
Common cathode — same outdoor brightness on about 20% less power
Giá: Liên hệ báo giá theo cấu hình & diện tích (m²) · VAT chưa gồm.
Hotline 0382 577 886- Phân phối chính hãng
- Bảo hành & thi công
- Hỗ trợ vận hành 24/7
Choose a version
This line comes in 4 versions
Pick a version to jump to the spec table with that column highlighted.
Tổng quan
Giới thiệu LEDMAN Z Series outdoor LED display P4.44–P10, IP66

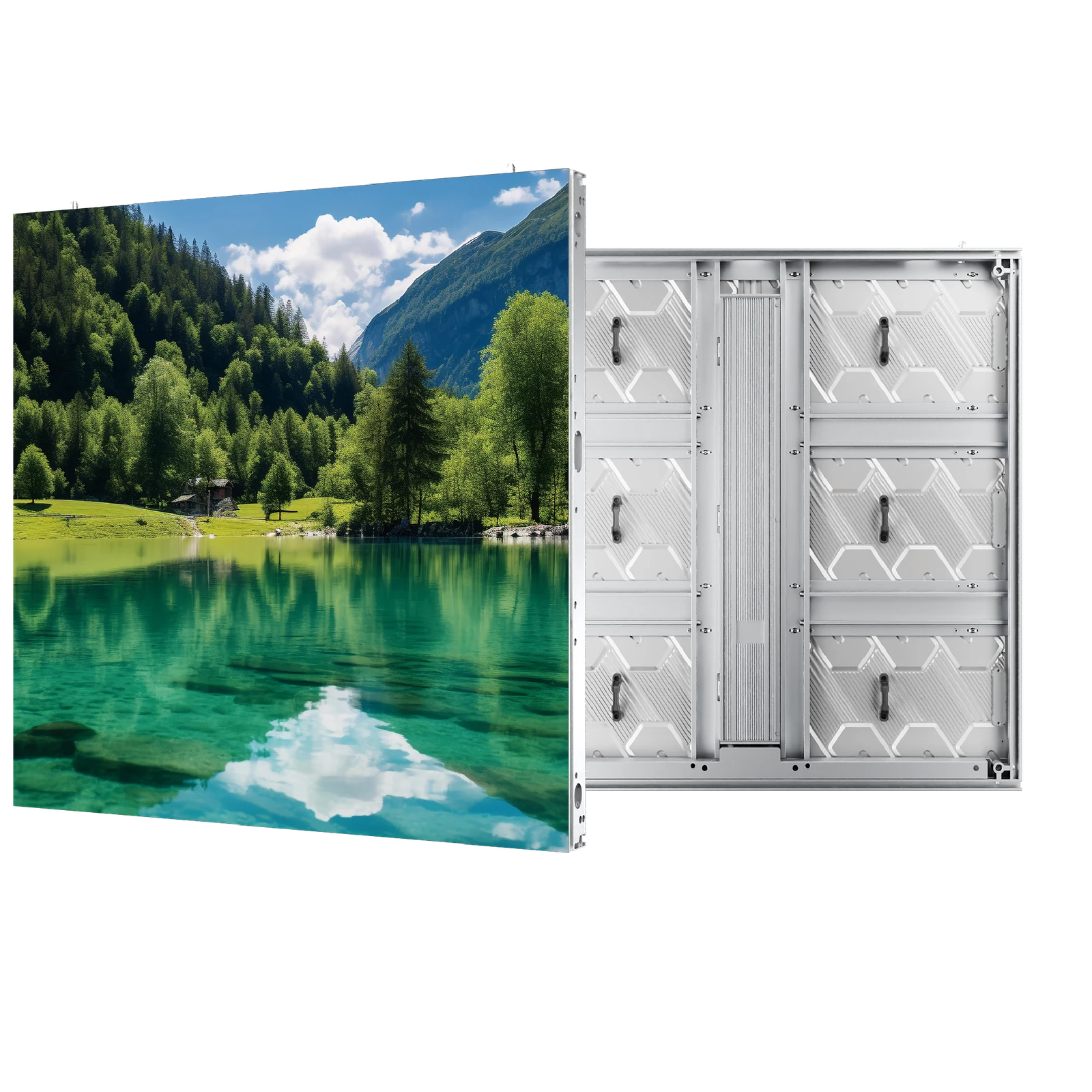

Z Series is LEDMAN's outdoor SMD line, built on a 960×960×70mm aluminium cabinet weighing 25kg. Four models from Z4 to Z10W cover 4.44 to 10mm pitch at 7,000 nits (Z4) and 9,000 nits (the rest) — enough to read in direct sun. The real technical differentiator is common-cathode driving: each colour gets only the voltage it needs instead of a shared rail, which the manufacturer rates at about 20% lower power draw than conventional outdoor panels. Protection is IP66 on BOTH front and rear, with maintenance from either side, over a -20 to +50°C range. Cabinets can be cut at 45° for right-angle corner screens.
- Màn ngoài trời chạy 12–18 tiếng/ngày nên tiền điện là khoản chi lớn nhất sau đầu tư ban đầu — cathode chung cắt được khoảng một phần năm khoản đó, và mức tiêu thụ trung bình 170 W/m² là con số để anh tính hoá đơn, không phải mức đỉnh 510 W/m².
- IP66 ở cả hai mặt nghĩa là không phải làm hộp che phía sau — tiết kiệm khung thép và giữ được khe thoáng cho tản nhiệt.
- Bảo trì được cả trước lẫn sau: vị trí sát tường thì thao tác mặt trước, vị trí có lối đi phía sau thì mở lưng — không phải chốt kiểu bảo trì ngay từ khâu thiết kế khung.
- Cắt góc 45° cho phép bọc màn quanh góc toà nhà thành khối liền, thay vì hai màn phẳng ghép lại lộ đường nối.
Vì sao chọn
Điểm nổi bật của LEDMAN Z Series outdoor LED display P4.44–P10, IP66
Common cathode — manufacturer rates about 20% lower power than conventional outdoor panels
9,000 nits (Z4: 7,000) · 16-bit · 7,680Hz refresh — no scan lines on camera

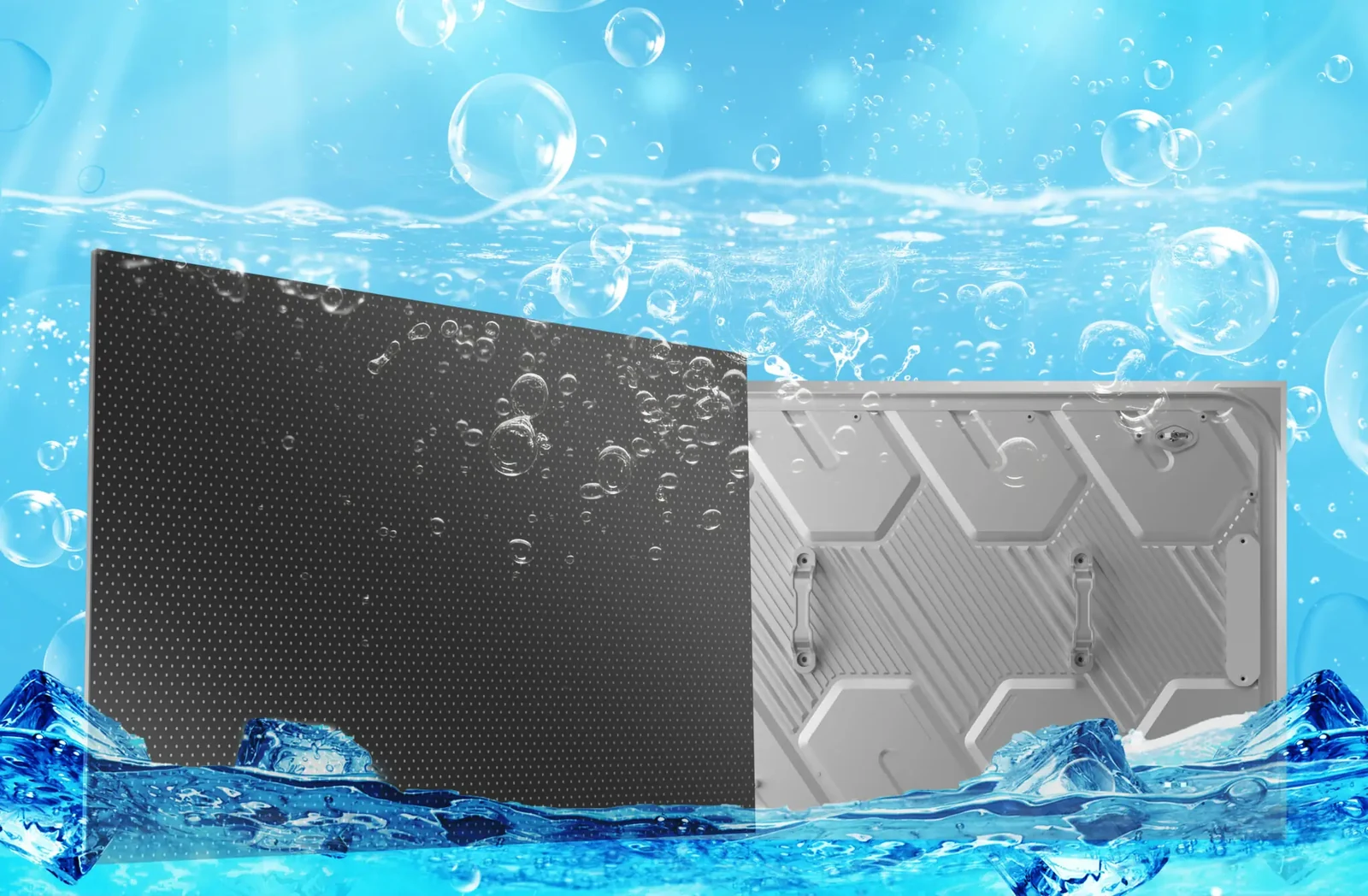

IP66 on BOTH front and rear · serviceable from either side
960×960×70mm aluminium cabinet at 25kg · 480×320mm modules
45° cut for right-angle corner screens · 5mm mask height lifts contrast
-20 to +50°C, 10–90% RH · extruded-aluminium control box and finned rear cover
Ứng dụng
Phù hợp cho không gian nào?
Chi tiết
Thông số kỹ thuật LEDMAN Z Series outdoor LED display P4.44–P10, IP66
Thông số tổng hợp từ datasheet chính hãng Ledman.
| Specification | Z4 | Z6 | Z8 | Z10W |
|---|---|---|---|---|
| Module | ||||
| Pixel pitch (mm) | 4,44 | 6,66 | 8,88 | 10 |
| Loại bóng LED | SMD1515 | SMD2727 | SMD2727 | SMD2727 |
| Kích thước module (mm) | 480 × 320 | |||
| Điểm ảnh mỗi module | 108×72 | 72×48 | 54×36 | 48×32 |
| Kiểu quét (drive type) | 1/9 | 1/4 | 1/3 | 1/2 |
| Bảo trì module | Cả mặt trước và mặt sau | |||
| Môi trường sử dụng | Ngoài trời | |||
| Cabinet | ||||
| Kích thước cabinet (mm) | 960 × 960 × 70 | |||
| Điểm ảnh mỗi cabinet | 216×216 | 144×144 | 108×108 | 96×96 |
| Trọng lượng (kg/cabinet) | 25 (≈ 27 kg/m²) | |||
| Vật liệu | Nhôm | |||
| Cỡ cabinet khác | Tài liệu hãng nêu thêm 960×1280 và 960×640mm; trang ledman.com nêu thêm 1440×960 và 1440×1280mm — chưa có bảng thông số riêng, cần hỏi xác nhận | |||
| Ghép hình | Cắt được góc 45° để ghép màn góc vuông | |||
| Hiển thị | ||||
| Độ sáng (nits) | 7.000 | 9.000 | 9.000 | 9.000 |
| Thang xám (bit) | 16 | |||
| Tần số quét (Hz) | 7.680 | |||
| Nhiệt độ màu | 3.200 – 9.300K | |||
| Góc nhìn ngang | 140° | 140° | 140° | 140° |
| Góc nhìn dọc | 120° | 120° | 120° | 90° |
| Gờ che (mask) | Cao 5mm — tăng đồng đều và tương phản | |||
| Điện | ||||
| Điện năng tối đa (W/m²) | 600 | 510 | 510 | 510 |
| Điện năng trung bình (W/m²) | 200 | 170 | 170 | 170 |
| Điện áp / tần số | AC 100 – 240V · 50 – 60Hz | |||
| Công nghệ tiết kiệm điện | Mạch cathode chung — hãng công bố tiết kiệm ~20% điện so với màn ngoài trời thường | |||
| Dự phòng nguồn đôi | Không có | |||
| Dự phòng card thu đôi | Không có | |||
| Bảo trì nguồn và linh kiện | Cả mặt trước và mặt sau | |||
| Dung sai điện năng | ±15% theo tài liệu hãng | |||
| Chống chịu môi trường | ||||
| Cấp bảo vệ | IP66 mặt trước / IP66 mặt sau | |||
| Nhiệt độ vận hành | -20 ~ +50°C | |||
| Độ ẩm vận hành | 10% ~ 90% RH | |||
| Nhiệt độ lưu kho | -40 ~ +60°C | |||
| Độ ẩm lưu kho | 10% ~ 90% RH | |||

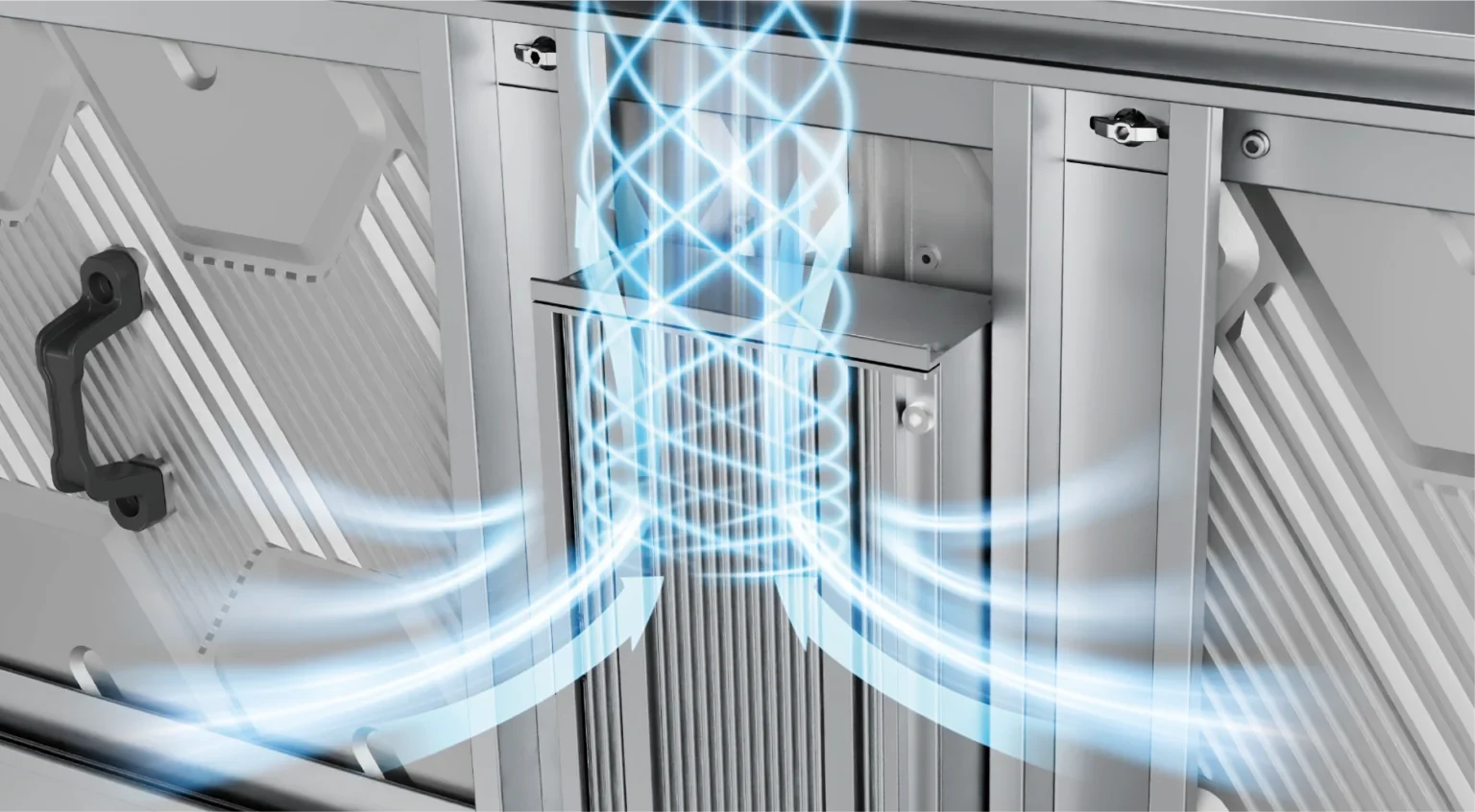

| Tản nhiệt | Hộp điều khiển bằng nhôm định hình dẫn nhiệt nhanh · nắp lưng có nẹp tản nhiệt tăng diện tích đối lưu | |||
| Chứng nhận & ghi chú nguồn | ||||
| RoHS | Có — quy trình không chì, vật liệu tái chế được (theo tài liệu hãng) | |||
| Chứng chỉ khác | Đang cập nhật. Bộ CB / CE / ETL / FCC / PSE mà Luxwave đang giữ chỉ cấp cho dòng X trong nhà (mã X15–X59) — KHÔNG áp cho Z Series. Hồ sơ thầu cần chứng chỉ dòng Z thì Luxwave xin trực tiếp từ LEDMAN. | |||
| Lưu ý độ sáng | Bảng thông số hãng ghi 7.000 nits (Z4) và 9.000 nits (Z6–Z10W). Trang tính năng cùng tài liệu viết "9000-10000 nits", trang ledman.com viết "up to 20000 nits" — Luxwave chỉ dùng số trong bảng thông số. | |||
| Nguồn đối chiếu | Z Series SPEC. (tên file V20240819, nội dung ghi Ver 20250609) — tài liệu hãng, đọc bảng trên bản render 230dpi; đối chiếu chéo ledman.com/product/z-series. Đối chiếu 17/08/2026. | |||
Swipe sideways inside the table to see every version.
Sao chép thông số cho báo giá
LEDMAN Z Series outdoor LED display P4.44–P10, IP66 • Hãng: LEDMAN · Dòng: Z Series (Outdoor Fixed SMD LED Display Panel) • Xuất xứ: Trung Quốc • Mã và pitch: Z4 4,44mm · Z6 6,66mm · Z8 8,88mm · Z10W 10mm • Loại bóng: Z4 SMD1515 · Z6, Z8 và Z10W SMD2727 • Module: 480×320mm · bảo trì cả mặt trước và mặt sau · môi trường ngoài trời • Điểm/module: Z4 108×72 · Z6 72×48 · Z8 54×36 · Z10W 48×32 • Kiểu quét: Z4 1/9 · Z6 1/4 · Z8 1/3 · Z10W 1/2 • Cabinet: 960×960×70mm · vật liệu nhôm · 25 kg mỗi cabinet (≈27 kg/m²) • Điểm/cabinet: Z4 216×216 · Z6 144×144 · Z8 108×108 · Z10W 96×96 • Độ sáng: Z4 7.000 nits · Z6, Z8 và Z10W 9.000 nits • Thang xám: 16 bit · tần số quét: 7680Hz • Nhiệt độ màu: 3200~9300K • Góc nhìn: ngang 140° cả 4 mã · dọc 120° ở Z4, Z6, Z8 — riêng Z10W chỉ 90° • Điện năng (tối đa/trung bình): Z4 600/200 W/m² · Z6, Z8 và Z10W 510/170 W/m² • Điện áp: AC 100-240V · tần số 50-60Hz • Cấp bảo vệ: IP66 mặt trước và IP66 mặt sau • Dự phòng nguồn đôi: KHÔNG · dự phòng card thu đôi: KHÔNG • Bảo trì nguồn và linh kiện: cả mặt trước và mặt sau • Nhiệt độ vận hành: -20~+50°C · ẩm 10%~90% · lưu kho -40~+60°C · ẩm 10%~90% • Công nghệ: mạch cathode chung (common cathode) — hãng công bố tiết kiệm ~20% điện so với màn ngoài trời thường; quy trình không chì, đạt RoHS, tái chế được • Cơ khí: gờ che (mask) cao 5mm tăng tương phản · hộp điều khiển nhôm định hình · nắp lưng có nẹp tản nhiệt tăng diện tích đối lưu · cắt được góc 45° để ghép màn góc vuông • Chứng nhận: RoHS (theo tài liệu hãng). Các chứng chỉ khác cho dòng Z: đang cập nhật — bộ CB/CE/ETL/FCC/PSE mà Luxwave đang có chỉ cấp cho dòng X trong nhà (mã X15–X59), KHÔNG áp cho Z Series • Ghi chú: dung sai điện năng ±15% theo tài liệu hãng. • Lưu ý độ sáng: bảng thông số hãng ghi 7.000/9.000 nits. Trang tính năng cùng tài liệu viết "9000-10000 nits" và trang ledman.com viết "up to 20000 nits" — Luxwave chỉ dùng số trong bảng thông số. • Cỡ cabinet khác: tài liệu hãng còn nêu 960×1280mm và 960×640mm; trang ledman.com/product/z-series nêu thêm 1440×960mm và 1440×1280mm. Chưa có bảng thông số riêng cho các cỡ này — hỏi Luxwave xác nhận trước khi chốt cấu hình. • Nguồn: Z Series SPEC. (tên file V20240819, nội dung Ver 20250609) — tài liệu hãng; đối chiếu chéo trang sản phẩm ledman.com/product/z-series. Đối chiếu 17/08/2026.
Hỏi đáp
Câu hỏi thường gặp
LEDMAN Z Series outdoor LED display P4.44–P10, IP66 được bảo hành thế nào?+
Sản phẩm phân phối chính hãng, có bảo hành và hỗ trợ kỹ thuật. Liên hệ Luxwave để biết thời hạn bảo hành cụ thể và chính sách đổi/sửa cho từng dòng.
Luxwave có khảo sát và lắp đặt tận nơi không?+
Có. Đội kỹ thuật Luxwave khảo sát mặt bằng, tư vấn cấu hình, lắp đặt và bàn giao tận nơi, hướng dẫn vận hành.
Dùng ngoài trời được không?+
Được. Sản phẩm đạt chuẩn IP66/IP66 chống nước, chống bụi, hoạt động ổn định ngoài trời.
Quản lý và thay đổi nội dung thế nào?+
Cập nhật từ xa qua Wifi/LAN — đổi hình ảnh, video, chương trình khuyến mãi trong vài phút, không cần in ấn.
Giá LEDMAN Z Series outdoor LED display P4.44–P10, IP66 bao nhiêu?+
Giá phụ thuộc diện tích (m²), pixel pitch và bộ xử lý đi kèm — báo giá gồm màn (panel) + processor + khung treo + thi công. Gửi kích thước rộng × cao (hoặc số m²) cho Luxwave để nhận bảng giá chi tiết theo từng hạng mục qua hotline/Zalo.
