Quy trình lắp đặt màn hình LED COB: 8 bước chuẩn nhà máy

Lắp màn hình LED COB cần chuẩn bị gì trước khi hàng về?

Phần lớn sự cố thi công màn LED không sinh ra lúc lắp mà sinh ra từ mặt bằng chưa sẵn sàng. Ba thứ phải chốt trước khi hàng rời kho: khả năng chịu tải của sàn và tường, nguồn điện tại chân màn, và máy tính điều khiển. Tài liệu kỹ thuật của nhà sản xuất yêu cầu sàn hoặc khung đỡ chịu được tối thiểu năm lần trọng lượng màn, tính cả tải chồng của khung thép. Đây là hệ số an toàn, không phải con số thương lượng được.

Về điện, dòng COB nhận đầu vào xoay chiều dải rộng từ 100 đến 240 vôn, tần số 50 đến 60 héc, dòng 16 ăm-pe, và bắt buộc tiếp địa. Nguồn cấp phải tuân thủ quy chuẩn điện tại chỗ, có bảo vệ quá tải và bảo vệ chạm đất. Về máy tính điều khiển, cấu hình chạy thường cần bộ xử lý từ 2,6 gi-ga-héc, bộ nhớ từ 4 gi-ga-bai; nếu phát nội dung 4K thì nâng lên 3,6 gi-ga-héc, 16 gi-ga-bai bộ nhớ và 8 gi-ga-bai bộ nhớ đồ họa.

Điều kiện môi trường cũng nằm trong nhóm chuẩn bị: quanh màn, bộ điều khiển và nguồn phải chừa khoảng thoáng tối thiểu 0,1 mét, và không vận hành khi nhiệt độ môi trường vượt 60 độ C. Với phòng kín như trung tâm điều hành hoặc phòng họp, điều hòa và đường thoát nhiệt phải tính từ giai đoạn thiết kế chứ không xử lý sau.

Dựng khung và ghép cabinet theo trình tự nào?

Khung mặc định trong tài liệu là nhôm định hình quốc chuẩn 40×40 mi-li-mét, dựng theo bản vẽ kết cấu của dự án. Độ phẳng và độ thẳng đứng của khung kiểm bằng máy cân mực hồng ngoại, vì mọi sai số ở bước này sẽ nhân lên khi cabinet chồng cao. Bu-lông nở liên kết vào tường hoặc sàn khuyến nghị loại M10, chiều dài không dưới 100 mi-li-mét, điều chỉnh theo độ dày kết cấu thực tế.

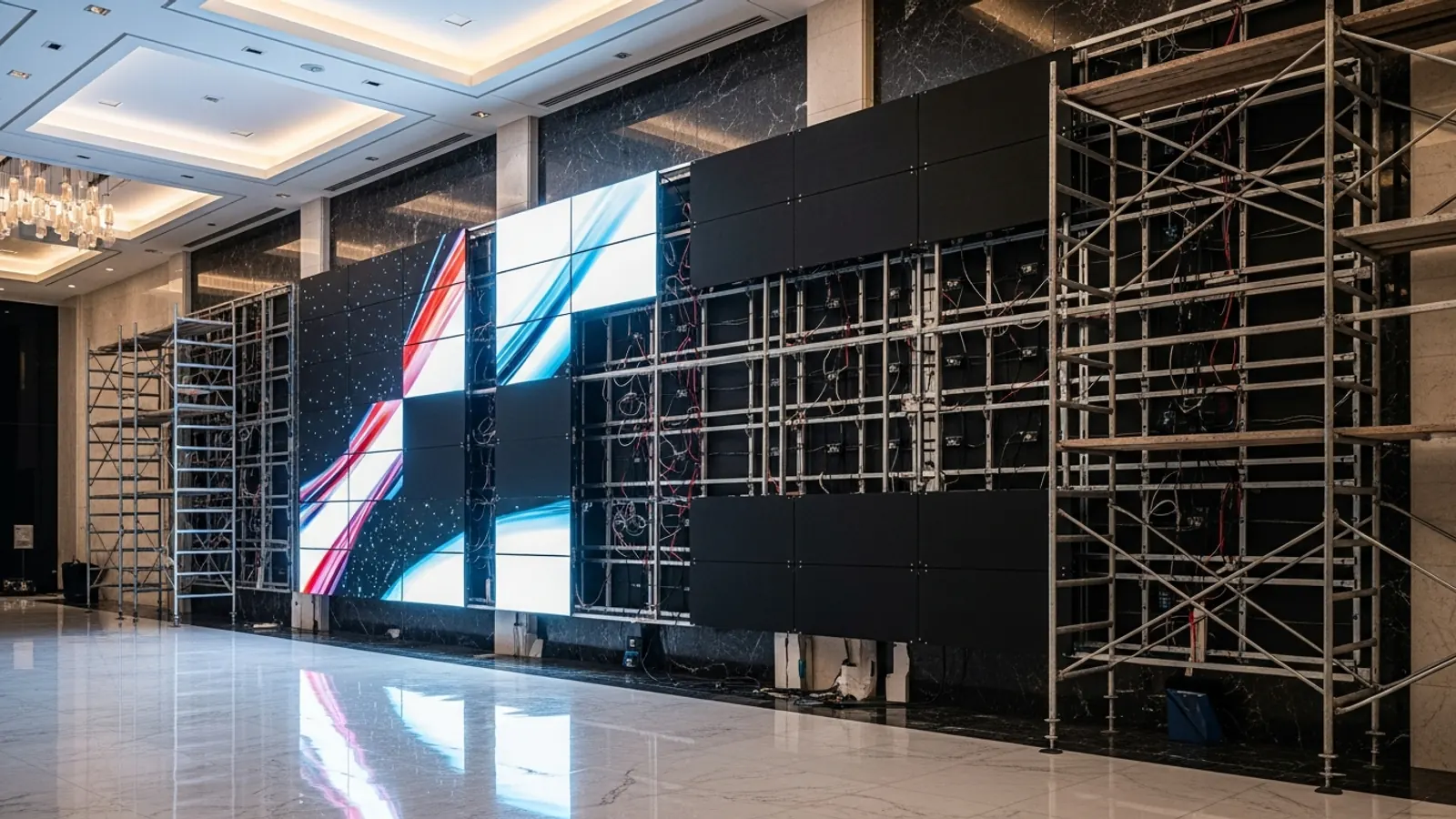

Trình tự ghép cabinet đi theo hàng, từ trái hoặc phải sang. Thay vì đưa từng cabinet lên khung, cách làm chuẩn là ghép trước một cụm khoảng bốn cabinet bằng vít trục vị, mỗi cặp cabinet dùng hai vít, rồi mới đẩy nguyên cụm lên khung thép. Cụm được bắt tạm vào tấm bướm phía sau, còn xê dịch nhẹ được, chưa siết chặt.

Sau khi cả hàng đầu tiên lên khung, đặt nivô ở ba vị trí trái, giữa và phải trên đỉnh hàng. Chỉ khi cả ba điểm đều cân mới siết chặt vít tấm bướm, yêu cầu cabinet hết lắc. Từ hàng thứ hai trở đi, mỗi cabinet bắt hai vít trục vị ở cạnh trái và hai vít ở cạnh dưới, lắp vít trục vị trước rồi mới cố định vào tấm bướm. Cabinet cong vênh không nắn được thì thay, không cố lắp.

Vì sao dung sai mép ghép 20 micron lại quan trọng đến vậy?

Mép ghép là nơi mắt người bắt lỗi nhanh nhất trên một màn LED. Tiêu chí nghiệm thu tại công trường của tài liệu kỹ thuật rất cụ thể: chênh lệch mặt phẳng giữa hai cabinet liền kề phải ở mức sờ tay không cảm nhận được, và khi không phán đoán được bằng tay thì đo bằng thước lá với giới hạn 20 micron. Vượt ngưỡng này, màn hiển thị nền xám sẽ lộ đường kẻ sáng hoặc tối chạy dọc chỗ ghép.

Ngoài mặt phẳng trước sau, còn một tiêu chí thứ hai hay bị bỏ: bốn góc của bốn cabinet liền kề phải hợp thành hình chữ thập cân đối, không lệch trái phải. Cách kiểm là nhìn thẳng vào giao điểm bốn cabinet; nếu bốn góc không gặp nhau tại một điểm thì hàng dưới đã bị đẩy lệch và phải chỉnh trước khi chồng tiếp hàng trên.

Một chi tiết nữa quyết định chất lượng hiển thị nhưng không liên quan gì tới cơ khí: cabinet phải lắp đúng thứ tự trong sơ đồ bố trí đi kèm hàng. Mỗi cabinet mang dữ liệu hiệu chỉnh riêng theo vị trí; lắp sai chỗ sẽ gây bất thường dữ liệu hiệu chỉnh và màn lên bị vệt màu dù cơ khí hoàn hảo. Chi tiết nghiệm thu đầy đủ nằm ở bài checklist nghiệm thu QC màn COB fine-pitch.

Đấu điện và tín hiệu: giới hạn nào không được vượt?

Hai giới hạn phải nhớ khi đấu nguồn. Thứ nhất, cáp ba lõi tiết diện 2,5 mi-li-mét vuông chạy từ tủ phân phối tới cabinet kéo tối đa hai mươi cabinet ở 220 vôn, hoặc mười cabinet ở 110 vôn. Thứ hai, đầu nối hàng không giữa các cabinet chịu được ba ki-lô-oát. Cabinet nối tiếp nhau bằng đầu nối hàng không, đầu ra của cabinet dưới cắm vào đầu vào của cabinet trên, cắm phải chắc chân.

Để hình dung mức công suất, tài liệu đưa ví dụ mười sáu cabinet dòng P1.2 xếp bốn nhân bốn cho tổng công suất khoảng 1,19 ki-lô-oát, tương ứng mật độ công suất đỉnh màn trắng 370 oát trên mét vuông và 75 oát cho mỗi cabinet. Cần nói rõ với chủ đầu tư rằng đây là công suất đỉnh khi toàn màn trắng, không phải mức tiêu thụ trung bình khi chạy nội dung thật, và khi chọn tủ điện phải cộng dự phòng từ mười phần trăm trở lên.

Về tín hiệu, cáp mạng chống nhiễu chuẩn Cat5e không được dài quá 100 mét, giới hạn kế thừa từ chuẩn hệ cáp cấu trúc ISO/IEC 11801. Vượt mốc này phải chuyển sang cáp quang: đa mốt cho cự ly trong 500 mét, đơn mốt cho cự ly tới 10 ki-lô-mét, kèm bộ thu phát quang tương thích hệ điều khiển. Mỗi cổng mạng của card gửi tải tối đa 650.000 điểm ảnh, nên số cabinet trên một sợi mạng bằng 650.000 chia cho số điểm ảnh của một cabinet. Cách chọn card gửi theo tổng điểm ảnh xem tại bài chọn card gửi từ MCTRL300 đến MCTRL4K, còn cách tính tải cho card thu xem tại đây.

Thăm card trước khi lên module — bước hay bị bỏ qua:

Đây là bước phân biệt đội thi công có nghề và đội làm theo cảm tính. Khi cabinet đã lên khung và đã đấu dây nhưng mặt trước còn trống, kỹ thuật viên mở phần mềm NovaLCT, vào mục kết nối màn hình, khai báo kích thước và số điểm ảnh theo đúng cách đấu cáp thực tế, rồi đọc số lượng card thu mà hệ thống nhận được. Con số đó phải bằng đúng số cabinet đã lắp.

Nếu đọc thiếu, lỗi nằm ở cáp mạng hoặc ở card thu của cabinet nào đó, và lúc này việc xử lý còn dễ vì mặt cabinet chưa bị module che. Nguyên tắc kèm theo là mọi sợi cáp mạng phải được kiểm bằng máy đo cáp trước khi cắm, tránh trường hợp cáp bấm lỗi làm mất nguyên một nhánh. Bỏ bước này, đội thi công phải hút ngược toàn bộ module ở khu vực lỗi, mất ít nhất nửa ngày công cho một sự cố lẽ ra chỉ tốn mười phút.

Trước khi cấp điện lần đầu, còn một phép đo bắt buộc nữa: dùng đồng hồ vạn năng đo ba dây pha, trung tính và tiếp địa ở đầu vào xoay chiều, cùng đầu ra một chiều của từng cabinet, xác nhận không có hiện tượng chập. Phát hiện chập thì rà lại toàn tuyến dây trước khi đóng điện, không đóng thử để xem có cháy hay không.

Lên module đúng cách là thế nào?

Module chỉ được lắp sau khi đã thăm card xong và màn đã nhận đủ cabinet. Dòng COB có hai kiểu module: loại có khay đỡ và loại không khay, cả hai đều xuất hiện ở các bước sóng P0.9, P1.25 và P1.5. Loại có khay cầm bằng hai tay, khớp cột định vị của module vào lỗ đối vị trên cabinet rồi đẩy vào. Loại không khay dùng giác hút lấy module từ khay chứa, định vị bằng nam châm và cột đối vị, cắm vuông góc với mặt cabinet.

Điểm chung của cả hai loại là hướng lắp: mũi tên ở mặt sau module phải cùng chiều với mũi tên trên bo mạch của cabinet, đều hướng lên trên. Lắp ngược chiều thì module vẫn vào khớp nhưng thứ tự điểm ảnh sẽ sai. Thứ tự lên module đi từ dưới lên trên và từ giữa ra hai bên, để sai số tích lũy được đẩy ra biên thay vì dồn vào giữa màn.

Dấu hiệu kiểm tra sau mỗi lượt lắp: module cuối cùng vừa lắp phải còn xê dịch được nhẹ theo bốn hướng bằng lực tay. Nếu đã cứng ngắc, nghĩa là các module trước đó bị ép sai vị trí và cần tháo ra căn lại. Sản phẩm dòng này hỗ trợ bảo trì từ phía trước, nên toàn bộ thao tác tháo lắp về sau đều thực hiện ở mặt trước bằng giác hút chuyên dụng, không cần lối đi phía sau màn.

An toàn thi công: những cảnh báo bắt buộc

Tài liệu kỹ thuật của BOE MLED mở đầu bằng cảnh báo rằng sản phẩm chỉ dành cho người vận hành chuyên nghiệp, vì nguy cơ cháy, điện giật và rơi ngã có thể gây thương tích nghiêm trọng. Nhóm chống điện giật gồm bốn quy tắc: tiếp địa đúng và không vô hiệu chấu tiếp địa, ngắt nguồn khi có sét hoặc khi không dùng dài ngày, ngắt cầu dao tổng trước mọi việc lắp đặt và bảo trì, và kiểm tra cáp không rách, không lão hóa, không ẩm.

Nhóm chống cháy yêu cầu dùng cầu dao hoặc cầu chì bảo vệ quá tải cho cáp nguồn, giữ khoảng thoáng tối thiểu 0,1 mét quanh màn và thiết bị, không treo hay dán bất cứ vật gì lên mặt màn, và không vận hành khi môi trường vượt 60 độ C. Nhóm an toàn thân thể yêu cầu đội mũ bảo hộ, cách ly khu vực thi công và bảo đảm sàn thao tác vững.

Riêng nhóm an toàn thị lực ít người để ý nhưng rất đáng nhắc với màn fine-pitch độ sáng cao: không nhìn thẳng vào màn đang sáng ở cự ly dưới một mét khi không có bảo hộ mắt, và tuyệt đối không dùng thiết bị quang học có chức năng hội tụ để quan sát màn. Việc bảo trì hệ phân phối điện phải do thợ điện có chứng chỉ thực hiện, hạn chế tối đa thao tác khi đang mang điện.

Kết luận: nghiệm thu thế nào là đạt?

Một màn LED COB lắp đạt chuẩn kiểm được bằng bốn tiêu chí đo được, không cần cảm tính. Về cơ khí: vuốt tay ngang mọi mép ghép không thấy gợn, bốn góc cabinet hợp thành chữ thập, cả màn không lắc. Về điện: đo không chập ở cả đầu vào xoay chiều lẫn đầu ra một chiều, số cabinet trên mỗi sợi cáp nằm trong giới hạn, tủ điện còn dự phòng. Về tín hiệu: số card thu đọc được bằng số cabinet thực tế, không cổng nào vượt 650.000 điểm ảnh.

Về hiển thị: màn chạy nền xám và nền trắng không lộ đường kẻ ở mép ghép, không vệt màu do lắp sai sơ đồ bố trí. Sau bàn giao, chủ đầu tư nên giữ sẵn một lượng module và card thu dự phòng để thay nhanh khi có sự kiện lớn, và duy trì lịch bảo trì theo checklist vận hành. Cần dự toán cho một cấu hình cụ thể, gửi kích thước và điều kiện mặt bằng qua trang báo giá để đội kỹ thuật tính số cabinet, công suất và phương án khung.
