PixelHue X400: media server trình chiếu nội dung đa màn

Trong hầu hết hồ sơ dự toán màn LED hoặc máy chiếu tại Việt Nam, phần thiết bị hình ảnh được gói gọn trong một dòng: "bộ xử lý hình ảnh". Dòng đó bỏ sót mắt xích đứng trước nó — thiết bị phát nội dung. Bộ xử lý không tự sinh ra hình; nó chỉ nhận, cắt ghép và phân phối cái đã có sẵn. Khi chương trình cần nhiều lớp video, nhiều kênh ra và một nhịp khung hình chung, thiết bị làm phần việc đó là media server.

Bài viết mổ vai trò media server bằng một thiết bị cụ thể — PixelHue X400 — và đặt nó cạnh bộ xử lý hình ảnh để thấy rõ ranh giới; mọi thông số X400 lấy từ dữ liệu sản phẩm chính hãng. Cần khái niệm nền cho lớp này thì xem bài media server màn LED là gì.

Media server khác bộ xử lý hình ảnh ở chỗ nào?

Đây là chỗ nhầm tốn tiền nhất trong cả chuỗi. Media server là thiết bị dựng và PHÁT nội dung: nó nạp file video, ảnh, nguồn NDI, xếp thành chương trình, trộn nhiều lớp rồi xuất ra tín hiệu hình hoàn chỉnh. Bộ xử lý hình ảnh đi theo hướng ngược lại: nó NHẬN tín hiệu đã dựng sẵn, cắt ghép, chuyển cảnh giữa các nguồn và map hình ra đúng từng vùng màn. Một bên trả lời "phát cái gì, dựng thế nào"; bên kia trả lời "đưa lên đâu, lúc nào, theo bố cục nào".

Thứ tự trong chuỗi tín hiệu vì thế rất rõ: nguồn nội dung vào media server, media server xuất ra bộ xử lý, bộ xử lý mới đẩy xuống màn LED qua card gửi hoặc ra máy chiếu. Bỏ hẳn một mắt xích thì hệ vẫn lên hình nhưng mất một trong hai năng lực: thiếu media server, bạn không dựng được chương trình nhiều lớp có kịch bản; thiếu bộ xử lý, bạn không chia được canvas thành nhiều vùng và không chuyển cảnh an toàn trước khán giả.

Nhầm lẫn thường bắt đầu từ tên gọi. Cả hai đều là hộp rack đen, đều nhiều cổng HDMI và DP, đều được gọi chung là "bộ xử lý" trên báo giá. Bài switcher và splicer khác gì đã tách hai vai trò bên trong lớp xử lý; ở đây ranh giới cần vạch sớm hơn một bậc — giữa lớp phát và lớp xử lý. Một thiết bị như PixelHue Q8 thuộc lớp xử lý: mạnh về quản lý đa màn, nhiều nguồn vào và nhiều đầu ra, nhưng không phải nơi bạn dựng nội dung.

Cách kiểm nhanh khi đọc báo giá: hỏi thiết bị có phần mềm dựng và phát nội dung chạy bên trong không. Có thì là media server; chỉ nhận tín hiệu từ ngoài rồi xử lý thì là bộ xử lý — nhóm thông số nên đọc ở lớp này nằm trong bài bộ xử lý video màn hình LED.

PixelHue X400 làm được những gì trên một thiết bị?

X400 là media server chuyên trách, chạy sẵn phần mềm phát đa phương tiện Pilot MS3 Pro bên trong máy. Về năng lực đầu ra, dữ liệu sản phẩm nêu con số quyết định quy mô dự án: tới 6 kênh 4K hoặc 24 kênh 2K từ một thiết bị duy nhất. Khung máy dùng kiến trúc card mô-đun với 2 khe card đầu vào và 6 khe card đầu ra, lắp tối đa 2 card vào 4K cùng 4 card ra 4K — cấu hình ban đầu không cố định mà mở rộng theo số màn và số kênh thật.

Phần giải mã quyết định chất lượng nguyên liệu đưa vào. Máy giải mã phần cứng tới 8K@60fps và chạy nhiều luồng 4K@60fps đồng thời, với danh sách định dạng rộng: H.264, H.265 (HEVC), AV1, VP9, ProRes, HAP và HAP-Alpha, MPEG, MJPEG, JPEG2000 cùng các định dạng ảnh phổ biến. Sự có mặt của HAP-Alpha đáng chú ý với dự án cần chồng nhiều lớp nội dung có nền trong suốt.

Về dựng nội dung, Pilot MS3 Pro cho số lớp và số chương trình không giới hạn, kèm tính năng cắt-ghép (slicing) để một nguồn hình lớn được chia và phân bổ theo nhiều bố cục màn khác nhau. Máy còn có tiền dựng thời gian thực (real-time pre-edit) và giám sát, tức kỹ thuật viên chuẩn bị chương trình kế tiếp trong khi chương trình hiện tại vẫn đang phát. Máy hỗ trợ NDI, có âm thanh XLR vào/ra và điều khiển tập trung qua TCP/UDP.

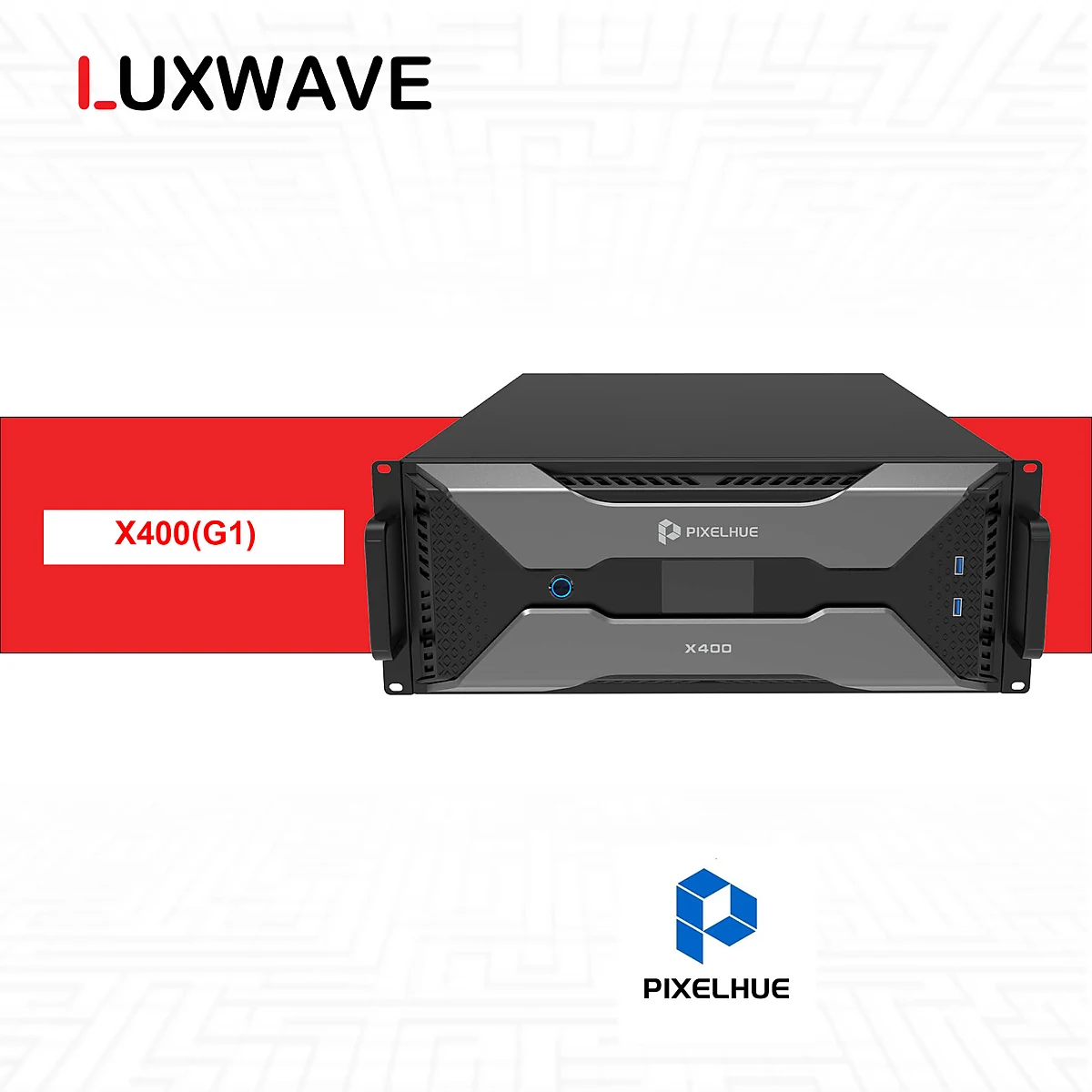

Giao tiếp trên máy ở dạng mô-đun: HDMI, DP, Genlock, âm thanh XLR và Neutrik 10G, tuỳ card lắp vào. Cấu hình gồm 2 card đồ hoạ cùng 5 loại sub-card tuỳ chọn, và bản nâng cấp phần mềm MS3 được cấp miễn phí theo công bố của hãng. Mặt trước máy có màn LCD hiển thị trạng thái để đội vận hành nhìn được tình trạng thiết bị mà không phải mở phần mềm. X400 công bố CE, RoHS và FCC.

Vì sao thiết kế module và cách ly khỏi giao tiếp card đồ hoạ lại quan trọng khi chạy show?

Câu trả lời nằm ở rủi ro, không nằm ở danh sách tính năng. Nhiều đơn vị vẫn dùng một máy trạm phổ thông cắm nhiều card đồ hoạ làm nguồn phát. Cách này chạy được trong phòng lab, nhưng ngoài hiện trường mang theo hai điểm yếu khó xử lý: đường giao tiếp giữa hệ thống và card đồ hoạ dễ thành điểm treo khi máy chạy tải cao liên tục, và tĩnh điện từ sàn sân khấu, khung truss, người thao tác có thể đánh vào cổng tín hiệu đúng lúc chương trình đang diễn.

X400 xử lý cả hai bằng phần cứng chứ không bằng phần mềm: máy dùng thiết kế mô-đun, cách ly khỏi giao tiếp card đồ hoạ và tăng cường chống tĩnh điện (ESD). Ý nghĩa thực tế của "mô-đun" là khi một card đầu ra gặp sự cố, bạn thay đúng card đó thay vì thay cả máy — điều này đổi hẳn kịch bản dự phòng và danh mục vật tư mang theo. Còn "cách ly" nghĩa là trục trặc ở phần đồ hoạ ít khả năng kéo sập cả thiết bị.

Lớp dự phòng còn được đẩy sâu vào bên trong: máy dùng hai ổ SSD tốc độ cao theo cơ chế chính và dự phòng, hai hệ điều hành và hai bản quyền. Cấu trúc này nhằm vào đúng nỗi sợ của người vận hành — ổ chứa nội dung hỏng hoặc hệ điều hành không khởi động được vào ngày diễn. Với chương trình chạy nhiều suất liên tục, rút ngắn thời gian phục hồi quan trọng hơn thêm một tính năng dựng hình.

Các thông số vật lý cũng thuộc nhóm rủi ro cần tính trước chứ không phải phụ lục. Máy tiêu thụ tối đa 650W ở nguồn AC 100–240V, vận hành trong dải 0–45°C và độ ẩm 0–80% RH không ngưng tụ. Độ ồn trung bình khoảng 51,8dB mặt trước và 54,1dB mặt sau ở 25°C, tức không nên đặt máy cạnh micro. Kích thước 482,6 × 694,7 × 183,5mm, nặng 23,5kg khi lắp đầy card và 57,2kg cả phụ kiện lẫn flight case — tủ rack phải đủ sâu và đủ chịu tải.

Khi nào cần cascade nhiều máy và đồng bộ bằng Genlock?

Một máy đủ dùng cho tới 6 kênh 4K hoặc 24 kênh 2K. Vượt ngưỡng đó — sân khấu có màn chính, hai màn phụ, dải LED ngang và thêm vài mặt chiếu, hoặc một triển lãm trải nội dung qua nhiều phòng — thì cần nhiều máy phát chạy song song. X400 hỗ trợ cascade không giới hạn số thiết bị, và đó mới là nửa đầu của bài toán. Nửa sau khó hơn: nhiều máy cùng phát một khối nội dung phải chạy chung một nhịp khung hình, nếu không hệ sẽ lộ lỗi ngay.

Genlock giải quyết nửa sau đó: nó cấp một tín hiệu tham chiếu chung để mọi thiết bị khoá nhịp khung hình theo cùng một đồng hồ. Không có Genlock, mỗi máy chạy theo dao động riêng, sai lệch tích luỹ dần và biểu hiện rất cụ thể: đường ghép giữa hai vùng bị xé, vật thể di chuyển ngang qua ranh giới sẽ gãy hoặc giật, hai nửa của cùng một hiệu ứng chuyển cảnh không khớp thời điểm. Trên sân khấu sự kiện, khán giả không gọi tên được lỗi nhưng cảm nhận ngay là hình "không sạch".

Lỗi này khắc nghiệt gấp đôi khi có camera: chương trình phát sóng hoặc livestream ghi lại đúng khoảnh khắc lệch pha thành khung hình lỗi vĩnh viễn, không sửa được ở hậu kỳ. Vì vậy trong trường quay và dự án có ghi hình, Genlock nên là yêu cầu bắt buộc trong hồ sơ kỹ thuật, cùng nhóm ưu tiên với đường tín hiệu dự phòng ở bài backup tín hiệu full-link cho sự kiện LED.

Khoá EDID là gì và vì sao mất EDID hay gây sự cố giữa chương trình?

EDID là bản khai mà thiết bị nhận gửi ngược về nguồn phát ngay khi hai bên bắt tay. Trong bản khai đó, màn hình, bộ xử lý hoặc máy chiếu tự giới thiệu: tôi nhận được độ phân giải nào, tần số quét bao nhiêu, dải màu ra sao. Nguồn phát đọc rồi chọn chế độ đầu ra phù hợp. Cơ chế này tiện khi cắm một lần rồi để yên, nhưng có một giả định ngầm nguy hiểm: thiết bị nhận luôn hiện diện và luôn trả lời.

Giả định đó vỡ đúng lúc bận nhất. Giữa chương trình, kỹ thuật viên rút một sợi cáp để đổi đường, một bộ xử lý được khởi động lại, một màn hình bị tắt nguồn, hoặc bộ chia tín hiệu mất điện vài giây. Nguồn phát đọc lại, không thấy bản khai cũ nữa nên quay về chế độ mặc định an toàn — thường là độ phân giải thấp hơn hẳn thiết kế. Hệ quả trên màn rất dễ nhận: hình nhỏ lại hoặc bị kéo giãn, bố cục đã dựng công phu lệch khỏi các vùng màn, chữ mờ đi.

X400 có khoá EDID (EDID lock) để neo lại thông số đầu ra đã chốt. Khi khoá, máy giữ nguyên chế độ xuất bất kể thiết bị nhận có biến mất tạm thời hay không, nên hình quay lại đúng như cũ sau khi kết nối phục hồi. Nên chốt và khoá EDID ngay sau khi nghiệm thu tín hiệu, ghi thông số vào hồ sơ vận hành rồi mới bàn giao; khi có sự cố, checklist trong bài khắc phục sự cố PixelHue thường gặp giúp khoanh vùng nhanh hơn.

Media server ghép với máy chiếu và màn LED trong dự án ra sao?

Với dự án mapping bằng máy chiếu, media server là mắt xích cấp nguồn nội dung cho toàn bộ mặt chiếu. Mỗi máy chiếu thường nhận một kênh riêng, nên khi mặt dựng cần bốn, sáu hay tám máy thì nguồn phát phải xuất đủ số kênh đó và giữ chung một nhịp khung hình. Đây chính là chỗ con số 6 kênh 4K của X400 thành đơn vị dự toán thực tế. Phần ghép biên và nắn hình theo bề mặt công trình thuộc lớp phía sau, mô tả trong bài ghép nhiều máy chiếu, edge blending và warp.

Đặt cạnh bài dự toán trình chiếu mapping tại di tích, quan hệ giữa hai bài rất rõ: bài kia lo phần bài toán và hồ sơ — bao nhiêu máy, bao nhiêu lumen, bảo vệ hiện vật, thuê hay mua; bài này lo phần thiết bị phát nội dung của cùng bài toán đó. Một hồ sơ tính đủ máy chiếu nhưng để trống dòng thiết bị phát sẽ phải bổ sung muộn, lúc giá và tiến độ đã chốt. Thị trường có nhiều phần mềm trình chiếu quen tên như Watchout, Pandoras Box hay MadMapper; điểm cần giữ là hạng mục phát nội dung phải tồn tại như một dòng độc lập.

Với sân khấu dùng màn LED, cấu hình thường là tổ hợp: màn chính, màn phụ hai bên, dải LED ngang và đôi khi thêm mặt chiếu phía sau. Media server dựng nội dung theo kịch bản rồi xuất ra nhiều kênh, tính năng cắt-ghép cho phép một khối hình lớn được chia đúng theo bố cục sân khấu; bộ xử lý phía sau lo chuyển cảnh và map ra từng vùng. Bài dự toán sân khấu biểu diễn với màn LED và máy chiếu mô tả tổ hợp thiết bị hiển thị; phần phát nội dung là chỗ media server đứng.

Ở nhóm vận hành dài ngày như trung tâm điều hành, vai trò media server đổi trọng tâm: ít chuyển cảnh biểu diễn, nhiều nội dung chạy theo lịch, nhiều vùng hiển thị cố định. Khi đó nên đọc kỹ độ ổn định và cơ chế dự phòng thay vì số lớp tối đa — bối cảnh chung của dải thiết bị hãng ở bài PixelHue là gì.

Kết luận: khi nào nên đưa media server vào dự toán?

Nên đưa media server thành một dòng riêng khi dự án có ít nhất một trong bốn dấu hiệu sau: nội dung gồm nhiều lớp chồng nhau theo kịch bản, số kênh ra vượt khả năng một máy tính đơn, nhiều thiết bị phát phải chạy chung nhịp khung hình, hoặc chương trình có ghi hình và phát sóng. Ngược lại, một màn LED đơn phát nội dung cố định từ một nguồn thì chưa cần tới lớp này — thêm vào chỉ làm tăng chi phí mà không giảm được rủi ro nào đang có thật.

Khi đã xác định cần, trình tự lành mạnh là dựng sơ đồ tín hiệu trước rồi mới chọn model. Hãy đếm số kênh ra, độ phân giải từng kênh, số lớp cần trộn, có cần Genlock hay không, và thiết bị nào đứng ngay sau media server. Từ bảng đếm đó mới quyết định một máy có đủ hay phải cascade, và card nào lắp vào 6 khe đầu ra — tránh được cả hai lỗi ngược nhau: thiếu kênh phải bổ sung giữa chừng, và dư năng lực không bao giờ dùng tới.

Luxwave phân phối chính hãng PixelHue tại Việt Nam và tiếp cận nhóm thiết bị này theo hướng khớp cấu hình với rủi ro vận hành thật, không khuyến khích chọn cấu hình cao nhất khi kịch bản không cần. Khi đã có sơ đồ tín hiệu sơ bộ cùng số kênh và số vùng màn, gửi qua trang nhận báo giá để được dựng cấu hình theo hiện trạng.
