PixelHue P80: presentation switcher 4K cho studio truyền hình

Trong studio truyền hình, thiết bị đứng giữa camera, máy tính đồ hoạ, media server và tường LED không chỉ làm mỗi việc chuyển nguồn. Nó phải nhận đủ nguồn cùng lúc, giữ nhịp hình theo một tham chiếu chung, dựng bố cục nhiều lớp, trả hình ra nhiều đích và không được sập giữa buổi ghi. PixelHue P80 được hãng đặt đúng vào chỗ đó với tên gọi presentation switcher 4K. Bài này đọc cấu hình P80 theo hướng người viết hồ sơ kỹ thuật: mỗi dòng catalog tương ứng với việc gì trong phòng ghi hình thật.

P80 giải bài toán gì mà một switcher thông thường không giải được?

Câu hỏi đúng khi đọc P80 không phải là máy chuyển nguồn nhanh cỡ nào, mà là máy ôm được bao nhiêu nguồn cùng lúc và trả hình ra bao nhiêu đích độc lập trong cùng một buổi. Switcher phổ thông thường được thiết kế quanh vài nguồn và một đường ra chính. Studio truyền hình thì ngược lại: nguồn tới từ nhiều hướng, và hình phải đi tới nhiều nơi cùng lúc — tường LED phía sau người dẫn, màn nhắc lời, phòng đạo diễn và đường ghi.

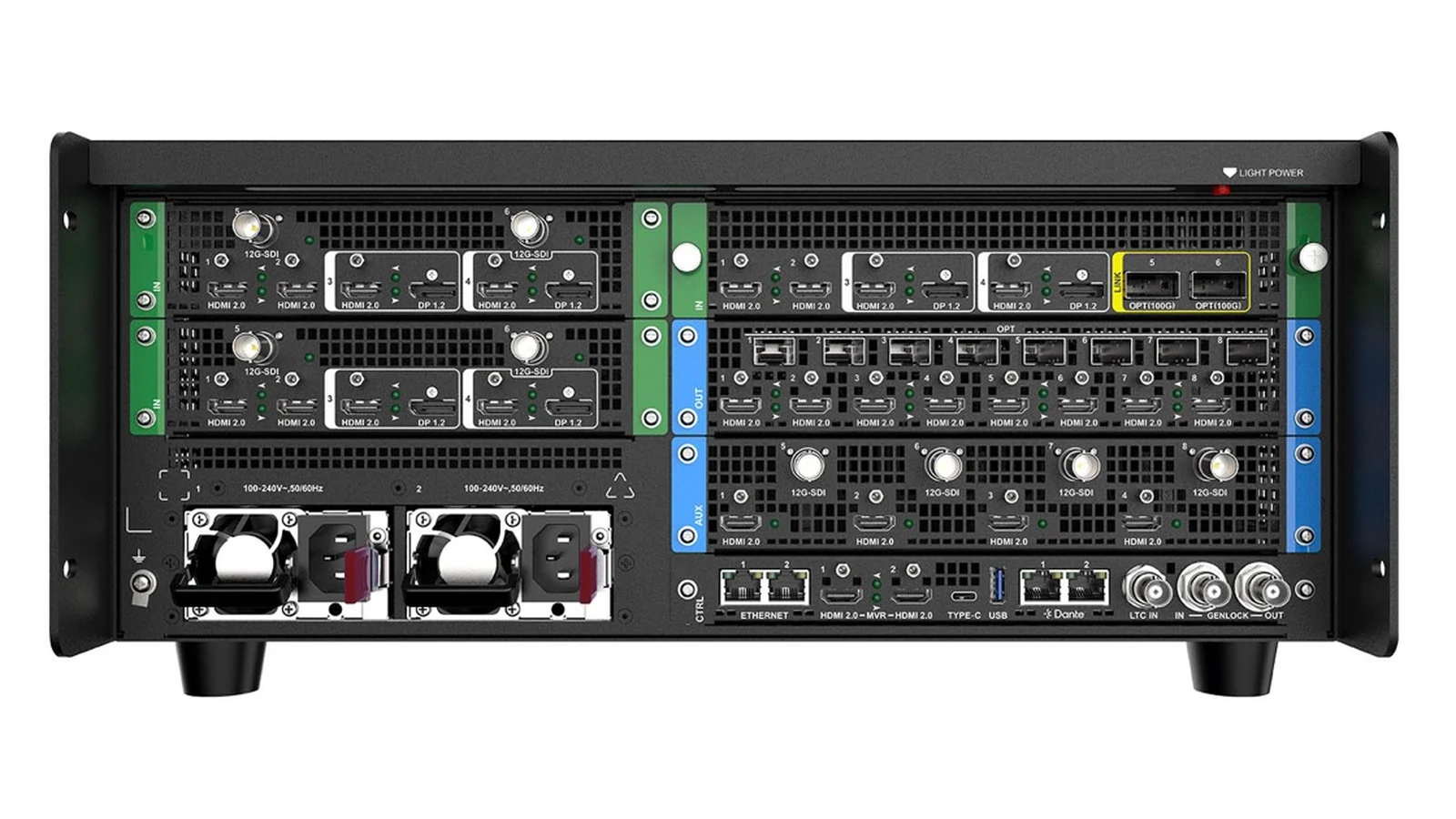

Catalog P80 phản ánh đúng hình dạng bài toán đó. Phần cố định nhận 12 kênh 4K đồng thời; ngõ ra gồm 8 cổng HDMI 2.0 chia 4 nhóm, 8 cổng quang 10G SFP, 4 ngõ AUX 4K cho màn nhắc lời và đích phụ, 4 cổng 12G-SDI dạng ma trận và 2 ngõ Multiviewer để giám sát. Điểm khác biệt không nằm ở chỗ "vào được nhiều" mà ở chỗ hình ra được nhiều đích có nội dung khác nhau, mỗi đích phục vụ một người trong ê-kíp.

Phần bố cục nằm luôn trên máy chứ không phải thiết bị rời. P80 dựng tới 8 lớp trộn 4K cộng 4 lớp trộn 4K dành riêng cho AUX, quản lý tới 4 màn 4K và 4 màn AUX 4K, có ghép cạnh cho màn siêu rộng, bù viền màn LCD và pixel ảo. Lớp hình có lật, cắt, mặt nạ, viền, bóng đổ, chỉnh màu; khoá nền hỗ trợ smart key, luma key, chroma key kèm Cut và Fill. Riêng lớp AUX không có viền, bóng đổ, khoá nền và Cut/Fill — chi tiết nhỏ nhưng quyết định nội dung nào đặt ở nhóm nào.

Nếu bạn còn phân vân hai khái niệm nền, bài switcher và splicer khác nhau thế nào đã giải nghĩa riêng nên bài này không định nghĩa lại. Còn nếu bài toán chính là ghép nhiều màn rất lớn thay vì điều hành chương trình, hướng cần xem là PixelHue Q8 quản lý đa màn 4K/8K.

12 kênh 4K đồng thời của P80 nghĩa là gì trong một buổi ghi hình?

Cụm "12 kênh 4K đồng thời" hay bị đọc thành "12 chân cắm". Hai thứ khác nhau. Nhiều thiết bị có rất nhiều chân cắm nhưng các chân dùng chung một khối xử lý, nên chỉ một phần trong số đó chạy được ở 4K tại một thời điểm. Catalog P80 ghi con số này ở dạng số kênh 4K chạy song song: 12 nguồn 4K cùng cắm, cùng được nhận diện và cùng sẵn sàng lên hình, không phải 12 lựa chọn thay phiên nhau.

Mười hai kênh đó chia thành ba nhóm: 4 cổng 12G-SDI, 4 cổng HDMI 2.0 và 4 cổng chọn giữa HDMI 2.0 hoặc DP 1.2 — mỗi khe chỉ chạy một kiểu tại một thời điểm, nên sơ đồ phải ghi rõ khe nào dùng HDMI, khe nào dùng DP. Đặt vào buổi ghi hình thật, 12 kênh tiêu rất nhanh: bốn camera đi SDI, một máy trình chiếu, một máy đồ hoạ dựng bảng tên, một media server phát nền, một đường hội nghị từ xa và một máy dự phòng.

Khi vẫn thiếu, P80 nhận thêm card đầu vào tháo lắp được P_HDMI2.0_DP1.2_OPT, gồm 2 cổng HDMI 2.0 và 2 cổng chọn HDMI 2.0 hoặc DP 1.2, cộng thêm 4 kênh 4K nữa — tổng 16 kênh 4K đồng thời. Đây là con số nên chốt sớm, vì nó ảnh hưởng tới cả cấu hình mua lẫn cách đi dây trong rack.

Chiều ra cần đọc cẩn thận không kém. Tám cổng HDMI 2.0 chia thành 4 nhóm và chạy hai chế độ: copy cho tới 4 đường 4K, tức mỗi nhóm trả một hình 4K và nhân bản cho đường dự phòng; split chia thành 8 đường DL cho 8 vùng màn. Tám cổng quang 10G SFP nhân bản chính các ngõ HDMI để truyền đi xa, tới 4 đường 4K. Lớp dự phòng gồm hot-backup nguồn vào, nhân bản ngõ ra, dự phòng thiết bị và hai bộ nguồn — cùng logic với dự phòng tín hiệu full-link cho sự kiện LED.

Vì sao studio truyền hình cần 12G-SDI mà HDMI không thay được?

Vì phần lớn hạ tầng nhà đài và trường quay chuyên nghiệp được xây quanh SDI chứ không quanh HDMI. SDI chạy trên cáp đồng trục với đầu nối BNC vặn khoá, mỗi sợi mang một đường hình, và đã có sẵn ống, máng, patch panel trong toà nhà. Đó là loại hạ tầng không thay theo một dự án màn hình, nên thiết bị mới phải nói được ngôn ngữ sẵn có thay vì bắt cả studio đổi theo mình.

Khác biệt thực dụng nằm ở ba chỗ. Chiều dài: cáp đồng trục kéo xa hơn hẳn một đường HDMI thụ động, đủ đi từ sàn quay về phòng máy mà không cần thiết bị trung gian. Cơ khí: đầu BNC vặn khoá vào thân cổng, còn đầu HDMI giữ bằng ma sát nên dễ tuột khi camera di chuyển hoặc rack rung. Quy trình: đường SDI không có bước bắt tay bản quyền như HDMI, nên không mất hình mỗi lần đổi nguồn. Họ tiêu chuẩn SDI do SMPTE ban hành; catalog P80 công bố số cổng nhưng không liệt kê từng số hiệu chuẩn, nên hồ sơ cần yêu cầu hãng cấp bản spec đầy đủ thay vì tự điền.

Trên P80, phần SDI có hai chiều. Chiều vào là 4 cổng 12G-SDI nằm trong nhóm 12 kênh 4K. Chiều ra là 4 cổng 12G-SDI hoạt động như một ma trận: mỗi cổng chọn được nguồn từ đầu vào, Multiviewer, PGM hoặc AUX PGM. Nghĩa là P80 vừa nhận được tín hiệu nhà đài vừa trả lại đúng định dạng đó cho khối ghi hình, phát sóng hoặc giám sát mà không cần bộ chuyển đổi rời — bớt một mắt xích là bớt một điểm hỏng.

Điều này không có nghĩa HDMI kém hơn. HDMI và DP là đường tự nhiên của máy tính, máy đồ hoạ và media server, nên P80 dành hẳn 8 kênh cho nhóm đó; đơn giản là hai lớp hạ tầng phục vụ hai họ thiết bị khác nhau. Phần còn lại của chuỗi là bắt nhịp: P80 có genlock cả chiều vào lẫn chiều ra kèm loop-through để mọi thiết bị chạy theo cùng một tham chiếu. Khi hình lên camera thì tần số quét của màn LED phía sau cũng phải khớp — bài refresh rate LED 3840Hz khi quay camera nói kỹ phần này.

Xử lý nền tảng FPGA khác xử lý bằng phần mềm ở chỗ nào?

PixelHue mô tả P80 là thiết bị xử lý hình ảnh trên nền tảng FPGA. FPGA là loại vi mạch cấu hình lại được: nhà sản xuất nạp vào đó một đường ống xử lý bằng mạch phần cứng, và mỗi khung hình đi qua đúng chuỗi bước ấy. Cách còn lại là xử lý bằng phần mềm chạy trên CPU hoặc GPU dưới một hệ điều hành đa nhiệm. Cả hai đều cho ra hình, nhưng tính chất thời gian xử lý thì khác nhau, mà trong phát trực tiếp thời gian mới là thứ khó chữa nhất.

Đường ống phần cứng có độ trễ ổn định vì không chia tài nguyên với thứ gì khác: không tiến trình nền bật lên giữa chừng, không bản cập nhật driver đổi hành vi sau một đêm, không đợt dọn bộ nhớ chen vào đúng lúc chuyển cảnh. Khi phát trực tiếp, "chậm đều" là thứ bù được — đo một lần rồi bù trễ cho âm thanh và các đường song song. Còn "lúc nhanh lúc chậm" thì không bù được, vì mỗi lần lệch một kiểu, và biểu hiện ra ngoài là hình giật nhẹ hoặc môi lệch tiếng đúng lúc quan trọng nhất.

Cần nói thẳng phần chưa có: catalog P80 không công bố con số độ trễ cụ thể, nên hồ sơ kỹ thuật không được ghi một trị số tự suy ra. Nếu chủ đầu tư đặt ngưỡng độ trễ, cách đúng là yêu cầu hãng xác nhận bằng văn bản cho đúng cấu hình sẽ mua, hoặc đưa phép đo vào biên bản nghiệm thu tại chỗ với chính chuỗi thiết bị của dự án.

Nói vậy không phải để chê hướng xử lý bằng phần mềm. Nền phần mềm linh hoạt hơn về hiệu ứng và thường mở hơn với định dạng mới, nên có vùng phù hợp riêng ở khâu dựng và phát nội dung. Điểm cần nhớ chỉ là: trong khâu chuyển cảnh trực tiếp trước ống kính, thứ được trả tiền là tính tiên đoán được — lý do nhóm thiết bị dùng cho broadcast studio thường chọn nền phần cứng. Bức tranh chung về cách hãng làm hình ảnh nằm ở bài tổng quan PixelHue là gì.

Khi nào P80 là thừa, khi nào cần thêm bàn U5 và cáp quang EP?

P80 là thừa khi chương trình không dùng hết đồng thời cả ba thứ: số nguồn 4K chạy song song, số đích ra độc lập và số lớp bố cục. Một hội trường có hai máy tính, một camera và một tường LED duy nhất thì phần lớn năng lực của P80 nằm im. Trường hợp đó nên nhìn xuống PixelHue P10 hoặc PixelHue P20 trước; phần so sánh ngang ba dòng P đã có riêng bài chọn dòng P nào nên bài này không lặp lại.

Về điều khiển, mặc định P80 đã dùng được ngay: màn cảm ứng đồ hoạ 7 inch trên mặt trước, phần mềm PixelFlow, hoặc Stream Deck — và một bộ điều khiển có thể quản nhiều máy P80. Bàn U5 chỉ nên tính thêm khi kịch bản đòi chạy tay liên tục: nhiều cảnh nối nhau, cần T-bar để chuyển mềm, cần phím gán sẵn cho từng cảnh. U5 có màn cảm ứng chính 21,5 inch, màn phụ 8 inch, 87 phím LCD lập trình, 4 núm xoay, 8 fader và T-bar; U5 Pro nâng lên màn 43,8 inch tỷ lệ 32:9 với 203 phím.

Đi kèm bàn là bài toán hậu cần ít người tính trước. U5 nặng 24 kg, lên 55 kg khi tính cả phụ kiện và hòm bay; U5 Pro nặng 46 kg và 107 kg khi đóng hòm. Với studio cố định thì đây chỉ là chuyện kê bàn, nhưng với ê-kíp chạy sân khấu sự kiện di chuyển liên tục thì trọng lượng và chỗ để hòm phải nằm trong dự toán từ đầu.

Cáp quang thì cần đọc ngược với thói quen. Vì P80 đã có sẵn 8 cổng quang 10G SFP nhân bản ngõ HDMI để đi xa, đoạn từ P80 xuống bộ điều khiển màn LED thường không cần mua thêm thiết bị kéo dài. Nhóm EP có ích ở phía khác: khi một nguồn nằm xa phòng máy, hoặc cần kéo một đường HDMI/DP đi xa mà vẫn giữ được điều khiển chuột phím. EP4T là đầu phát 4 kênh HDMI 2.0 ghép cặp với đầu thu EP4R. Tầm truyền hãng công bố tới 10 km với module single-mode và tới 300 m với module multimode.

Checklist đấu nối và nghiệm thu P80 gồm những gì?

Một hồ sơ kỹ thuật tốt không chép lại catalog mà biến từng dòng catalog thành một mục kiểm tra được ngoài hiện trường. Với P80, rủi ro thường không nằm ở chỗ máy thiếu năng lực, mà ở chỗ năng lực đó bị chốt sai thứ tự: mua trước, đếm nguồn sau, chọn chế độ ngõ ra sau khi đã kéo dây. Danh sách dưới đây xếp theo đúng trình tự nên làm, từ đếm nguồn tới lúc ký biên bản.

• Đếm nguồn theo kênh 4K, không theo chân cắm. Ghi rõ nguồn nào 4K và chạy đồng thời, rồi mới kết luận có cần card P_HDMI2.0_DP1.2_OPT hay không.
• Chốt kiểu tín hiệu cho từng khe dùng chung. Bốn khe nhận HDMI 2.0 hoặc DP 1.2 chỉ chạy một kiểu tại một thời điểm; ghi vào bản vẽ để đội thi công không cắm nhầm.
• Chốt chế độ nhóm ngõ ra trước khi đi dây. Copy cho tới 4 đường 4K hay split thành 8 đường DL là hai cách kéo cáp khác nhau, đổi muộn thì phải làm lại.
• Tách rõ ngõ AUX với ngõ chính. Bốn ngõ AUX 4K dành cho màn nhắc lời và đích phụ; lớp AUX không có viền, bóng đổ, khoá nền và Cut/Fill.
• Định tuyến 4 cổng 12G-SDI ra dạng ma trận. Ghi rõ mỗi cổng lấy nguồn từ đầu vào, Multiviewer, PGM hay AUX PGM và đi tới khối nào.
• Gắn 2 ngõ Multiviewer vào vị trí ngồi thật. Mẫu bố cục và nhãn UMD phải phục vụ đạo diễn cùng kỹ thuật viên, không phải gắn cho đủ số.
• Chốt nguồn tham chiếu genlock. Xác định thiết bị phát tham chiếu, đường loop-through đi qua đâu và ai kiểm trước mỗi buổi.
• Tách module quang SFP và hai nhánh điện thành hạng mục riêng. Tám cổng 10G SFP là năng lực của máy; nguồn kép chỉ có nghĩa khi hai dây không cùng cắm một ổ.
• Đặt tên và bàn giao 256 preset theo rundown. Kèm ảnh chụp màn hình để ê-kíp sau dùng lại thay vì dựng lại từ đầu.
• Diễn tập tình huống hỏng. Rút thử một nguồn tín hiệu, rút thử một dây điện, bấm giờ xem bao lâu hình trở lại và ghi vào biên bản.

Phần thường bị bỏ quên: P80 xử lý hình trước khi hình đi xuống màn, nên hồ sơ vẫn phải có lớp điều khiển LED phía sau với bộ phát, card thu và bản đồ cabinet theo tài liệu của hãng bộ điều khiển như NovaStar — cách chia vai giữa các lớp thiết bị cũng là hướng tiếp cận của bộ tiêu chuẩn ANSI/AVIXA. Luxwave là đại lý uỷ quyền PixelHue tại Việt Nam; khi đã có danh sách nguồn, danh sách đích và rundown, hãy gửi qua trang nhận báo giá để được dựng cấu hình theo đúng sơ đồ tín hiệu.
