NovaStar TCC160: card async 16 cổng HUB75E cho màn siêu dài

NovaStar TCC160 là card điều khiển màn LED full-color chạy chế độ bất đồng bộ, tích hợp cả phần gửi (sending) lẫn phần thu (receiving) trong cùng một bo mạch. Điểm nhận diện rõ nhất của model này là 16 cổng HUB75E ra module — theo NovaStar, đây là card async đầu tiên trong ngành có 16 cổng HUB75E. Bài viết dùng thông số từ NovaStar 2026 NEW Solutions Brochure (0410) và trang sản phẩm NovaStar TCC160 mà Luxwave đang đăng, không suy diễn ngoài tài liệu.

Bài nhắm tới đơn vị làm biển LED nhỏ và vừa: bảng chạy chữ mặt tiền cửa hàng, màn quảng cáo trên cột đèn, màn gắn trên xe, màn thông báo khu dân cư — nhóm thường không cần hệ đồng bộ đắt tiền với máy tính nguồn, bộ xử lý hình ảnh và người trực. Mọi con số do Luxwave tự tính đều ghi rõ là ước tính kèm công thức, để người đọc kiểm lại bằng bản vẽ màn thật của mình.

NovaStar TCC160 là gì và khác card thường ở đâu?

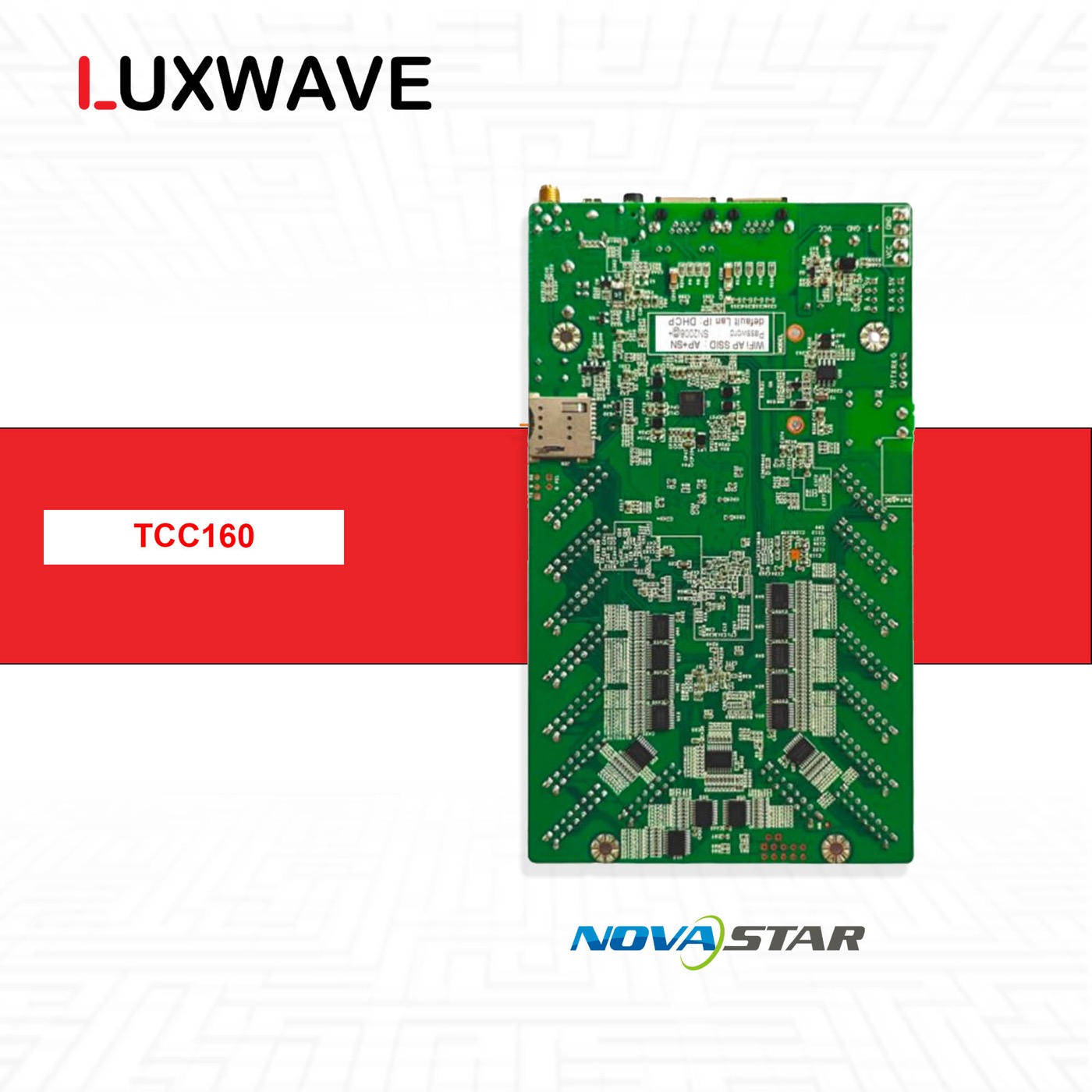

TCC160 là card điều khiển bất đồng bộ full-color, khác kiến trúc quen thuộc ở chỗ nó gộp cả sending lẫn receiving vào một bo mạch. Trong sơ đồ thông thường, hệ màn LED cần một card gửi nhận tín hiệu từ nguồn phát rồi đẩy xuống các card thu gắn sau cabinet, tức là hai lớp thiết bị tách rời. TCC160 rút hai lớp đó về một khối, cắm thẳng 16 cổng HUB75E xuống module, nên số thiết bị trong tủ và số mối nối cần bảo trì đều giảm.

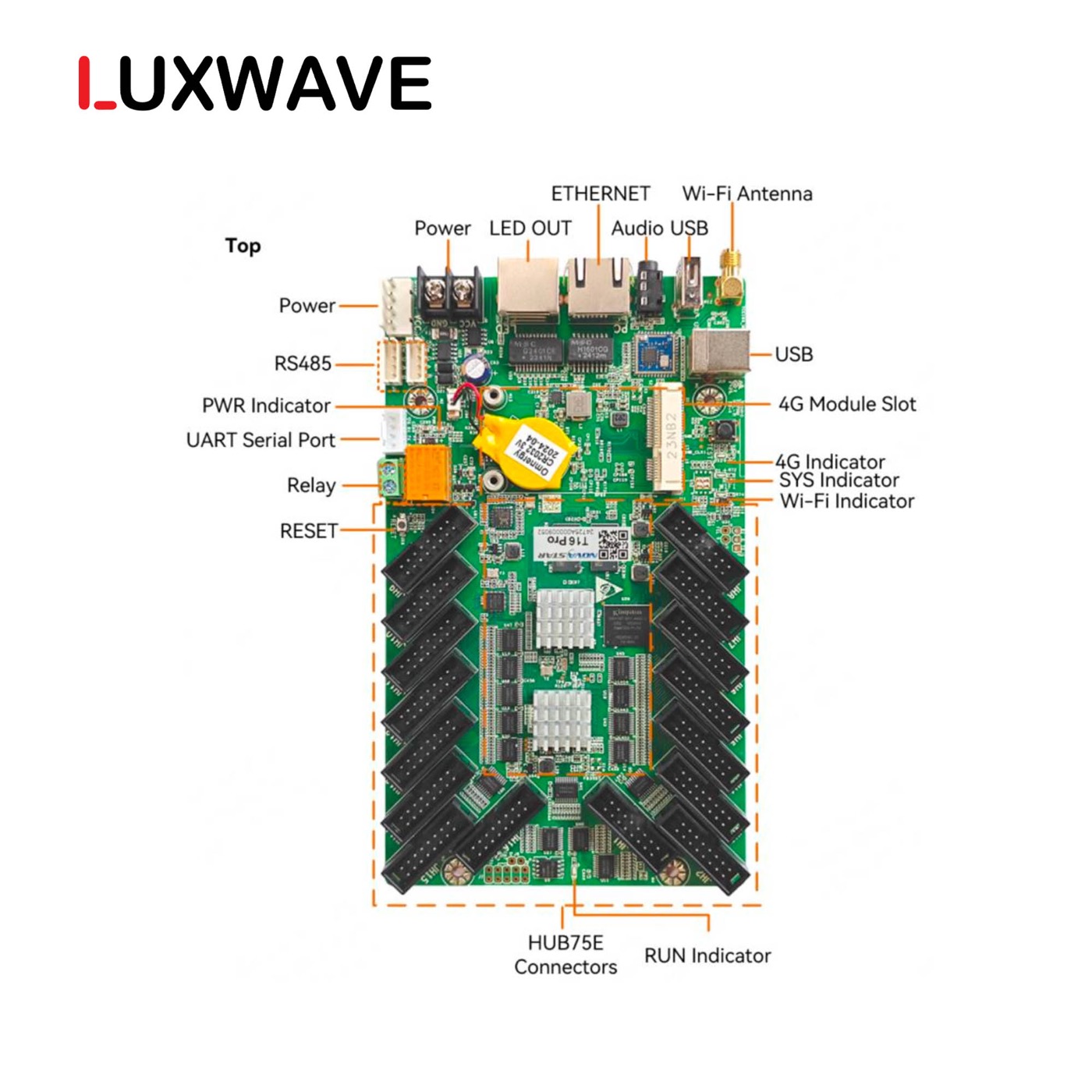

Theo trang sản phẩm Luxwave đang đăng, card chạy nền Android 10 trên vi xử lý industrial-grade bốn nhân 1.4GHz, RAM 2GB và bộ nhớ trong 32GB, nặng 149,6 g. Ngoài 16 cổng HUB75E, card có 1 cổng Gigabit LED OUT để cascade card thu, 1 cổng Ethernet điều khiển, 1 cổng USB 2.0 Type A nhận ổ tới 128GB, 1 cổng USB Type B, 2 cổng RS485 và 1 ngõ audio 3,5 mm. Brochure NovaStar 2026 bổ sung 2 cổng sensor cùng relay 2 chân để bật hoặc tắt màn từ xa. Chứng nhận gồm CE, FCC, RoHS và NTRA.

Vị trí của TCC160 trong hệ NovaStar cũng cần tách bạch. Đây không phải media player rời như nhóm T/TB — nếu muốn phân biệt các lớp thiết bị phát nội dung, bài media player màn LED NovaStar T/TB/TV4 chọn loại nào là điểm tham chiếu đúng. Nó cũng không phải máy tính công nghiệp gộp card gửi như NovaStar MBOX600 Pro, vốn chạy Windows hoặc Ubuntu, tải tới 2,6 triệu điểm ảnh và vẫn cần lớp card thu gắn sau cabinet. Chỗ khác biệt của TCC160 là gộp cả gửi lẫn thu, cắm thẳng xuống module mà không cần thêm lớp thiết bị nào; nó nằm ở lớp card điều khiển gắn trong màn, cho quy mô nhỏ và vừa.

Async khác sync thế nào và ai bắt buộc dùng sync?

Chế độ bất đồng bộ nghĩa là card tự lưu nội dung trong bộ nhớ của chính nó rồi tự phát theo lịch đã nạp. Sau khi đẩy nội dung xong, người vận hành có thể tắt máy tính, rút cáp, đi về; màn vẫn chạy đúng lịch. Chế độ đồng bộ thì ngược lại: card chỉ truyền lại dòng tín hiệu thời gian thực đang có trên ngõ vào, nên nguồn phát phải chạy liên tục và đường tín hiệu phải thông suốt trong toàn bộ thời gian màn sáng.

Từ đó suy ra ranh giới rất rõ. Async hợp với biển quảng cáo phát vòng lặp, bảng chạy chữ mặt tiền, màn cột đèn, màn thông báo khu dân cư, màn gắn xe — những nơi nội dung được thay theo tuần hoặc theo chiến dịch chứ không đổi từng giây. Sync là bắt buộc khi nội dung sinh ra tại thời điểm chiếu: camera trực tiếp, sân khấu sự kiện, phòng điều hành hiển thị dữ liệu thời gian thực, hoặc bất kỳ kịch bản nào cần phản chiếu màn hình máy tính đang thao tác.

Có một vùng xám cần cảnh báo: nhiều chủ đầu tư mua card async cho biển quảng cáo, sau đó phát sinh nhu cầu chiếu trực tiếp dịp khai trương hay sự kiện, lúc ấy phải mượn hoặc mua thêm bộ điều khiển đồng bộ. Cách xử lý đúng là chốt kịch bản nội dung trước khi chọn card; nếu tỷ lệ nội dung trực tiếp đáng kể thì nên nhìn sang nhóm all-in-one như TU Series NovaStar.

16 cổng HUB75E và giới hạn 8.192 px giải quyết bài toán gì?

HUB75E là chuẩn cổng cắm cáp bẹ từ card điều khiển xuống module LED. Số cổng quyết định card chia được bao nhiêu nhánh dữ liệu song song tới các cụm module. Với 16 cổng, TCC160 trải tín hiệu ra rất nhiều cụm mà không cần thêm card thu trung gian — theo NovaStar, đây là card async đầu tiên trong ngành đạt số cổng HUB75E này. Kèm theo đó là giới hạn hình học riêng: chiều rộng tối đa 8.192 px và chiều cao tối đa 2.560 px.

Con số 8.192 px chỉ có ý nghĩa khi đặt cạnh hình dạng màn thực tế ở Việt Nam. Biển LED mặt tiền cửa hàng phần lớn là dải ngang rất dài và rất thấp: chạy suốt mặt tiền, cao chỉ vài chục centimet. Với hình dạng đó, thứ chặn thiết kế là chiều rộng chứ không phải diện tích — khác hẳn màn hội trường 16:9 vốn bị chặn bởi tổng điểm ảnh trước tiên.

Điểm phải nhớ: 8.192 px là trần CHIỀU RỘNG cho màn siêu dài theo cách ghi của NovaStar, còn tổng điểm ảnh vẫn bị chặn riêng ở 260.000 px mỗi card, hoặc 650.000 px khi cascade với card thu. Hai giới hạn này độc lập và phải thỏa đồng thời. Nếu muốn hiểu vì sao trần tải của một card lại quy ra số module cụ thể, bài card thu màn LED gánh bao nhiêu module giải thích cách quy đổi từ điểm ảnh sang số module theo pixel pitch và kích thước module.

Một card TCC160 gánh được biển mặt tiền dài bao nhiêu mét?

Công thức quy đổi rất đơn giản: chiều dài (m) = số điểm ảnh theo chiều ngang × pixel pitch (mm) ÷ 1000. Áp trần 8.192 px vào công thức này sẽ ra chiều dài vật lý tối đa mà tín hiệu của một card phủ được. Song song, diện tích tối đa được suy từ trần tổng điểm ảnh: diện tích (m²) = tổng điểm ảnh × (pitch ÷ 1000)². Bảng dưới đây là ƯỚC TÍNH theo hai công thức đó, chưa trừ hao cấu hình cabinet thực tế.

Bảng tính theo trần 260.000 px — mức đạt được với IC driver PWM ở 60Hz (cấu hình 512×512). Với IC driver thường, trần là 512×384 tức khoảng 196.608 px, nên các con số diện tích ở trên giảm khoảng 24%; phải kiểm loại IC driver trên module trước khi chốt cấu hình. Một lưu ý nữa: ở pitch nhỏ, chiều dài trong bảng chỉ đạt được nếu màn mỏng hơn một module tiêu chuẩn — ví dụ P4 cần dải cao 12,7 cm trong khi module P4 phổ biến đã cao 16 cm, nên trần thực tế của P4 khoảng 26 m chứ không phải 32,8 m.

Hai cột này không đọc rời nhau được. Diện tích tối đa chỉ phụ thuộc tổng điểm ảnh, nên ở P10 màn luôn không quá 26 m² dù hình dạng nào; còn muốn đạt chiều dài 81,9 m thì chiều cao bị ép xuống chỉ khoảng 32 px (0,32 m). Muốn dài hơn ngưỡng đó thì phải cascade, không phải cộng hai cột. Ví dụ ước tính với module P10 ngoài trời: dải chữ cao 0,32 m tương đương 32 px, lấy 260.000 ÷ 32 được khoảng 8.125 px chiều ngang, quy ra khoảng 81,25 m chiều dài — sát trần 8.192 px. Nếu nâng dải lên cao 0,64 m (64 px), tổng điểm ảnh chỉ còn cho khoảng 4.062 px, tức khoảng 40,6 m.

Với P6 trong nhà, dải cao 0,48 m tương đương 80 px cho ra khoảng 3.250 px, tức khoảng 19,5 m cho một card; cascade lên 650.000 px thì được khoảng 8.125 px, tức khoảng 48,75 m. Chiều ngược lại: màn dựng đứng chạm trần 2.560 px chiều cao thì một card chỉ còn khoảng 101 px chiều rộng. Các số này chỉ để chặn phương án sớm; khi lên BOM cho biển vẫy mặt tiền vẫn phải tính theo cabinet thực tế rồi nhận báo giá.

Mạng, 4G và Precise Targeting cho màn gắn xe hoạt động ra sao?

TCC160 có ba đường mạng: cổng Ethernet 100M, Wi-Fi 2.4GHz chạy đồng thời hai chế độ AP và STA, cùng module 4G tùy chọn. Chế độ AP+STA đồng thời có giá trị thực tế cho biển ngoài trời: card vừa phát ra một điểm truy cập để kỹ thuật viên đứng dưới đất kết nối bằng điện thoại, vừa giữ kết nối vào mạng có sẵn của cửa hàng để nhận nội dung và báo trạng thái. Nhờ đó, việc sửa lịch phát tại chỗ không cần leo giàn hay tháo tủ.

Module 4G là tùy chọn, không mặc định có trong hộp. Trang thông số của TCC160 ghi rõ định vị GPS và đồng bộ thời gian cần module 4G. Ở hướng khác, brochure mô tả tính năng Precise Targeting là một card điều khiển màn gắn xe, giám sát vị trí thời gian thực và phát quảng cáo nhắm theo khu vực — nhưng tài liệu không nói thẳng rằng tính năng này phụ thuộc module 4G. Vì Precise Targeting dựa trên giám sát vị trí thời gian thực, trên thực tế module 4G phải đặt kèm; đây là chi tiết cần xác nhận cấu hình với hãng khi lên BOM.

Về phần mềm quản lý, card hỗ trợ VNNOX Media để đẩy nội dung và lập lịch, cùng VNNOX Care để giám sát và bảo trì, kèm nâng cấp OTA từ xa. Relay 2 chân cho phép bật hoặc tắt màn từ xa mà không cần người tới hiện trường, còn SDK phát triển thứ cấp của NovaStar giúp đội tích hợp nối TCC160 vào hệ phần mềm nội bộ. Với đội quản nhiều điểm màn rải rác, đây là lớp giá trị lớn hơn cả phần cứng — cơ chế vận hành từ xa nằm ở bài quản lý màn hình LED từ xa qua cloud, phần cảnh báo sự cố ở bài giám sát màn hình LED quảng cáo từ xa.

Bộ nhớ, giải mã 4K và đồng bộ khung hình làm được gì?

TCC160 có 2GB RAM và 32GB bộ nhớ trong, mở rộng bằng ổ USB tới 128GB. Dung lượng này đủ cho thư viện video quảng cáo của một điểm bán chạy vòng lặp nhiều tuần mà không cần nạp lại. Ổ USB còn kiêm hai vai trò theo mô tả của NovaStar: vừa là nguồn nội dung để phát, vừa là phương tiện nâng cấp phần mềm — hữu ích ở những điểm lắp mạng yếu, nơi kỹ thuật viên mang sẵn ổ USB đã chuẩn bị nội dung thay vì chờ đẩy qua đường truyền.

Card giải mã video 4K bằng phần cứng, tức phần việc nặng do chip đảm nhận thay vì phần mềm — theo NovaStar là giải mã 4K "không độ trễ". Danh sách codec gồm H.265, H.264, H.263, AVS2, AVS/AVS+, VP8, MPEG4, MPEG2, MPEG1, VC1, xvid, Sorenson và JPEG. Về số luồng phát đồng thời, card làm được 1 luồng 4K, hoặc 3 luồng 1080p, hoặc 8 luồng 720p, hoặc 10 luồng 480p, hoặc 10 luồng 360p. Con số này quyết định khi dựng bố cục nhiều vùng nội dung trên cùng một màn.

Đồng bộ khung hình ở cấp điểm ảnh là tính năng ít được để ý nhưng quan trọng đúng với đối tượng của TCC160. Theo NovaStar, bộ giải mã của TCC160 tự hiệu chỉnh đồng hồ nội bộ để giữ đồng bộ khung hình cả khi phát liên tục dài ngày, độ chính xác ở cấp điểm ảnh — hãng nhấn mạnh màn vẫn sạch khi quay bằng camera điện thoại, thứ rất dễ lộ vằn quét trên biển quảng cáo. Với biển đặt ngoài đường, nơi ảnh và video lan truyền hầu hết đều chụp bằng điện thoại, đây là chi tiết đáng giá — đúng yêu cầu của màn LED quảng cáo ngoài trời.

Kết luận: khi nào nên chọn TCC160?

Nên chọn TCC160 khi màn nằm gọn trong trần 260.000 điểm ảnh mỗi card hoặc 650.000 điểm ảnh khi cascade, hình dạng thiên về dài và thấp, nội dung phát theo lịch chứ không phải trực tiếp, và dự án muốn giảm số thiết bị bằng cách gộp sending với receiving. Nhóm ứng dụng khớp nhất gồm biển cửa hàng, màn cột đèn, màn khu dân cư và màn gắn xe, nơi độ bền và khả năng vận hành từ xa quan trọng hơn xử lý tín hiệu phức tạp.

Không nên chọn TCC160 khi nội dung có phần trực tiếp đáng kể, khi tổng điểm ảnh vượt trần, khi màn cần nhiều lớp xử lý hình ảnh, hoặc khi dự án cần nền Windows/Linux để chạy ứng dụng riêng. Cũng đừng đọc dải nhiệt -40 đến 80 độ C như một cam kết chống nước: cấp bảo vệ IP là chuyện của tủ và kết cấu cabinet, không phải của card. Với chuỗi cửa hàng nhiều điểm, cần đọc thêm phần vận hành ở chuỗi bán lẻ và biển quảng cáo DOOH ngoài trời.

Thứ tự làm đúng: chốt kịch bản nội dung (async hay sync), tính tổng điểm ảnh thật của màn, kiểm chiều rộng và chiều cao so với trần 8.192 × 2.560 px, quyết định cascade card thu hay không, xác định có cần module 4G cho GPS và Precise Targeting, rồi mới chốt phần cứng. Thông số đầy đủ ở trang NovaStar TCC160; có bản vẽ màn rồi thì gửi cấu hình để Luxwave nhận báo giá.
