NovaStar NV7508 ghép controller nào cho màn phòng họp?

Gõ "NV7508" vào ô tìm kiếm, phần lớn kết quả đổ về trang thông số hoặc file datasheet — đúng model, nhưng chưa trả lời câu hỏi mà người lập bảng kê thực sự cần: card này cắm sau bộ điều khiển nào, và catalog cho nó chạy với panel pitch bao nhiêu. Bài này trả lời đúng hai câu đó cho bài toán phổ biến nhất của NV7508 tại Việt Nam — màn LED fine-pitch phòng họp — bằng số liệu lấy thẳng từ datasheet NovaStar và catalog BOE mà Luxwave phân phối, kèm hai cấu hình mẫu tính đủ số card, số cổng Gigabit và tải điểm ảnh để bạn đối chiếu với màn thật của mình.

NV7508 là card gì trong dàn thiết bị màn LED phòng họp?

NV7508 là card thu (receiving card) — mắt xích cuối của chuỗi tín hiệu, nằm bên trong cabinet chứ không đặt trong tủ rack. Đầu nguồn cắt khung hình thành từng vùng rồi đẩy qua cáp mạng; mỗi NV7508 nhận đúng vùng của mình và trải ra module qua 8 cổng HUB75E, hỗ trợ tới 16 nhóm dữ liệu RGB song song. Datasheet ghi card xử lý 18bit+, có Color Management, hiệu chỉnh độ sáng và sắc tới từng điểm ảnh, chế độ độ trễ thấp, chế độ 3D và xoay ảnh 90°; hai cổng Gigabit cho phép đấu vòng dự phòng. Trong phòng họp, đây là lớp quyết định màu có đều giữa các cabinet hay không.

Điểm dễ hiểu nhầm nhất nằm ở con số tải. Datasheet ghi trần 512×512 điểm ảnh mỗi board ở 60Hz khi dùng IC PWM cùng controller dòng M3, tụt xuống 512×256 nếu chạy nguồn 10-bit; với IC điều khiển thông dụng, hai mức tương ứng là 512×384 và 512×192. Đó là trần lý thuyết chứ không phải con số dùng để đếm card: số dự toán thật nằm ở bảng tải theo từng pixel pitch, và ở dải fine-pitch nó thấp hơn trần khá xa. Cách tra bảng tải cho mọi mã card thu đã được Việt hoá trong bài card thu gánh được bao nhiêu module.

NV7508 ghép với card gửi và bộ điều khiển nào?

Catalog phân phối ghi hai thiết bị đầu nguồn đi cùng NV7508: card gửi MCTRL660 và bộ xử lý all-in-one VC6 Pro. Hai máy phục vụ hai kịch bản khác nhau chứ không phải hai bậc giá của cùng một thứ. MCTRL660 nhận DVI single-link cộng HDMI 1.3, tối đa 1920×1200@60Hz, có 4 cổng Gigabit ra màn với 650.000 điểm ảnh mỗi cổng, cascade tới 20 bộ và mang đủ dải chứng nhận CCC, UL&CUL, CB, KC, PSE cho hồ sơ thầu. VC6 Pro nhận HDMI 2.0 có loop, 3G-SDI có loop, hai cổng HDMI 1.3 và USB 3.0, có 6 cổng Gigabit, trần tải 3,9 triệu điểm ảnh, 6 lớp hình và 256 preset.

Ranh giới chọn nằm ở đầu vào chứ không ở số cổng. Màn phòng họp chạy một nguồn máy tính, độ phân giải nằm gọn trong 1920×1200 và không cần ghép cửa sổ thì MCTRL660 là đủ — thêm ưu thế công suất định mức 10W so với 38W và hồ sơ chứng nhận dày hơn hẳn. Ngay khi bảng kê xuất hiện chữ "camera SDI", "chia nhiều cửa sổ", "lưu kịch bản hiển thị", hoặc khi bề ngang màn vượt 1.920 điểm ảnh, MCTRL660 hết vai và VC6 Pro là mã kế tiếp trong cùng catalog.

Một chi tiết nữa đáng ghi vào hồ sơ kỹ thuật: MCTRL660 còn hỗ trợ độ phân giải tuỳ biến dạng dải dài — rộng tối đa 3.840 điểm ảnh khi chiều cao không quá 600, hoặc cao tối đa 2.560 khi chiều rộng không quá 800. Nghĩa là màn banner ngang trên bục phát biểu vẫn nằm trong tầm của máy, còn màn 16:9 khổ lớn thì không. Bậc trên của họ VC được so từng mức tải trong bài chọn bộ xử lý VC Pro theo quy mô màn, còn phổ card gửi MCTRL từ 300 tới 4K nằm ở bài chọn card gửi MCTRL.

NV7508 được khuyến nghị cho màn pixel pitch nào?

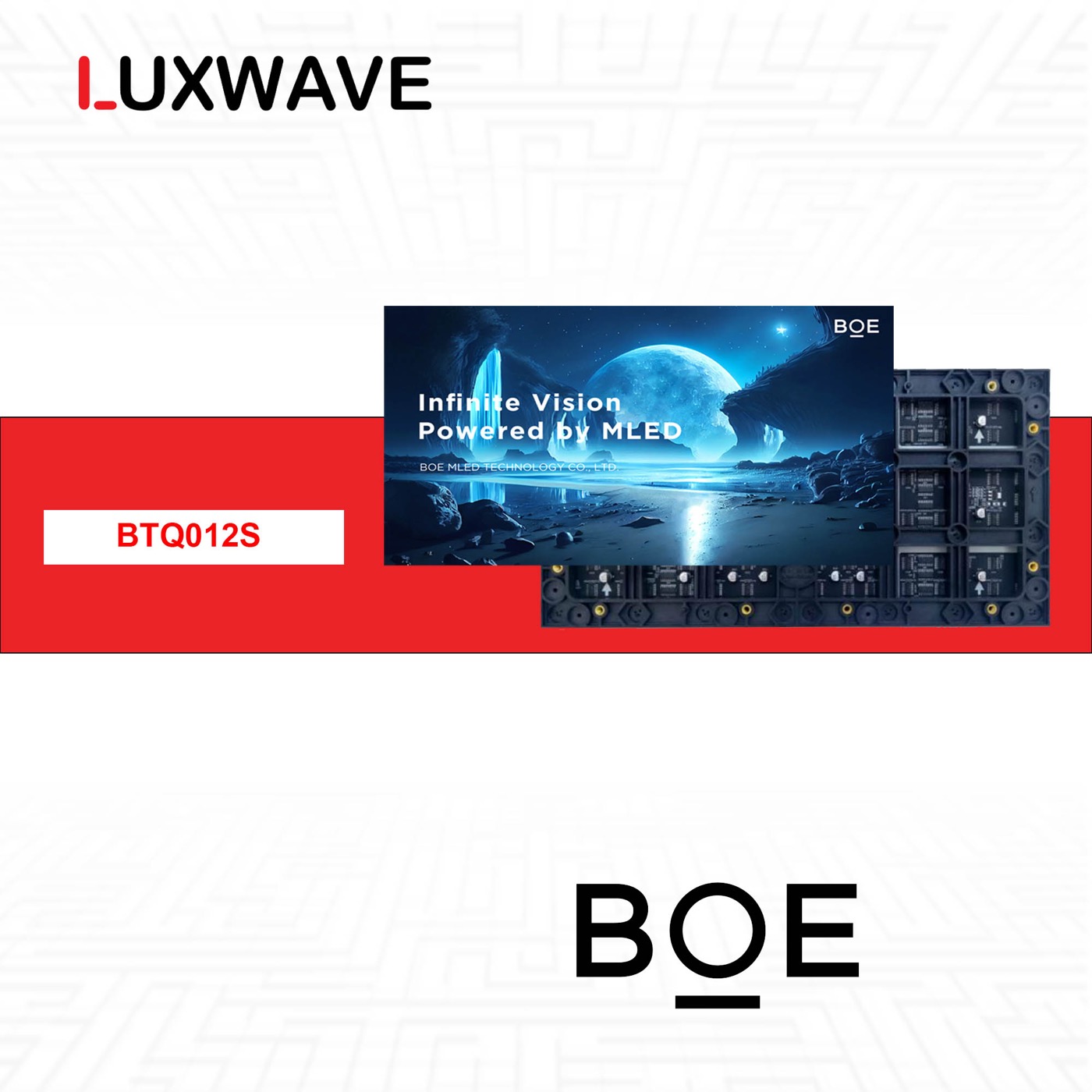

Trong catalog, NV7508 được ghi cặp với hai module BOE fine-pitch dành cho phòng họp: BTQ012S pitch 1,25mm và BTQ015 pitch 1,53mm — cả hai cùng khổ module 319,9×159,9×15mm, giao tiếp tín hiệu HUB75, refresh 3.840Hz, xám từ 12-bit, độ sáng từ 450 cd/m² và IP30 trong nhà. Khác biệt nằm ở mật độ và cự ly: BTQ012S cho 256×128 điểm ảnh mỗi module, 640.000 điểm mỗi mét vuông, quét 64S, cự ly xem khuyến nghị từ 1,2m; BTQ015 cho 208×104 điểm ảnh, 422.500 điểm mỗi mét vuông, quét 52S, cự ly từ 1,5m.

Chi tiết phải kiểm trước khi chốt card là giao tiếp của module, không phải pitch. NV7508 là card chuẩn HUB75E, và hai module BOE nói trên đều ghi giao tiếp HUB75 nên khớp cổng. Nhưng thị trường còn dòng module fine-pitch dùng giao tiếp HUB320 — với nhóm đó, bảng chọn của hãng chỉ định mã khác (NV3210 hoặc MRV532), không phải NV7508. Đây là lỗi thay thế hay gặp khi mua module rời về ghép với card có sẵn trong kho. Nguyên tắc chọn pitch theo cự ly xem được trình bày đầy đủ ở bài cách chọn pixel pitch và bài chọn pixel pitch cho màn LED phòng họp.

Cấu hình mẫu: VC6 Pro + NV7508 tải được bao nhiêu điểm ảnh?

Bắt đầu từ bảng tải: ở P1.25 chuẩn HUB75, NV7508 gánh 4 module theo cấu hình 1 cột nhân 4 hàng, tức 256×512 bằng 131.072 điểm ảnh mỗi card, phủ khoảng 0,32×0,64m mặt màn. Về nguyên lý, module BTQ012S quét 64S nên mỗi tấm chiếm nhiều nhóm dữ liệu song song hơn hẳn module pitch lớn quét 32S; card chạm trần 16 nhóm trước khi chạm trần 512×512 điểm ảnh, đó là lý do bảng hãng ghi 4 tấm ở pitch này thay vì 8 tấm như ở P1.538. Lấy 131.072 làm đơn vị đếm, mọi phép tính phía sau chỉ còn là phép nhân.

Màn mẫu: 8 module ngang nhân 8 module dọc, tức 2.048×1.024 điểm ảnh, kích thước 2,56×1,28m và khoảng 3,27m² — cỡ màn chính của một phòng họp hai mươi chỗ. Tổng 2.097.152 điểm ảnh, cần 16 card NV7508 xếp thành 8 cột nhân 2 tầng. Chia dây: mỗi cổng Gigabit của VC6 Pro tải 650.000 điểm ảnh nên đặt được 4 card, tức 524.288 điểm ảnh; card thứ năm đẩy cổng lên 655.360 điểm ảnh — vượt trần chỉ 5.360 điểm nhưng vẫn là vượt. Màn này vì thế dùng 4 trong 6 cổng, dư 2 cổng cho mở rộng về sau.

Cũng khổ màn ấy nhưng đổi sang module BTQ015 pitch 1,53mm thì bảng tải cho NV7508 gánh 8 module (2 cột nhân 4 hàng, 416×416 điểm ảnh), nên lưới 8×8 module chỉ cần 8 card và 3 cổng Gigabit — đúng một nửa số card so với P1.25. Nếu đầu nguồn là MCTRL660 thay vì VC6 Pro, trần 1920×1200 ở đầu vào chặn bề ngang trước tiên: màn P1.25 lớn nhất nhận nguyên khung là 7 module ngang nhân 8 hàng, tức 1.792×1.024 điểm ảnh (2,24×1,28m), dùng 14 card và vừa khít 4 cổng Gigabit của máy.

Về điện, phần module của màn 3,27m² tiêu thụ trung bình khoảng 425W và đỉnh khoảng 1.275W theo mức trung bình không quá 130W và tối đa không quá 390W mỗi mét vuông ghi trên datasheet BTQ012S; 16 card cộng thêm 40W. Con số đỉnh mới là con số dùng để chọn aptomat và bộ nguồn, không phải con số trung bình.

Khổ bo và đấu nối NV7508 cần lưu ý gì khi lắp cabinet?

Khổ bo là chi tiết cơ khí quyết định card có gắn vừa cabinet hay không, và NV7508 khác hẳn hai mã anh em: 95,3×109,4×19,3mm so với 91,5×145,6×19,3mm của NV7512 và NV7516. Bo dày tối đa 2,0mm, tổng chiều dày kể cả linh kiện không quá 20,0mm, nặng 70,2g. Về nguồn, card ăn DC 3,8–5,5V, dòng định mức 0,5A, công suất 2,5W — lấy chung nguồn 5V với module nên khi tính bộ nguồn cabinet phải cộng phần này vào. Ngoài 8 cổng HUB75E, bo còn một cổng LCD 5 chân để gắn màn báo trạng thái.

Về đấu nối tín hiệu, hai cổng Gigabit trên card là cặp vào–ra để nối tiếp các card trong cùng một nhánh và bật dự phòng vòng (loop backup): khi một đoạn cáp đứt, dữ liệu chạy ngược theo chiều còn lại nên vùng màn không tắt. Dải nhiệt độ làm việc của card rất rộng, từ −20 đến +70°C, độ ẩm 10–90% không đọng sương — nhưng module BTQ012S chỉ chịu −10 đến +40°C và độ ẩm 10–60%, nên điều hoà phòng họp phải thiết kế theo module chứ không theo card. Chứng nhận của card ghi RoHS và EMC Class A. Trình tự khoanh vùng khi nghi card lỗi nằm ở bài dấu hiệu card thu màn LED lỗi.

Khi nào nên đổi sang NV7512, NV7516 hoặc dòng Axs?

Câu trả lời trái với trực giác: ở đúng bài toán fine-pitch phòng họp chuẩn HUB75, đổi lên mã nhiều cổng hơn không mang lại gì. Theo bảng tải của hãng, ở P1.25 cả NV7508, NV7512 lẫn NV7516 đều dừng ở 4 module mỗi card; ở P1.538 cả ba cùng gánh 8 module. Nghĩa là trong đúng dải pitch của BTQ012S và BTQ015, ba mã cho ra cùng một số card — chọn mã 12 hoặc 16 cổng chỉ thêm chi phí và đổi khổ bo. Mã nhiều cổng chỉ thắng từ P2.0 trở lên, rõ nhất ở màn ngoài trời pitch lớn.

Ranh giới thứ hai là thế hệ chứ không phải số cổng. NV7508 thuộc nền 18bit+, không có hiệu chỉnh full-grayscale, không có Image Booster, không giám sát tới mức module. Dự án phòng họp cao cấp hoặc phòng điều hành đòi calibration từng mức xám và chạy trên hệ COEX cùng phần mềm VMP phải chuyển sang họ card Axs — ranh giới nâng cấp được phân tích ở bài card thu NV/MRV vs Axs. Còn nếu bạn chỉ cần chốt mã trong ba card NV theo hình học màn, bài NV7508 vs NV7512 vs NV7516 đã so từng dòng thông số.

Chốt bảng kê BOQ với NV7508 cần những dòng nào?

Một bảng kê đủ để bên thẩm định kiểm lại phải có sáu dòng liên quan tới card thu, không chỉ một dòng "NV7508 × n". Thứ nhất, mã module và pitch kèm số điểm ảnh mỗi module. Thứ hai, lưới module ngang nhân dọc và tổng điểm ảnh của màn. Thứ ba, cấu hình tải của card ở đúng pitch đó, ví dụ 1 cột nhân 4 hàng ở P1.25, và số card suy ra từ đó. Thứ tư, mã đầu nguồn kèm số cổng Gigabit sử dụng và tải mỗi cổng. Thứ năm, bộ nguồn 5V cho cả card lẫn module. Thứ sáu, phần dự phòng gồm cáp vòng và số card dự trữ.

Hai dòng cuối là chỗ hay bị cắt cho bảng kê gọn, và cũng là chỗ sinh chi phí phát sinh khi màn đã lắp xong. Luxwave là thương hiệu màn LED thuộc Công ty CP Hồ Gia, phân phối chính hãng NovaStar và BOE MLED tại Việt Nam; các dự án thực tế dùng cặp ghép NV7508 với BTQ012S sẽ được cập nhật vào bài khi có đủ hồ sơ hình ảnh bàn giao. Nếu bạn đã có kích thước màn, pixel pitch và mã module, gửi thông số qua trang nhận báo giá — kỹ sư sẽ trả về bảng kê số card, sơ đồ chia cổng và mã đầu nguồn phù hợp thay vì một con số ước lượng.
