Màn LED chạy nguồn 10-bit: điều kiện gì, tải giảm bao nhiêu?

"Màn này có chạy được 10-bit không?" nghe như một câu hỏi có/không — nhưng trong hệ LED, nó là câu hỏi về cả một chuỗi thiết bị, và mắt xích đắt nhất lại là thứ ít ai nghĩ tới: số dây mạng. Theo tài liệu chính hãng NovaStar, chuyển nguồn từ 8-bit lên 10-bit làm tải mỗi cổng Gigabit giảm còn đúng một nửa — một màn đang chia dây vừa khít sẽ thiếu băng thông ngay khoảnh khắc đổi nguồn, và lỗi hiện ra như màn mất vùng chứ không hề báo "sai bit". Bài này đi trọn chuỗi điều kiện để 10-bit chạy đúng từ nguồn phát đến module — với số liệu tải cổng cụ thể của từng bộ xử lý, các ngoại lệ có tài liệu, và những dòng chữ nhỏ trong datasheet từng làm lệch bảng kê. Luxwave là đại lý NovaStar chính hãng; mọi con số trong bài lấy từ datasheet và bảng đối chiếu kênh phân phối của hãng.

10-bit khác 8-bit thế nào — và khi nào đáng đầu tư?

Nguồn 8-bit mã hoá mỗi kênh màu bằng 256 mức; 10-bit nâng lên 1.024 mức — gấp bốn lần độ mịn chuyển tông. Trên màn LED, khác biệt hiện rõ nhất ở dải tối và gradient: bầu trời hoàng hôn, cảnh phim đêm, nền chuyển màu của đồ hoạ thương hiệu — nơi 8-bit lộ vệt chuyển tông (banding) thì 10-bit đi mượt. Đây cũng là nền của HDR: chuẩn HDR10 (SMPTE ST 2084/2086) vốn định nghĩa trên độ sâu 10-bit. Nói sòng phẳng: đa số nội dung quảng cáo thương mại hôm nay vẫn là 8-bit và hiển thị tốt; 10-bit đáng tiền ở studio/broadcast, showroom cao cấp, phòng điều hành nhìn gần, và bất kỳ màn nào có kế hoạch chạy nội dung HDR. Điều quan trọng là quyết định này phải đưa ra trước khi chốt bảng kê, vì như phần sau cho thấy, 10-bit không phải một nút bật — nó là một chuỗi điều kiện phần cứng.

Bộ xử lý nào nhận được nguồn 10-bit?

Mắt xích đầu tiên: thiết bị điều khiển phải nhận được nguồn sâu hơn 8-bit — và các họ máy khác nhau rõ rệt. Trong họ card gửi MCTRL: MCTRL600/660/660 Pro nhận tới 12-bit, R5 tới 10-bit, MCTRL 4K tới 12-bit — nhưng MCTRL700/700 Pro chỉ nhận 8-bit, là ngõ cụt cho mọi kế hoạch 10-bit. Dòng all-in-one: VX2000 Pro nhận 8/10/12-bit; KC40 nhận 8/10-bit. Hệ COEX phân bậc: MX6000 Pro/MX2000 Pro/MX40 Pro/CX40 Pro nhận 8/10/12-bit, MX30/MX20 nhận 8/10 — và một chi tiết rất dễ lọt: KU20 ghi 8/10-bit "(Custom)" — 10-bit ở dạng tuỳ biến, phải xác nhận với hãng/đại lý trước khi chốt thay vì coi là mặc định. Bài học của mắt xích này: đọc đúng dòng "input bit depth" của model cụ thể, đừng suy từ "cùng họ thì giống nhau" — năm model MCTRL cùng mức tải 2,3 triệu điểm ảnh nhưng khác nhau chính ở dòng này.

Mỗi dây mạng còn gánh được bao nhiêu ở 10-bit?

Đây là con số quyết định bảng kê — và hãng công bố cụ thể theo từng máy ở 60 Hz. Cổng Gigabit chuẩn: 8-bit gánh 659.722 điểm ảnh; 10-bit còn 329.861 — đúng một nửa. Bảng đối chiếu kênh phân phối ghi rõ hơn theo model: KC40 ở 10-bit đạt 329.861 với card Axs thường, nhưng lên 494.791 điểm ảnh (ba phần tư) khi đi card A10s Pro hoặc A8s Pro — datasheet KC40 còn nhấn: dùng HDR cùng hai card này thì tải cổng "không bị giảm một nửa". VX2000 Pro đạt 480.000 điểm ảnh mỗi cổng ở 10-bit (mức 8-bit của máy này là 650.000). MCTRL 4K: 329.861 ở cả 10-bit lẫn 12-bit. Đáng chú ý, cũng bảng này ghi cột 12-bit của KC40 và VX2000 Pro là không hỗ trợ ở tầng tải cổng — nhận nguồn 12-bit ở đầu vào và tải 12-bit ra màn là hai chuyện khác nhau. Với hệ COEX, bảng thông số dòng MX cho ví dụ cùng logic: MX40 Pro giữ tổng tải 9 triệu điểm ảnh ở 10/12-bit bằng chế độ 40 cổng — máy không mất tải, nhưng số dây phải tăng để bù băng thông. Và hai điều kiện nhỏ trong datasheet đáng chép vào sổ thi công: tải cổng chỉ đạt tối đa khi bề rộng vùng tải từ 128 pixel trở lên, và cổng Ethernet đi với CAT5E tối đa 100 m.

Card thu và driver IC quyết định gì ở cuối chuỗi?

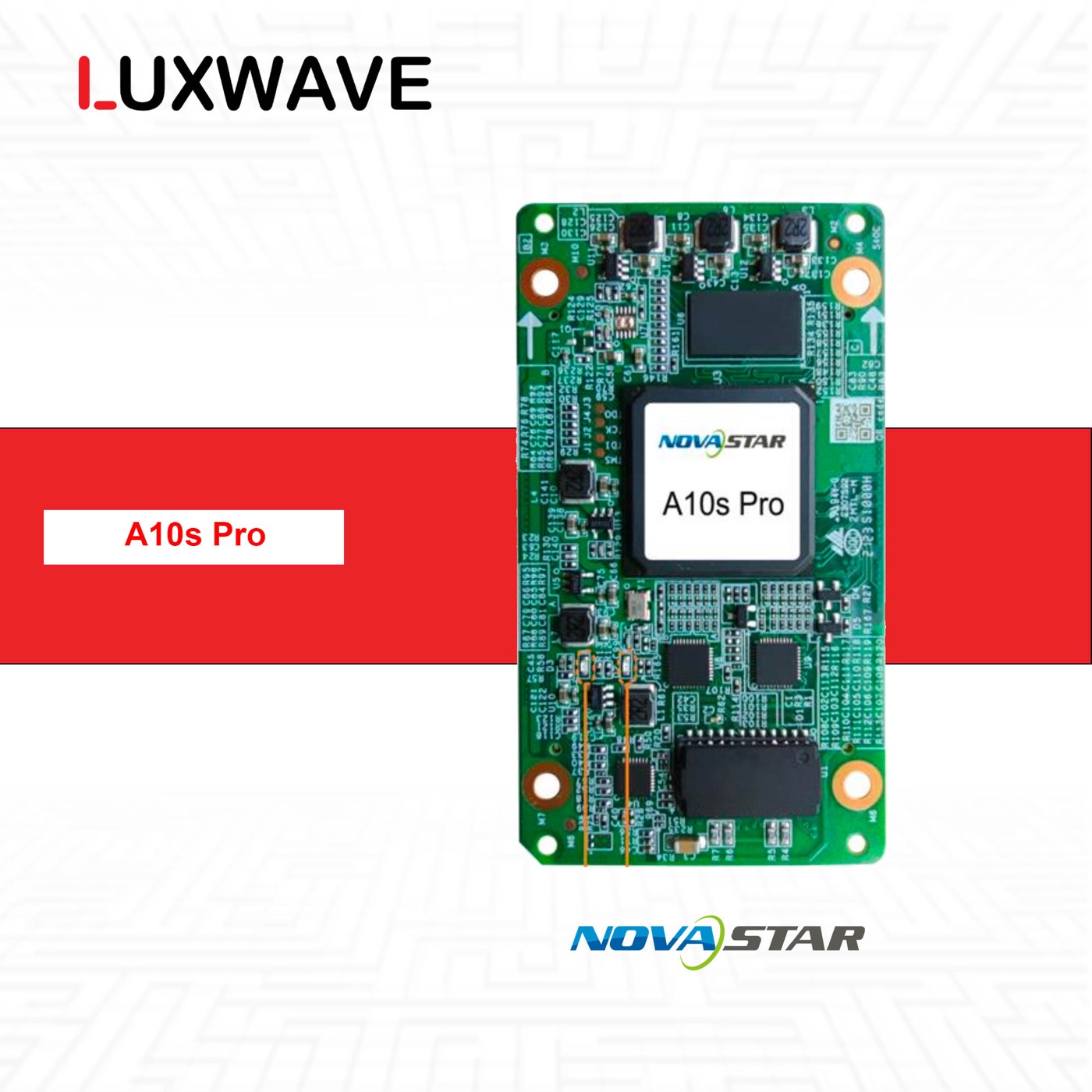

Qua được bộ xử lý và băng thông, chuỗi còn hai mắt xích nằm sau màn. Card thu: bảng chọn MRV-NV ghi thế hệ NV/MRV chạy nguồn 10/12-bit ở nửa tải (kèm chú thích: nếu hỗ trợ HDR, thuật toán tính như băng thông 10-bit), riêng MRV412-N và MRV416-N là "None" — không chạy. Thế hệ Axs là chuẩn đúng cho 10-bit, và trên hệ COEX, tính năng HDR được bảng thông số khoá đích danh vào A8s, A8s-N, A10s Pro. Driver IC trên module — yếu tố ít ai ngờ nhất: với thế hệ NV/MRV (đi bộ điều khiển M3), thông số hãng ghi hai mức tải 10-bit tuỳ loại IC của module: IC PWM gánh 512×256 điểm ảnh mỗi card, IC thường (common IC) chỉ còn 512×192. Ngay cả card 5G đầu bảng cũng kèm điều kiện này: mức 1024×512 của XA50 Pro được ghi cho nguồn 8/10-bit với IC PWM. Trong khi đó số liệu Axs cho thấy vì sao thế hệ mới là chuẩn 10-bit: A10s Pro giữ 512×384 ở 10-bit trên hệ thường và 512×512 — không giảm — khi chạy trong hệ COEX. Nghĩa là quyết định 10-bit chạm xuống tận khâu chọn module: hai màn cùng pitch, cùng card, khác IC là khác số card thu. Khi đọc bảng kê, hãy yêu cầu ghi rõ loại IC của module nếu dự án có kế hoạch 10-bit/HDR.

Hệ 5G thoát bẫy nửa tải như thế nào?

Toàn bộ phép trừ ở trên diễn ra vì băng thông Gigabit là cái áo chật. Hệ truyền dẫn 5G giải bài toán bằng băng thông dư: tài liệu COEX ghi thẻ quang 4×10G ở mức 17.694.720 điểm ảnh cho cả 8-bit lẫn 10-bit — cùng một con số, không giảm; card thu XA50 Pro cũng giữ nguyên tải 1024×512 ở 8/10-bit, chỉ khi lên 12-bit mới giảm về 620×512. Hệ quả thiết kế rất thực dụng: màn lớn có kế hoạch nội dung 10-bit/HDR nên được tính thẳng trên hệ 5G ngay từ đầu — không phải vì "5G đẹp hơn", mà vì nó miễn cho bạn toàn bộ bài toán nhân đôi số dây và đổi card giữa chừng. Ngược lại, màn vừa và nhỏ chạy 10-bit trên hệ 1G hoàn toàn khả thi, miễn là số dây được tính bằng con số 10-bit ngay từ bảng kê đầu tiên chứ không phải con số 8-bit quen tay.

Ví dụ bằng số: màn 4K lên 10-bit thì thêm bao nhiêu dây?

Lấy màn 4K chuẩn — 3840×2160 = 8.294.400 điểm ảnh — làm ví dụ xuyên suốt. Ở 8-bit, cổng Gigabit 659.722 px: cần 13 dây mạng. Chuyển lên 10-bit trên cổng chuẩn (329.861 px): cần 26 dây — gấp đôi, kéo theo đổi cả bậc thiết bị vì nhiều máy không đủ cổng. Cùng màn đó trên KC40 + A10s Pro (494.791 px): 17 dây — tiết kiệm 9 dây so với cấu hình thường chỉ nhờ chọn đúng card thu. Trên VX2000 Pro (480.000 px): 18 dây. Còn trên hệ 5G: khoảng 3 cổng — tính theo mức 2.951.200 điểm ảnh mỗi cổng công bố cho MX6000 Pro, trong khi thẻ quang 4×10G được tài liệu ghi cùng một mức tải cho cả 8 lẫn 10-bit. Bảng tính này giải thích vì sao cùng một yêu cầu "màn 4K chạy HDR" mà các bảng kê chênh nhau xa: khác biệt không nằm ở màn, nằm ở việc đơn vị tư vấn có tính đúng con số 10-bit hay không. Nó cũng cho thấy thứ tự quyết định hợp lý: chốt bit-depth của nội dung trước, rồi mới chọn bộ xử lý và cách chia dây — làm ngược lại là dễ rơi vào cảnh mua đủ thiết bị nhưng thiếu đúng một nửa băng thông. Bạn có thể ước lượng nhanh phần thiết bị bằng công cụ tính thiết bị màn LED, rồi yêu cầu bảng kê chính thức tính theo bit-depth thực chạy.

Checklist chốt cấu hình 10-bit từ đầu đến cuối?

Gom cả chuỗi thành sáu ô kiểm trước khi ký bảng kê. Một — nguồn phát: nội dung và thiết bị phát xuất đúng 10-bit (HDR thì theo ST 2084/2086 hoặc HLG), cổng HDMI/DP đủ đời. Hai — bộ xử lý: dòng "input bit depth" của đúng model ghi 10-bit trở lên; cảnh giác các bản chỉ-8-bit (MCTRL700/700 Pro) và bản tuỳ-chọn (KU20 Custom). Ba — số dây: tính bằng tải cổng 10-bit (329.861/480.000/494.791 tuỳ máy và card), không dùng con số 8-bit; nhớ điều kiện bề rộng vùng tải ≥128 px. Bốn — card thu: thế hệ Axs trở lên; hệ COEX cần HDR thì đúng A8s/A8s-N/A10s Pro; tránh MRV412-N/416-N. Năm — module: hỏi rõ driver IC (PWM hay thường) — nó đổi tải card 10-bit ở thế hệ NV/MRV và là điều kiện cho mức 1024×512 của XA50 Pro. Sáu — đừng lẫn hai loại bit: nguồn 10-bit là chuyện đầu vào; còn thang xám 22-bit+ của Image Booster là độ sâu xử lý bên trong — cấu hình đủ cả hai thì dải tối mới thật sự mượt. Sáu ô này kỹ sư Luxwave kiểm sẵn khi bạn gửi yêu cầu qua trang báo giá — kèm bảng kê tính đúng theo bit-depth mà dự án của bạn sẽ chạy, không phải theo thói quen 8-bit.
