Màn LED sân bay nhà ga: 4 nhóm màn và tiêu chí gói thầu

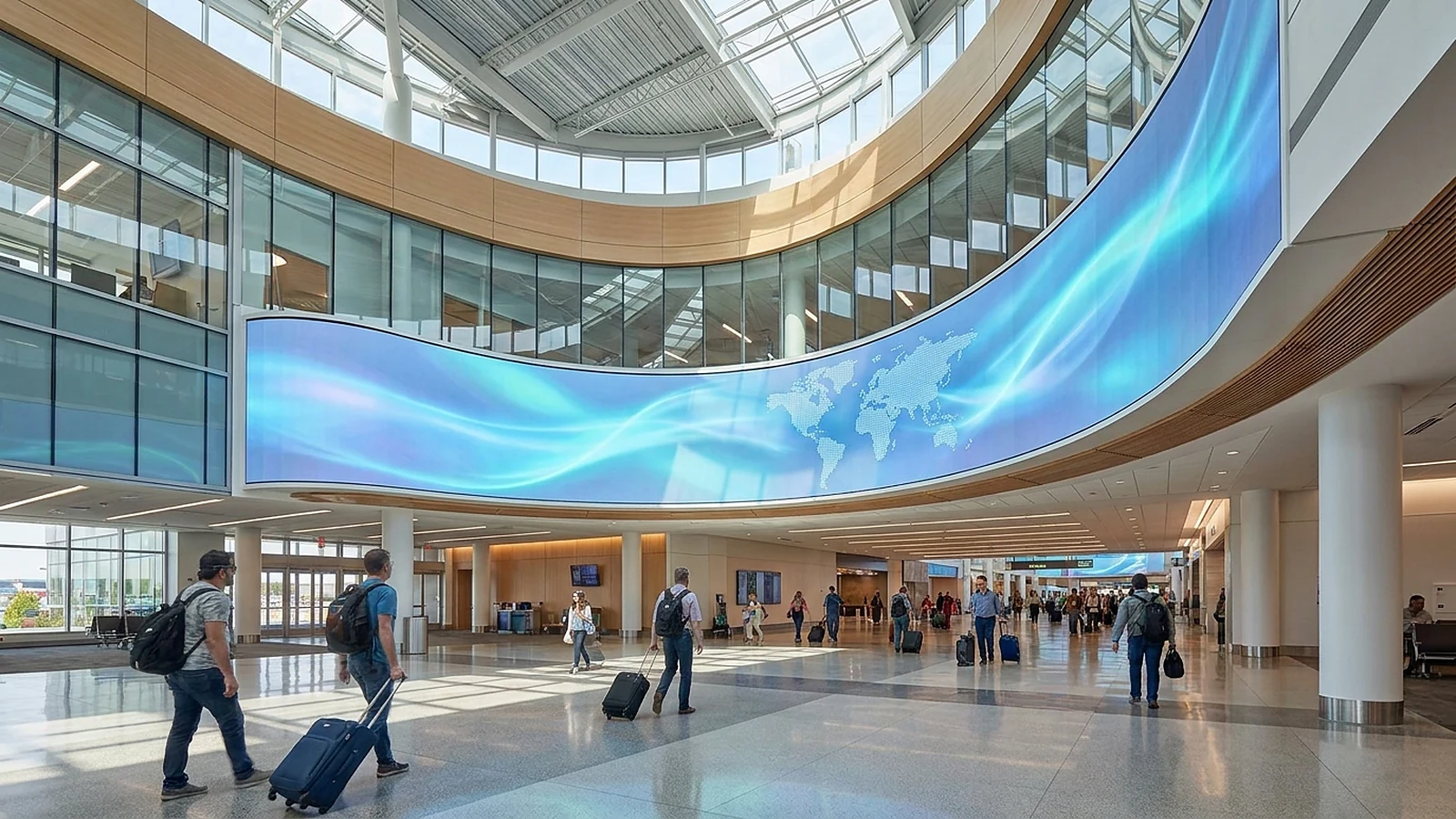

Màn LED tại sân bay và nhà ga không chỉ là một tấm hiển thị lớn. Đây là thiết bị thông tin hành khách vận hành liên tục 24/7, đặt trong không gian công cộng đông người, chịu ánh nắng qua mái kính và phải chạy ổn định nhiều năm. Trong hồ sơ dự án trong nước, hạng mục này hay xuất hiện dưới tên "màn hình LED cảng hàng không quốc tế (HKQT)" hoặc "màn thông tin hành khách nhà ga". Khác màn quảng cáo thương mại, đây là hạ tầng thông tin sống còn: một cụm màn tối giữa giờ cao điểm đồng nghĩa với hành khách lỡ chuyến. Vì vậy các gói thầu hạ tầng giao thông quốc tế đặt yêu cầu kỹ thuật theo một logic riêng: chọn pixel pitch theo cự ly nhìn, quy định bộ xử lý hình ảnh, bắt buộc dự phòng và bổ sung chuẩn an toàn. Bài viết tổng hợp các tiêu chí thường gặp, dẫn chiếu một tài liệu tham chiếu công khai để bạn dễ đối chiếu khi lập dự toán hoặc xây dựng yêu cầu kỹ thuật cho dự án trong nước.

Sân bay, nhà ga cần mấy loại màn LED khác nhau?

Một nhà ga hiện đại không dùng một loại màn duy nhất mà chia thành bốn nhóm theo đúng việc chúng phải làm. Nhóm thứ nhất là màn thông tin chuyến — bảng đi tổng hợp, màn từng cửa ra máy bay, bảng ke ga — nơi nội dung là dữ liệu chữ số cập nhật liên tục và hành khách lỡ chuyến nếu đọc sai. Nhóm thứ hai là màn khai thác quảng cáo, đo hiệu quả theo lượt khách và thời gian chờ. Nhóm thứ ba là màn kiến trúc, thường bám mặt kính hoặc bề mặt cong và bị ràng buộc bởi tầm nhìn xuyên vách — địa hạt của màn hình LED trong suốt. Nhóm thứ tư là màn phòng điều hành, nơi nhân viên trực ban nhìn nhiều giờ liền. Bốn nhóm này có tiêu chí kỹ thuật lệch nhau khá xa, nên gộp chung vào một dòng yêu cầu là nguồn gốc của phần lớn sai số dự toán.

Mỗi nhóm đã có bài riêng để đi sâu: hệ thông tin chuyến bay ở nhà ga hàng không nằm tại bài màn hình FIDS sân bay; bảng thông tin hành khách cho ga tàu và metro ở bài màn LED thông tin hành khách PIDS; phần khai thác thương mại ở bài màn hình quảng cáo sân bay; các vị trí mặt kính cần giữ tầm nhìn ở bài màn LED trong suốt cho sân bay, nhà ga; và khu điều hành ở bài màn LED phòng điều hành, trung tâm giám sát. Phần còn lại của bài này tập trung vào lớp tiêu chí kỹ thuật dùng chung cho cả bốn nhóm.

Hồ sơ thầu tại Việt Nam gọi hạng mục này là gì?

Trong hồ sơ mời thầu trong nước, hạng mục hiếm khi mang đúng tên "màn LED sân bay". Nó xuất hiện dưới nhiều cách gọi khác nhau: "màn hình LED cảng hàng không quốc tế (HKQT)", "hệ thống hiển thị thông tin hành khách nhà ga", "bảng thông tin chuyến", hoặc nằm lẫn trong gói thiết bị nghe nhìn của nhà ga. Tên gọi lệch nhau khiến bên lập dự toán khó tra giá tham chiếu, còn bên chào thầu dễ hiểu sai phạm vi cung cấp.

Cách xử lý gọn nhất là dịch từng dòng hạng mục về đúng một trong bốn nhóm màn ở trên trước khi điền thông số. Nếu một dòng ghi chung "màn hình LED nhà ga" cho cả sảnh chờ lẫn phòng trực ban thì tách thành hai dòng riêng, vì hai nhóm này lệch nhau cả pixel pitch, độ sáng lẫn mức dự phòng. Cách bóc một dòng tiêu chí kỹ thuật thành các thông số kiểm được nằm ở bài đọc hiểu tiêu chí kỹ thuật màn LED trong hồ sơ thầu.

Pixel pitch và độ sáng chọn theo cự ly, ánh sáng thực địa thế nào?

Các gói thầu hạ tầng giao thông thường chọn pixel pitch theo cự ly nhìn tối thiểu chứ không theo cảm tính diện tích. Ví dụ RFP "Oculus" sân bay Houston IAH (mã H37-OCULED-2023-13, phát hành 09/12/2022) tại §8.6.3.1.2 lấy mốc cự ly tối thiểu 15ft (khoảng 4,57m), yêu cầu người xem không thấy hạt trên màn cong và ghi pixel pitch tới hai chữ số thập phân. Trên thực tế, màn lắp tại IAH nằm trong dải P1.4 đến P2.0. Cần lưu ý đây là tài liệu tham chiếu quốc tế giúp lập yêu cầu kỹ thuật, không phải quy chuẩn bắt buộc tại Việt Nam.

Khi chưa có bản vẽ mặt bằng, quy tắc nhanh hay dùng là: cự ly xem gần nhất tính bằng mét xấp xỉ trị số pitch tính bằng milimet, nên màn P1.5 xem tốt từ khoảng 1,5m trở ra. Nhưng với nội dung dạng bảng chữ số như thông tin chuyến, còn một ràng buộc thứ hai: mỗi ký tự phải đủ số hàng điểm ảnh để nét chữ liền mạch, chữ càng nhỏ so với khổ màn thì pitch càng phải mịn. Cách quy đổi đầy đủ từ cự ly và chiều cao chữ ra pitch nằm ở bài cách chọn pixel pitch màn LED.

Về độ sáng, đây là điểm dễ bị hiểu sai nhất trong cả nhóm tiêu chí. Con số độ sáng khoảng 800 nit thường được nhắc tới khi nói về dự án IAH thực ra là số đo của màn đã lắp đặt thực tế (theo nguồn Commercial Integrator), không phải một điều khoản trong RFP. Nói cách khác, RFP đặt nguyên tắc tự chỉnh sáng theo cảm biến môi trường, còn mức nit cụ thể là kết quả lựa chọn thiết bị cho một không gian sảnh trong nhà. Khi lập dự toán, độ sáng phải suy ra từ ánh sáng thật đo tại chính vị trí lắp, không sao chép từ dự án khác.

Ở một cảng hàng không, ba nhóm vị trí cho ba câu trả lời khác nhau. Sảnh kín trong nhà với ánh sáng nhân tạo ổn định: dải sáng vừa phải là đủ, đẩy nit cao chỉ tốn điện và rút ngắn tuổi thọ. Sảnh kính lấy sáng tự nhiên, nắng thay đổi theo giờ: cần dải sáng dư cùng cảm biến tự chỉnh sáng để đọc rõ giữa trưa và dịu lại về đêm. Vị trí hở nắng trực tiếp như ga trên cao hay khu vực đưa đón: phải dùng dòng ngoài trời độ sáng cao kèm cấp bảo vệ chống bụi nước tương ứng. Đi kèm mỗi mức là yêu cầu độ đồng đều và hiệu chỉnh màu, vì một màn đủ sáng nhưng loang màu vẫn bị đánh trượt khi nghiệm thu.

Bộ xử lý và dự phòng N+1 phải đáp ứng những gì?

Bộ xử lý là bộ não điều phối tín hiệu cho toàn bộ màn. Cùng RFP IAH, §8.6.3.2.5 yêu cầu bộ xử lý nhận tối thiểu 4K/UHD @60fps và ánh xạ điểm 1:1, tức mỗi điểm ảnh nguồn tương ứng đúng một điểm trên màn để hình không bị nội suy mờ. §3.1.3 bổ sung tín hiệu 10-bit, 4:2:2 nhằm đảm bảo dải màu và chuyển sắc mượt. Với màn cong hoặc ghép nhiều khối ở sân bay, yêu cầu ánh xạ 1:1 và độ phân giải đầu vào cao là điều kiện then chốt để nội dung sắc nét ở khoảng cách gần.

N+1 nghĩa là hệ thống có thêm một thành phần dự phòng để vẫn chạy khi một thành phần hỏng. Trong RFP IAH, §8.6.3.1.9 yêu cầu mỗi tile LED có đường data và nguồn dự phòng, còn §8.6.3.2.14 yêu cầu bộ xử lý có dự phòng. Lý do rất thực tế: màn thông tin hành khách chạy 24/7, một điểm hỏng đơn lẻ không được phép làm gián đoạn việc hiển thị chuyến bay hay giờ tàu. Ngoài ra §8.6.3.2.6 còn yêu cầu màn tự chỉnh sáng theo cảm biến môi trường để giữ độ đọc ổn định suốt ngày đêm. Cách bố trí đường tín hiệu kép cho cụm màn chạy liên tục được mô tả chi tiết ở bài dự phòng kép và genlock cho video wall giám sát 24/7.

Chuẩn an toàn cho nhà ga và metro khác gì sân bay?

Nhà ga đường sắt và metro thường phải đối chiếu thêm bộ chuẩn an toàn đặc thù. EN 45545-2 quy định phòng cháy cho phương tiện và môi trường đường sắt, EN 50155 áp dụng cho thiết bị điện tử dùng trong ngành đường sắt, còn ISO 11064-6 dành cho phòng điều hành. Riêng ISO 11064-6 nêu độ sáng trung bình không quá 500 và đỉnh dưới 1500 cd/m² trong phòng điều hành nhằm bảo vệ thị giác nhân viên trực ban dài giờ; bộ chuẩn này được mổ xẻ kỹ ở bài ISO 11064 cho phòng điều khiển. Vì vậy, một gói thầu metro thường khắt khe hơn về vật liệu chống cháy và điều kiện làm việc so với màn sảnh sân bay.

Nhà thầu phải nộp hồ sơ, chứng chỉ gì cho hạng mục màn LED?

Phần hồ sơ thường bị bỏ quên cho tới lúc ký hợp đồng, nhưng lại là chỗ dễ tranh chấp nhất khi nghiệm thu. Với hạng mục màn LED trong công trình giao thông, bên mời thầu nên yêu cầu rõ: tài liệu kỹ thuật chính hãng của đúng mã sản phẩm được chào, không phải catalog chung của dòng; chứng nhận xuất xứ và chứng nhận chất lượng cho lô hàng thực giao; tài liệu an toàn điện cùng chứng nhận vật liệu chống cháy hợp vị trí lắp; bản vẽ hoàn công phần kết cấu treo.

Đi kèm là các cam kết vận hành: biên bản đo sau lắp đặt cho độ sáng, độ đồng đều và sai lệch màu giữa các module; danh mục vật tư dự phòng bàn giao cùng công trình; thời gian phản hồi và khắc phục sự cố cho hệ chạy 24/7; buổi đào tạo vận hành cho nhân sự trực ban. Với cụm màn trải khắp nhà ga, nên yêu cầu thêm khả năng theo dõi trạng thái từ xa để phát hiện module lỗi sớm — cách triển khai nằm ở bài quản lý màn hình LED từ xa qua cloud. Thời hạn và phạm vi bảo hành nên ghi thẳng trong hợp đồng.

Viết yêu cầu kỹ thuật cho gói thầu bắt đầu từ đâu?

Trình tự nên đi từ điều kiện thực địa ra thiết bị, không đi ngược từ catalog vào hồ sơ. Bước một: phân nhóm màn theo chức năng như phần trên, mỗi nhóm một bảng tiêu chí riêng. Bước hai: chốt cự ly nhìn xa nhất và gần nhất của từng vị trí, từ đó suy ra pixel pitch và chiều cao ký tự tối thiểu. Bước ba: đo ánh sáng thật tại vị trí lắp để đặt ngưỡng độ sáng, đồng thời bắt buộc tự chỉnh sáng theo cảm biến. Bước bốn: ghi rõ bộ xử lý tối thiểu 4K/UHD @60fps ánh xạ điểm 1:1 và có cấu hình dự phòng.

Bước năm: yêu cầu dự phòng N+1 cho cả tile lẫn bộ xử lý, kèm kịch bản nghiệm thu có thao tác rút thử một đường nguồn và một đường tín hiệu để xác nhận màn vẫn hiển thị liên tục. Bước sáu: với nhà ga và metro, bổ sung các chuẩn an toàn đường sắt phù hợp cùng điều kiện môi trường của từng vị trí. Sau cùng, phân biệt rõ con số tham chiếu với điều khoản bắt buộc — mức 800 nit ở IAH là ví dụ điển hình của một số liệu bị chép nhầm thành yêu cầu kỹ thuật. Nếu dự án có phòng điều hành đi kèm, bảng tiêu chí cho khu đó lấy theo bài tiêu chí kỹ thuật màn LED phòng IOC, Safe City; cần soát lại một bảng tiêu chí đã soạn thì gửi qua yêu cầu báo giá để đối chiếu.

Sản phẩm nào của Luxwave đáp ứng các tiêu chí trên?

Trong danh mục Luxwave có các dòng phù hợp với từng kịch bản hiển thị công cộng. BOE BYH012 là màn COB P1.25 với gam màu trên 110% NTSC, tương phản trên 1.000.000:1 trong phòng tối, bảo trì mặt trước và độ sáng Typ 600, đỉnh 800 nit, đủ cho sảnh trong nhà. BOE BYH009 Ultra là COB P0.9 đạt 1500 đến 2000 nit, dư sáng cho sảnh kính nhiều nắng. Về điều khiển, bộ xử lý NovaStar H2 có dự phòng cổng quang/cổng mạng, card vào/ra thay nóng và vào/ra 4K, phù hợp với yêu cầu dự phòng và độ phân giải đầu vào của các gói thầu hạ tầng giao thông. Màn xem gần cần dải sáng cao hoặc pitch nhỏ hơn thì nâng lên BYH009 Ultra; màn nhìn xa dùng pitch lớn hơn vẫn đủ nét mà tối ưu chi phí.

Có những dự án quốc tế nào để tham chiếu? Một số công trình hạ tầng giao thông lớn trên thế giới thường được dẫn làm tham chiếu, và cần nói rõ đây không phải dự án của Luxwave: nhà ga Tom Bradley của sân bay LAX, sân bay Changi (Singapore), sân bay Đại Hưng Bắc Kinh, tuyến metro số 14 Thượng Hải hay sân bay Istanbul. Các cụm màn này do những hãng khác cung cấp; diện tích, chiều dài và pixel pitch cụ thể của từng công trình nên lấy từ hồ sơ chính chủ trước khi đưa vào dự toán, thay vì chép lại con số lan truyền trên mạng.

Luxwave đã làm gì tại Việt Nam? Luxwave (thương hiệu thuộc Công ty CP Hồ Gia) đã thi công màn COB P1.25 khoảng 40m² tại UBND Cầu Giấy; màn COB cho thư viện Optupus với bộ xử lý NovaStar VX2000 Pro; và màn COB tại lâu đài Thành Thắng. Những công trình này cho thấy năng lực thi công COB fine-pitch trong nhà: bề mặt liền mạch, bảo trì mặt trước và vận hành ổn định cho không gian yêu cầu cao như sảnh lobby và phòng điều hành. Đây là nền tảng để mở rộng sang màn thông tin hành khách ở nhà ga và sảnh chờ. Hiện Luxwave chưa thi công dự án sân bay, nên các tham chiếu sân bay quốc tế trong bài chỉ nhằm minh hoạ tiêu chí kỹ thuật.
