BOE BTS: bảng tra 7 mã màn LED SMD ngoài trời IP65

BOE BTS là dòng gì và được định vị ở đâu?

BOE BTS là dòng màn LED SMD ngoài trời của BOE MLED, được thiết kế cho các công trình cần hiển thị bền bỉ trong điều kiện nắng, bụi, ẩm và vận hành dài giờ. Dải sản phẩm gồm bảy mã BTS025, BTS030, BTS040, BTS050, BTS060, BTS080 và BTS100, tương ứng pixel pitch 2,5mm, 3,076mm, 4mm, 5mm, 6mm, 8mm và 10mm. Đây là nhóm outdoor SMD, khác với các dòng COB trong nhà của BOE, nên cách đánh giá đúng phải bắt đầu từ môi trường lắp đặt, cự ly xem và yêu cầu vận hành thực tế.

Trong hệ sinh thái BOE MLED, BTS nằm ở nhóm màn LED ngoài trời cho quảng cáo, sự kiện, giao thông, thể thao và các mặt dựng truyền thông quy mô lớn. Ba chữ cái đầu của mã cho biết dòng, ba số phía sau cho biết pitch — cách đọc đầy đủ hệ mã nằm ở bài giải mã hệ mã sản phẩm BOE MLED. Nếu màn nằm trong nhà thì phần việc đó thuộc về BOE BTQ, không phải BTS. Có thể xem thêm trang BOE MLED để đặt BTS trong bức tranh thương hiệu thay vì chỉ xem như một model LED rời.

Mã BTS nào hợp cự ly xem và loại biển của bạn?

Cách chọn nhanh nhất là đọc ngược từ cự ly người xem. Trong Pre-Spec BOE MLED mà Luxwave đối chiếu ngày 22/06/2026, mỗi mã BTS đều ghi một khoảng cách xem khuyến nghị, và con số đó trùng đúng với số pitch quy ra mét: BTS025 khuyến nghị từ 2,5m, BTS050 từ 5m, BTS100 từ 10m. Vì vậy chỉ cần đo cự ly gần nhất mà người xem thực sự đứng, rồi lấy mã có pitch không lớn hơn con số đó. Chọn pitch nhỏ hơn mức cần thiết chỉ làm tăng số điểm ảnh phải trả tiền trong khi mắt người không phân biệt được.

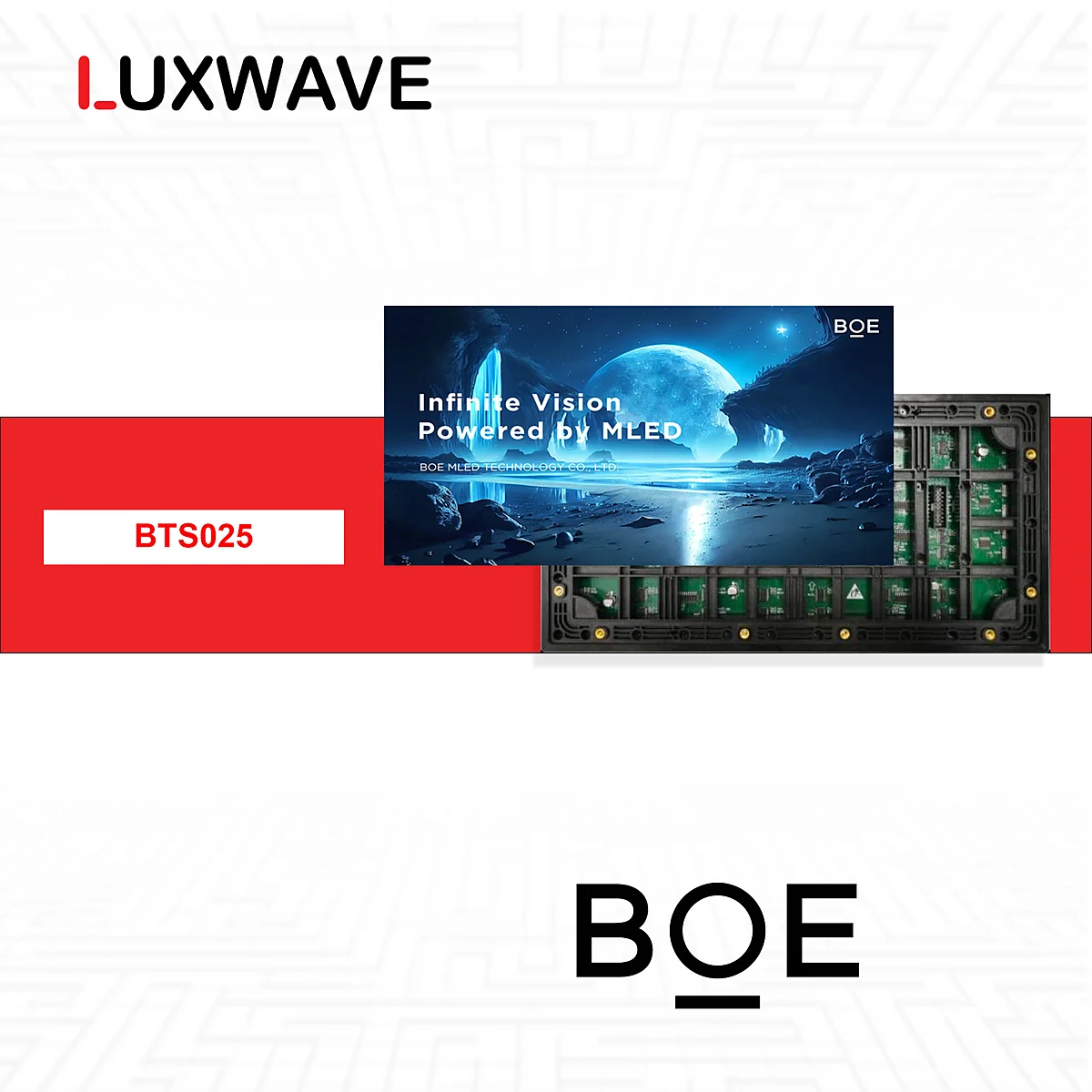

Ba mã hay được hỏi nhất ứng với ba nhóm bài toán rõ rệt. BOE BTS025 hợp mặt dựng có người xem đứng cách vài mét và nội dung nhiều chữ, bảng biểu, chi tiết nhỏ. BOE BTS060 là điểm cân bằng cho phần lớn biển tấm lớn đặt cách người xem sáu mét trở lên. BOE BTS100 dành cho billboard nhìn từ mười mét trở đi, nơi độ mịn không còn là yếu tố quyết định. Một chi tiết trong bảng dễ bị đọc lướt: độ sáng không tăng đều theo pitch, BTS060 và BTS080 công bố ≥4.500 và ≥4.200 cd/m², thấp hơn mức ≥5.000 cd/m² của năm mã còn lại. Nguyên tắc chọn pitch và nits theo môi trường nằm ở bài màn LED quảng cáo ngoài trời.

Cần cấp bao nhiêu điện cho mỗi mét vuông màn BTS?

Datasheet BTS ghi công suất theo module chứ không theo mét vuông, nên phải quy đổi trước khi thiết kế tủ điện. Khuôn module phổ biến 319,8 x 159,8mm cho khoảng 19,6 module trên mỗi mét vuông; nhân với mức tối đa 40W mỗi module ra khoảng 780 W/m² ở công suất đỉnh. Riêng BTS060 dùng module vuông 191,8 x 191,8mm, khoảng 27,2 module mỗi mét vuông, nhân với 27W ra khoảng 735 W/m². Toàn dòng nhận điện áp 5V ở cấp module và tín hiệu HUB75, nên phần nguồn nằm trong cabinet chứ không kéo trực tiếp từ tủ.

Con số vừa tính là công suất đỉnh khi màn hiển thị nền trắng, dùng để chọn nguồn, dây, aptomat và tủ điện — không phải mức để nhân ra hóa đơn điện hàng tháng. Bài điện năng và chi phí vận hành màn hình LED tách rõ hai con số này, còn cách chia nhánh nguồn và chọn tiết diện cáp cho một màn thật nằm ở bài tính điện và cấp công suất tủ điện. Lấy nhầm con số đỉnh để dự toán tiền điện là lỗi làm chủ đầu tư hiểu sai chi phí vận hành ngay từ đầu.

Ở chiều tiêu thụ thực tế, BOE định vị BTS với mức giảm khoảng 35% điện năng và nhiệt độ thấp hơn khoảng 20°C so với thông thường; các mã trong Pre-Spec cũng ghi chứng nhận CCC và CQC tiết kiệm năng lượng. Hai dữ liệu này cần đọc cùng nhau: tiết kiệm điện giúp giảm chi phí vận hành, còn nhiệt thấp hơn giúp giảm áp lực lên LED, IC, nguồn và cấu trúc cabinet. Với màn outdoor phải chịu nắng trực tiếp và nhiệt tích tụ phía sau cabinet, biên độ nhiệt dư ra thường quy đổi thành độ ổn định trong các ca vận hành dài.

Khổ module BTS ảnh hưởng gì tới khung thép và vật tư dự phòng?

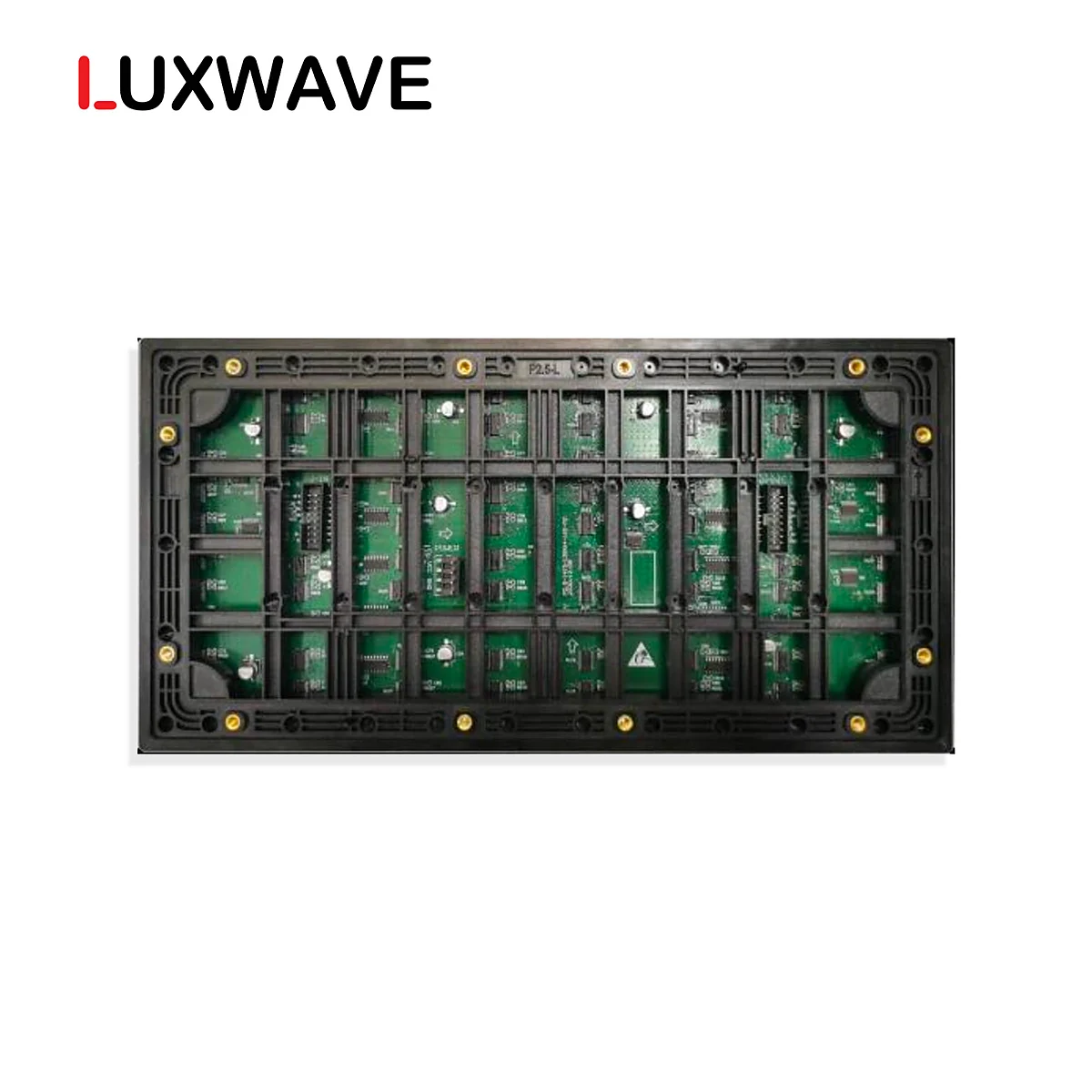

Sáu trong bảy mã BTS dùng chung khuôn module chữ nhật khoảng 319,8 x 159,8mm, trong đó BTS025 và BTS030 chỉ chênh 0,1mm ở mỗi cạnh. BTS060 là ngoại lệ duy nhất với module vuông 191,8 x 191,8mm. Khác biệt này không nằm ở phần hiển thị mà nằm ở phần cơ khí: khổ module quyết định khổ cabinet, bước lưới khung thép đỡ và cách bố trí điểm bắt. Đổi từ BTS060 sang một mã khác giữa chừng dự án nghĩa là đổi cả khuôn cabinet, không chỉ đổi module.

Hệ quả thứ hai nằm ở vật tư dự phòng và kết cấu. Module BTS060 không lắp thay được vào cabinet của các mã còn lại, nên kho dự phòng phải tính riêng theo từng khổ thay vì gom chung cả dòng. Khối lượng module dao động 310-450g, quy ra khoảng 8-9kg mỗi mét vuông nếu chỉ tính riêng phần module, chưa gồm cabinet, khung và nguồn — con số nên đưa cho bên kết cấu ngay từ khâu thiết kế. Độ phẳng công bố ≤0,7mm, riêng BTS060 là ≤0,55mm, đáng ghi thẳng vào biên bản nghiệm thu mối ghép vì mắt người bắt được vệt lệch ở mối nối trước khi bắt được sai màu.

IP65, chống cháy và độ bền của BTS nên hiểu thế nào?

BTS có chuẩn IP65, vật liệu chống cháy cao và bóng LED bọc keo kín để chống ẩm, bụi và UV. Có một chi tiết trong Pre-Spec đáng đọc kỹ: cấp IP65 được ghi cho mặt đèn, còn mặt sau tấm màn cần được bảo vệ nghiêm ngặt bằng thiết kế cabinet. Nói cách khác, IP65 không tự động phủ toàn bộ kết cấu; phần thoát nước, gioăng và hướng gió sau lưng màn vẫn thuộc trách nhiệm thiết kế công trình. Với một cabinet outdoor, lớp bảo vệ không thể chỉ tốt trên giấy mà phải giữ module, bóng LED và linh kiện điện tử ổn định trong thời gian dài.

Giới hạn thứ hai dễ bị bỏ qua là độ ẩm vận hành công bố 10-60% RH, thấp hơn hẳn độ ẩm ngoài trời phổ biến ở Việt Nam, nhất là mùa nồm miền Bắc và các vùng ven biển. Điều đó không có nghĩa màn không chạy được, mà nghĩa là cabinet, gioăng, thông gió và phương án chống ngưng tụ phải gánh phần chênh lệch đó. Bài thời tiết Việt Nam ảnh hưởng màn hình LED thế nào đối chiếu chi tiết các ngưỡng trong datasheet với khí hậu thật của từng vùng, gồm cả nắng nóng, bão và hơi muối biển.

Vật liệu chống cháy cao cũng là điểm đáng chú ý ở môi trường ngoài trời nhiệt độ cao. Rủi ro ở công trình outdoor thường đến từ tổ hợp nhiều yếu tố: nhiệt tích tụ, bụi, nguồn điện, thi công chưa chuẩn và thiếu bảo trì. BTS không thay thế cho thiết kế điện đúng, nhưng vật liệu và cấu trúc chống cháy giúp giảm một lớp rủi ro cho chủ đầu tư. Trước khi chốt cấu hình, nên đối chiếu thêm bài LED indoor và outdoor khác nhau thế nào để tránh dùng sai dòng sản phẩm cho sai môi trường.

BOE công bố BTS có kiểm định độ tin cậy tối thiểu 240 giờ, nhiệt độ IC không vượt quá 75°C, tuổi thọ điển hình 100.000 giờ, tần số làm tươi từ 3.840Hz và thang xám 14-bit, riêng BTS030 là 13-bit. Những thông số này không nên đọc tách rời. Với màn ngoài trời, độ sáng giúp nội dung còn nhìn được dưới ánh sáng môi trường mạnh, góc nhìn từ 120° theo cả hai phương giúp người xem ở nhiều vị trí vẫn tiếp nhận nội dung, còn kiểm soát nhiệt giúp hệ thống không bị đẩy quá sát giới hạn trong ca vận hành dài.

Độ tin cậy thực tế còn phụ thuộc vào thiết kế hệ thống. Một màn BTS tốt vẫn cần khung kết cấu đúng, hướng thoát nước rõ, nguồn điện ổn định, phương án chống sét và lịch bảo trì. Khi lập hồ sơ mời thầu, các ngưỡng vừa nêu nên được viết thành tiêu chí đối chiếu được thay vì mô tả chung chung — cách lập bảng nằm ở bài tiêu chí kỹ thuật biển LED quảng cáo ngoài trời khi đấu thầu. Nếu phần xử lý tín hiệu cần chạy nhiều nguồn, backup hoặc mapping phức tạp, có thể tham chiếu thêm NovaStar.

BTS hợp ứng dụng nào, gồm naked-eye 3D?

BTS phù hợp các ứng dụng ngoài trời như sự kiện lớn, màn chỉ huy giao thông, naked-eye 3D, sự kiện thể thao và biển truyền thông ngoài trời. Ở nhóm quảng cáo, dòng này hợp các mặt dựng cần độ sáng cao, góc nhìn rộng và vận hành ổn định qua nhiều khung giờ. Ở nhóm sự kiện, BTS có lợi thế khi cần màn lớn, chịu thời tiết và duy trì hình ảnh rõ trong điều kiện ánh sáng phức tạp. Với giao thông, yếu tố ổn định và dễ quan sát quan trọng hơn hiệu ứng thị giác.

Với naked-eye 3D, BTS chỉ là một phần của bài toán. Màn cần đủ kích thước, góc nhìn phù hợp, pitch hợp lý và nội dung 3D được dựng đúng phối cảnh. Hệ xử lý hình ảnh cũng phải giữ tín hiệu ổn định, đặc biệt khi màn có nhiều vùng hiển thị hoặc cần đồng bộ nhiều nguồn. Chủ đầu tư có thể đọc thêm giải pháp quảng cáo ngoài trời để định nghĩa yêu cầu trước khi chọn model.

Các công trình thực tế giúp đọc BTS rõ hơn so với chỉ nhìn datasheet. BOE đã dùng BTS060 cho Fuqing Longjiang Park outdoor với diện tích 1500m², dùng BTS060 tại Lễ hội bia Thanh Đảo lần 32 với diện tích 250m², và dùng BTS025 tại Hi BOE Brand Event với diện tích 157m². Ba ví dụ này cho thấy dải BTS có thể đi từ màn thương hiệu, sự kiện đến mặt dựng ngoài trời quy mô lớn, tùy yêu cầu về pitch, kích thước và cự ly xem.

Điểm đáng rút ra không phải là mọi dự án đều cần cùng một model, mà là BTS có các nấc pitch đủ rộng để cấu hình theo bài toán thật. Một công viên, lễ hội hoặc sự kiện thương hiệu sẽ khác nhau về khoảng cách người xem, nội dung, thời gian vận hành và yêu cầu hình ảnh. Khi đưa BTS vào shortlist cạnh tranh với Unilumin hoặc Absen, nên yêu cầu phương án kỹ thuật rõ: pitch, vật liệu, tiêu chuẩn bảo vệ, giải pháp nhiệt, cấu hình xử lý và kế hoạch bảo trì.

Có nên chọn BOE BTS cho dự án outdoor tại Việt Nam?

Nên đưa BOE BTS vào shortlist nếu dự án cần màn LED SMD ngoài trời có dải P2.5-P10, IP65 ở mặt đèn, bóng LED bọc keo kín, vật liệu chống cháy cao, tiết kiệm điện và vận hành mát hơn so với thông thường. Đây không phải lựa chọn để nói về giá rẻ nhất; điểm mạnh của BTS nằm ở định vị outdoor bền bỉ, hồ sơ kỹ thuật rõ theo từng mã và nền tảng sản xuất display của BOE. Với công trình chạy liên tục, yếu tố ổn định thường đáng cân nhắc ngang với độ sáng và độ nét.

Lợi thế BOE nằm ở vị thế nhà sản xuất tấm nền hàng đầu thế giới, kinh nghiệm thuật toán xử lý hình ảnh từ mảng LCD/OLED và kiểm soát vật liệu khắt khe. Cách quyết định đúng là khảo sát mặt bằng, đo cự ly xem gần nhất, chọn mã theo bảng tra ở trên, kiểm tra điều kiện nhiệt ẩm tại chỗ rồi mới thiết kế hệ thống xử lý tín hiệu và phần điện. Khi các biến đó rõ, BTS là một lựa chọn outdoor đáng cân nhắc cho quảng cáo, sự kiện, giao thông, thể thao và naked-eye 3D tại Việt Nam. Cần dự toán theo cấu hình cụ thể, gửi kích thước và vị trí lắp qua trang nhận báo giá.
